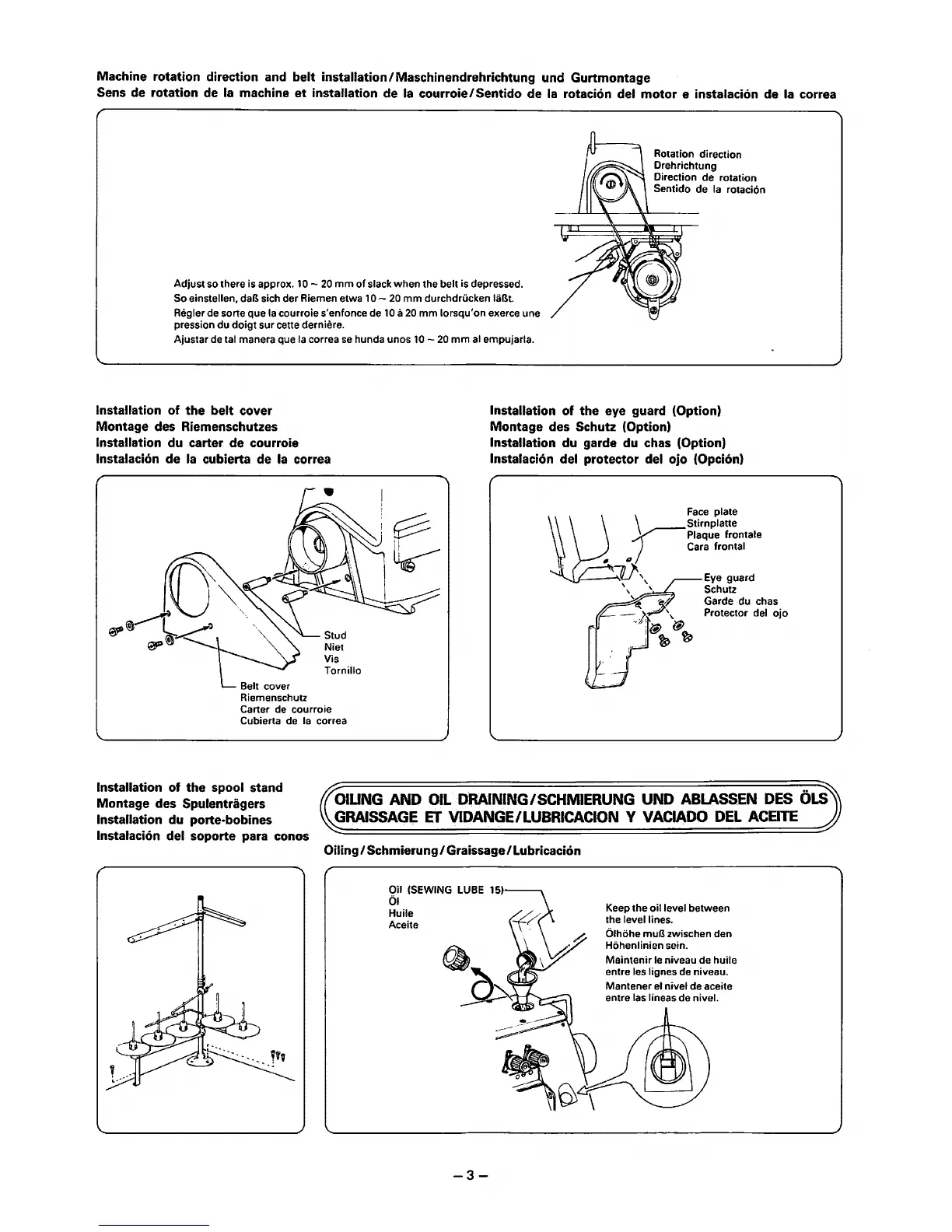

Machine rotation direction and
belt
installation I Maschinendrehrichtung und Gurtmontage
Sens de rotation de
Ia
machine
et
installation de
Ia
courroie/Sentido
de
Ia
rotacion del
motor
e instalacion de
Ia
correa
Adjust so there is approx.
10
-
20
mm
of
slack when the belt is depressed.
So
einstellen, daB sich der Riemen etwa
10-
20
mm
durchdrucken laBt.
Regier
de sorte que
Ia
courroie s'enfonce de
10
a
20
mm
lorsqu'on exerce une
pression
du
doigt
sur cette derniere.
Ajustar
de
tal manera que
Ia
correa
se
hunda unos
10-20
mm
al empujarla.
Rotation direction
Drehrichtung
Direction de rotation
Sentido de
Ia
rotaci6n
Installation
of
the
belt
cover
Montage des Riemenschutzes
Installation
du
carter
de
courroie
lnstalacion
de
Ia
cubierta de
Ia
correa
Installation
of
the
eye guard (Option)
Montage des Schutz (Option)
Belt cover
Riemenschutz
Niet
Vis
Tornillo
Installation
du
garde
du
chas (Option)
lnstalacion del
protector
del
ojo
(Opcion)
Carter
de
courroie
Cubierta
de
Ia
correa
Installation
of
the
spool stand
Montage des
Spulentrigers
Installation
du
porte-bobines
lnstalacion del soporte para conos
OIUNG AND OIL DRAINING/SCHMIERUNG UNO ABLASSEN
DES
OLS
GRAISSAGE
ET
VIDANGE/LUBRICACION Y VACIADO
DEL
ACEITE
Oiling I Schmierung I Graissage I Lubricacion
Qil (SEWING
LUBE
15)~
01
Huile
("~
/
Aceite
~(
·..
h-
~~
:\
~
-3-
Keep the oil level between
the
level lines.
Olhohe muB
zwischen den
Hohenlinien sein.
Maintenir
le niveau de huile
entre les lignes de niveau.
Mantener
el nivel de aceite
entre
las lineas de nivel.
