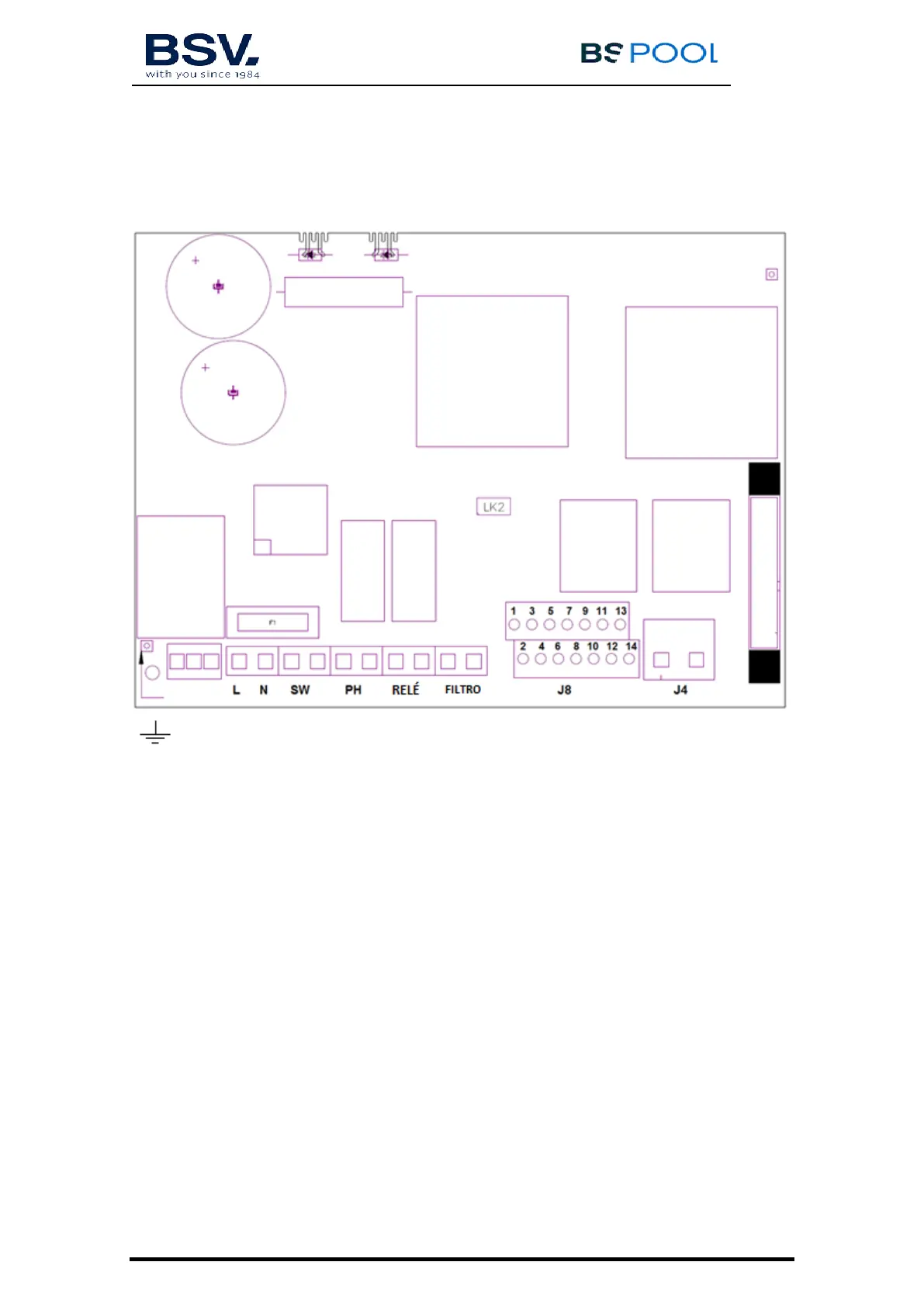

3.3- Esquema de conexionado eléctrico

3.3.1- Equipos serie EVOTOUCH

Conexión tierra

L, N: Alimentación 220v

SW: Interruptor Encendido / Apagado

PH: Conexión bomba de pH (Sólo en modelos con kit AUTO)

RELÉ: Relé libre de potencial.

FILTER: Conexión filtro para el modo Paro / Marcha

J4: Regleta conexión célula

J8:

1-(

amarillo

) Sensor ácido (PH) 8-(

azul

) Sonda Temperatura

2-(amarillo) Sensor ácido (PH) 9-(

marrón

) ORP-

3-(

morado)

Cubierta 10-(naranja) ORP+

4-(

morado)

Cubierta 11-(rojo) 12v cloro libre

5-(

blanco

) Sensor de agua (cable blanco célula) 12-(gris) Conductividad (gnd)

6-(

blanco

) Interruptor flujo externo (5-6)* 13-(verde) Conductividad (señal)

7-(

azul)

Sonda Temperatura 14-(rojo) 12v Conductividad

*Activar la función INT. FLUJO en menú de configuración

K1: Relé PH

K4: Relé auxiliar

LK2: Paro/Marcha (ver apartado 3.3.2.1)

F1: Fusible
