BSV BSPOOL EVOTOUCH Series - 3- Control de la Filtración a Través del Relé Programable

Manual EVOTOUCH v.5 27 / 104
Atención: No superar nunca los 5A cuando utilice el relé programable. Para
corrientes mayores, complemente el circuito con un contactor.
Tenga en cuenta que el relé es libre de potencial, por lo que deberá alimentar
el circuito externamente.
3.3.2.3- Control de la filtración a través del relé programable

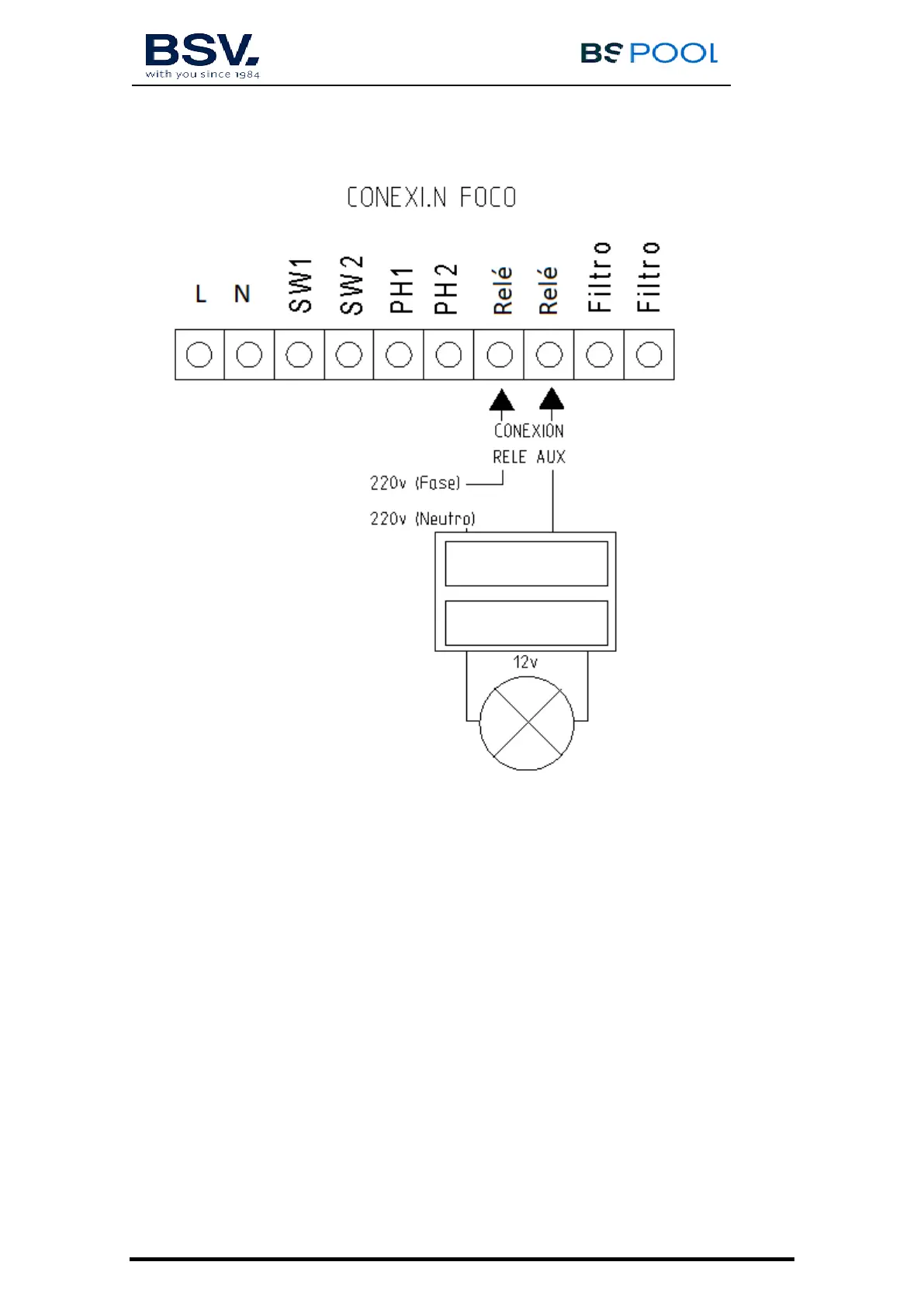

Puede controlar la bomba de filtración a través del relé programable. Habrá que
realizar dos tipos de conexionado. El primero será conectar Fase (Live) y Neutro
a la entrada FILTER de la regleta tal y como se observa en la siguiente figura.
