Manual EVOTOUCH v.5 28 / 104
El segundo tipo de conexionado incluye 3 elementos extras: diferencial,
guardamotor y contactor. Sirven para proteger el equipo y a la bomba de

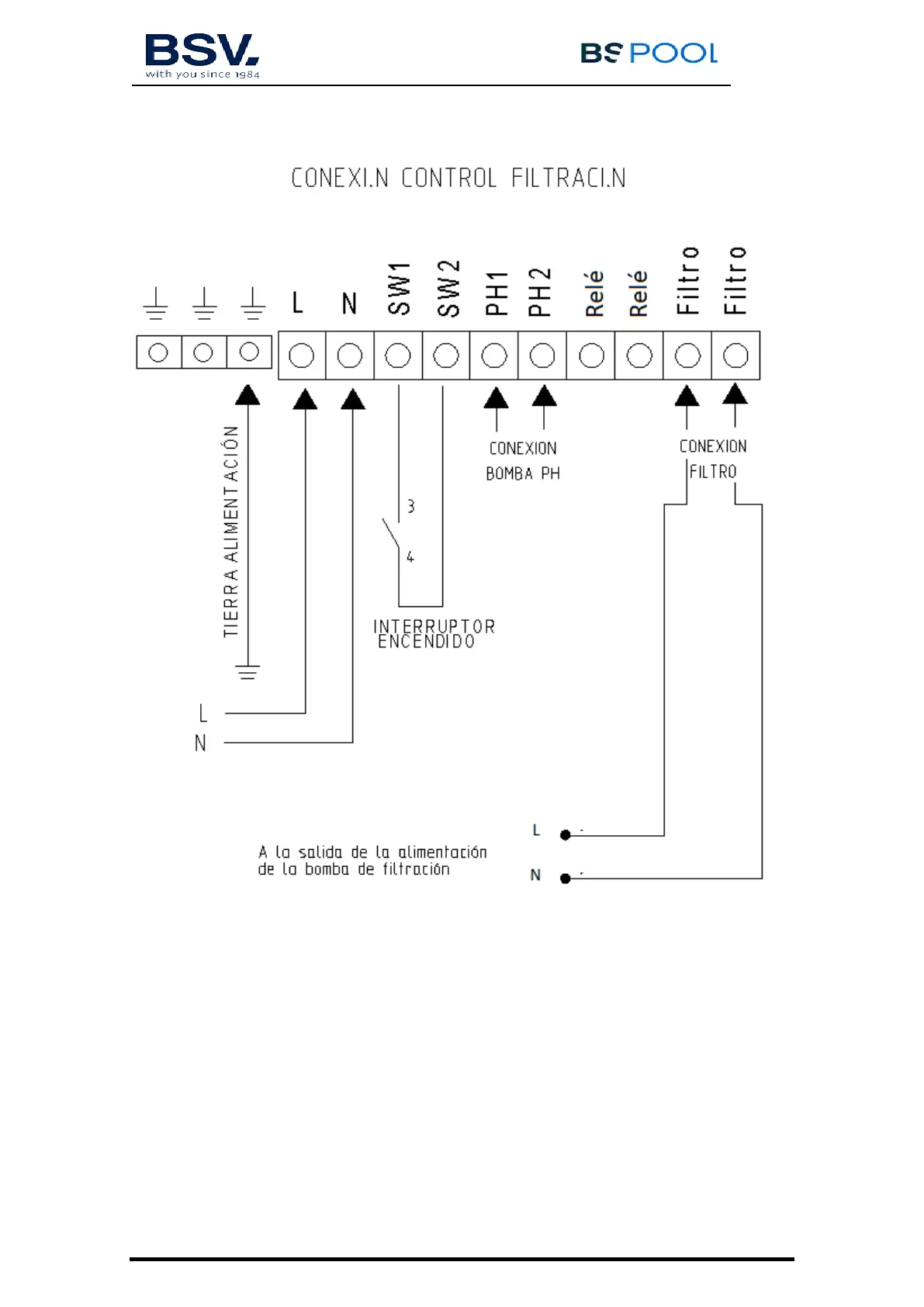

filtración. En el siguiente esquema eléctrico se puede observar las conexiones
que se deben hacer con estos elementos y la regleta del clorador donde está el
relé:
