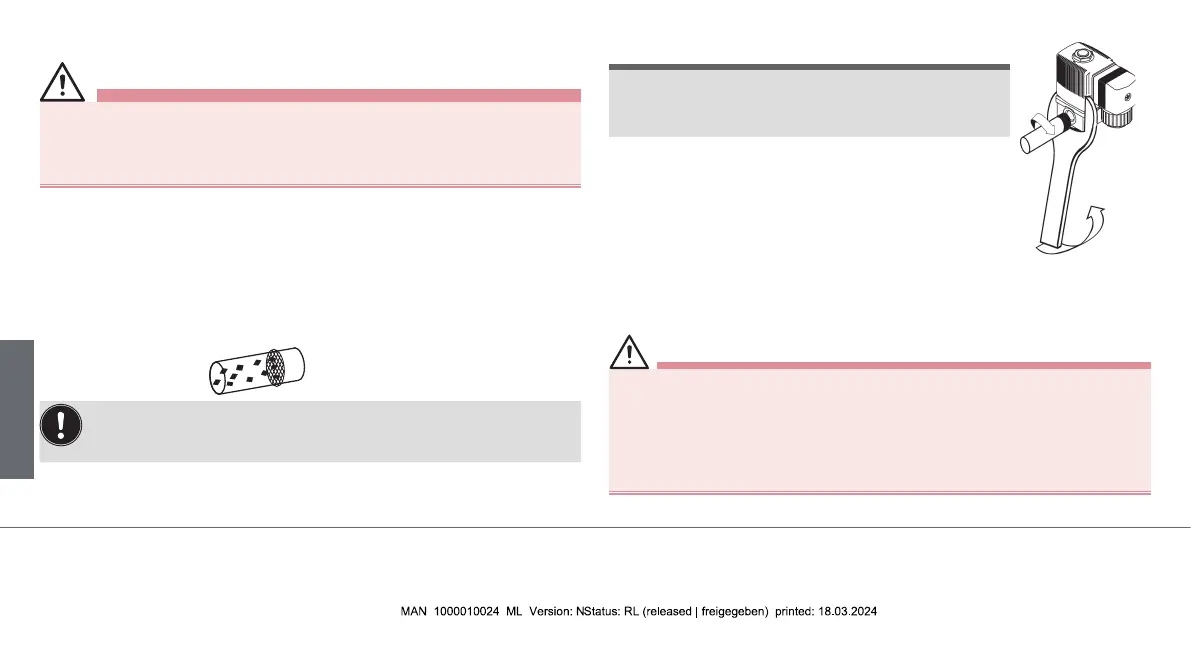

6.2 Installation uide
DANGER !
Risque de blessures dû à la présence de haute pression dans
l‘installation/l‘appareil.
▶ Avant de travailler sur l’installation ou l’appareil, il convient de
couper la pression et de purger l’air des conduites/de les vider.
Position de montage : au choix, de préférence avec la bobine vers
le haut.
Procédure à suivre :
→ Avant le montage, nettoyer la tuyauterie et les raccordements à
bride an d’enlever les éventuelles saletés.
→ Installez éventuellement un collecteur de boues comme pro-
tection contre les dysfonctionnements
Mailles :
0,2 ... 0,4 mm
Respectez le sens du débit de la vanne :
de 1(P) → 2(A) (fonction C) ou
de 1(P) → 2(B) (fonction D)
Corps avec raccord leté :
→ Utilisez une bande PTFE comme matériau d’étanchéité.
REMARQUE !
Attention risque de rupture.
▶ La bobine ne doit pas être utilisée comme
levier.
→ Maintenez l’appareil sur le corps à l’aide d’un
outil approprié (clé à fourche) et vissez-le dans
la tuyauterie.
Vanne avec raccord à bride :
→ Enlevez la plaque de fermeture.
→ Desserrez l’écrou de la bobine et démontez celle-ci.
AVERTISSEMENT !
Risque de blessures dû à la sortie de uide.
▶ Veillez au positionnement correct des joints fournis dans la
vanne.
▶ Veillez à la planéité de la plaque de raccordement.
▶ Veillez à une qualité de surface susante de la plaque de
raccordement.
