37
Joint
Écrou
Bobine
Plaque de
fermeture
Plaque de
raccordement

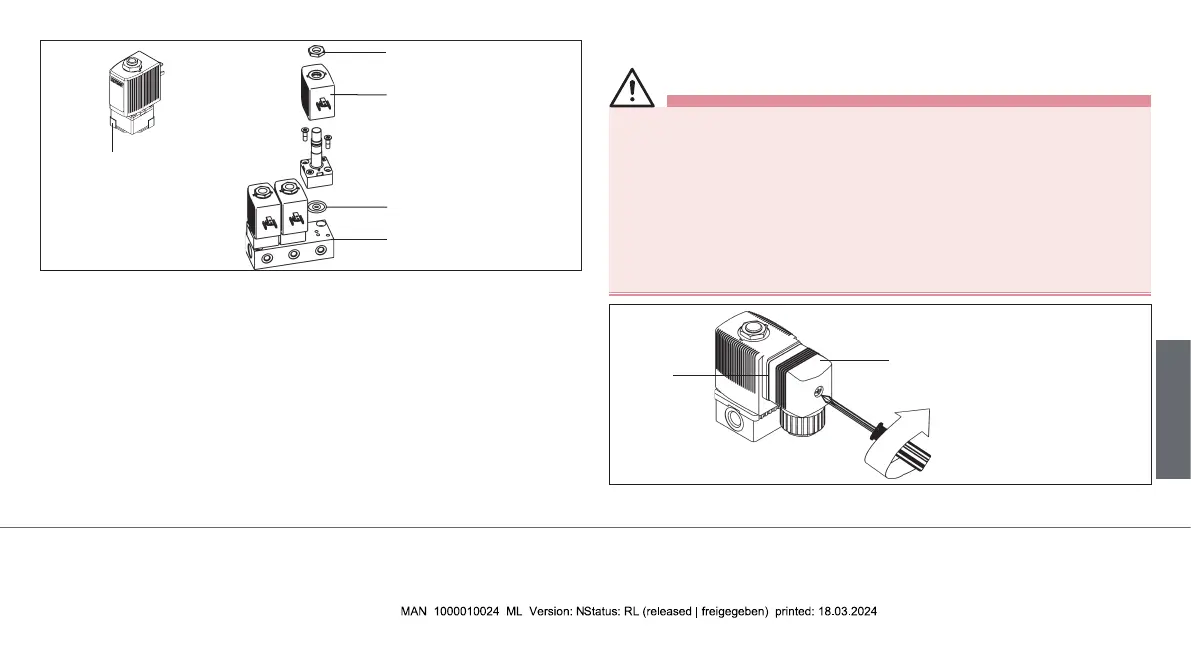

Fig. 2 : Vanne avec raccord à bride
→ Placez le joint dans le corps.
→ Vissez le corps sur l’embase (couple de serrage : 1,5 Nm maxi).
→ Mettez la bobine en place et serrez l’écrou (couple de serrage :
5 Nm maxi).
Type 6014P
Lors du serrage de la vis creuse, respecter un couple de serrage de
4-5 Nm.
6.3 Raccordement électrique avec connecteur
DANGER !
Risque de choc électrique.
▶ Avant de travailler sur l’installation ou l’appareil, couper la ten-
sion et empêcher toute remise sous tension par inadvertance.
▶ Respecter les réglementations en vigueur pour les appareils élec-
triques en matière de prévention des accidents et de sécurité.
Il y a risque de choc électrique en l’absence d’un contact du
conducteur de protection entre la bobine et le corps.
▶ Raccordez toujours le conducteur de protection.
▶ Contrôlez le passage du courant entre la bobine et le corps.
Joint
1 Nm maxi
Type 2508/2518
Fig. 3 : Raccordement électrique avec connecteur
français
