Respectez la tension et le type de courant selon la plaque
signalétique.
→ Vérier le bon positionnement du joint.
→ Monter et visser le connecteur (couple de serrage : 1 Nm maxi)
Le connecteur peut être tournée 4 x 90°.
Commande version à impulsions
La polarité correcte est la condition pour le bon fonction-
nement de l’appareil : respectez l’identication sur le dessus
de la bobine.
Durée d’impulsion au moins 50 ms.
switch ON +
+ switch OFF
Cosse 1
Cosse 2
Raccord du conducteur
de protection

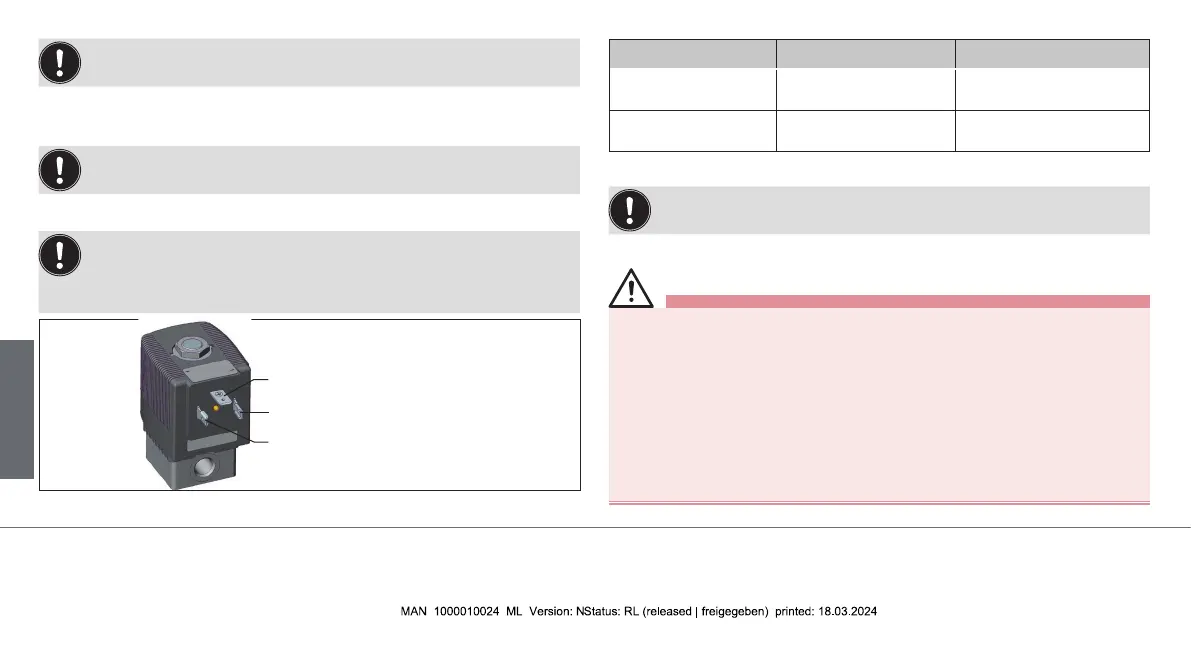

Fig. 4 : Version à impulsions
Polarité Spécications Aectation de cosse
- Switch ON +
Vanne (siège P) sera
ouverte
(+) sur cosse 2,
(–) sur cosse 1
+ Switch OFF -
Vanne (siège P) sera
fermée
(+) sur cosse 1,
(–) sur cosse 2
Tab. 2: Commande version à impulsions
Utiliser uniquement un connecteur sans câblage électrique
pour les versions à impulsions.
6.4 Rotation de la bobine
AVERTISSEMENT !
Risque de choc électrique.
Il y a risque de choc électrique en l’absence d’un contact du
conducteur de protection entre la bobine et le corps.
▶ Contrôlez le contact du conducteur de protection après mon-
tage de la bobine.
Surchaue, risque d’incendie.
▶ Le raccordement de la bobine sans vanne en amont entraîne la
surchaue et la destruction de la bobine.
▶ Raccorder la bobine uniquement avec la robinetterie montée.
français
