SE 56
34

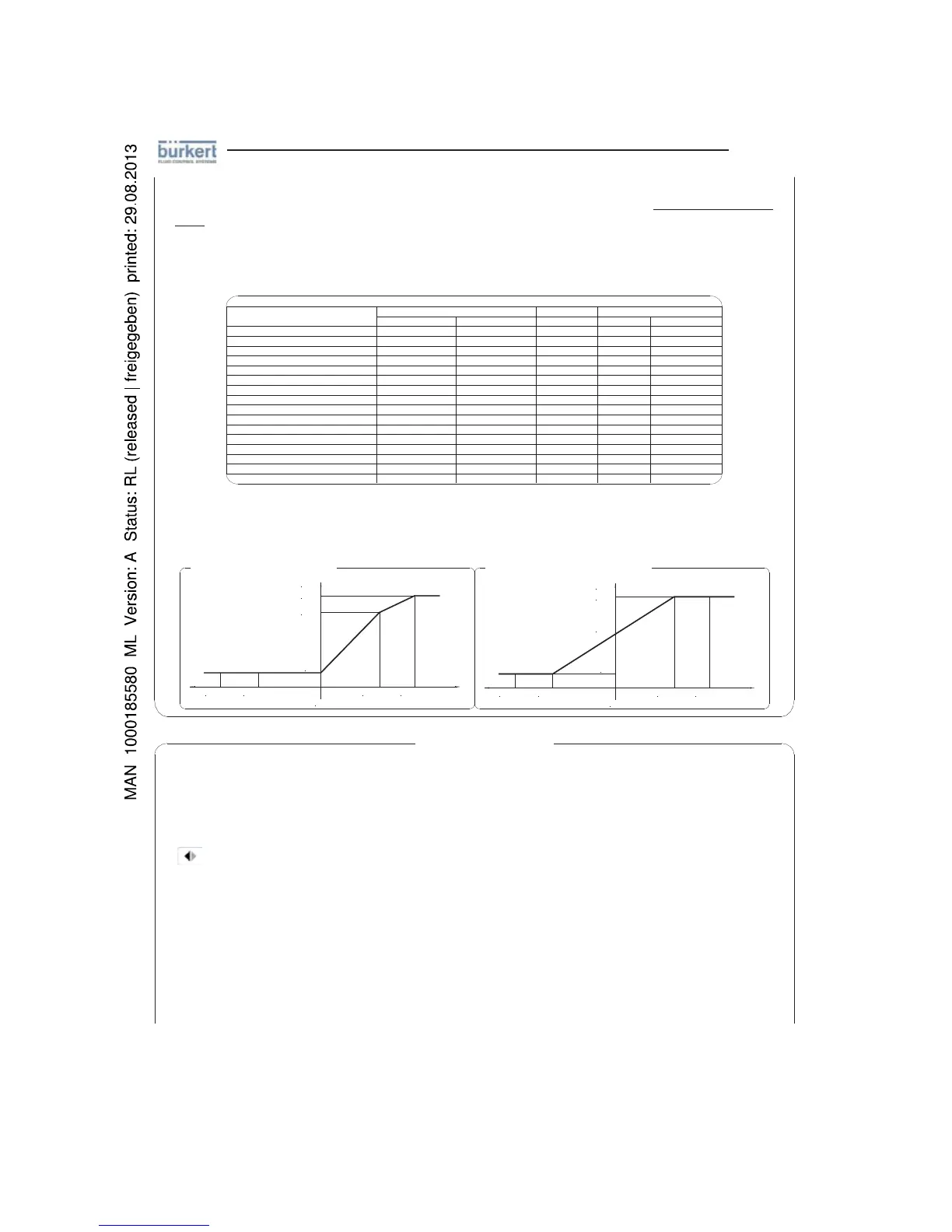

(POS. 6.5-6) Fonction et plage des sorties courant n°1-2 [Out mA1-2=X÷XX+]
associées aux sorties courant N.1-2. La sortie courant n°1 est en option et montée sur la carte
mère. Trois champs permettent de modifier cette fonction :
Point zéro : 4 ou 0 mA ;
Pleine échelle : 20 ou 22 mA
Champ : + = positif, - = négatif, blanc = les deux, -0+ = point zéro central
Les valeurs correspondant aux points de l'échelle sont illustrées dans le tableau suivant :
Dans des conditions d'alarme du matériel « HW ALARM » (bobines interrompues, conduite vide, erreur de
mesure), la valeur de courant est configurée par la fonction « mA VAL. FAULT » (pos. 4.6) et est exprimée
en pourcentage d'une plage d'intensité de courant fixe, où : 0 % = 0 mA et 110 % = 22 mA.
MENU 8. AFFICHAGE
(POS. 8.3) Réglage du contraste [Contrast=X]
Configuration du contraste de l’affichage. Il peut changer en fonction de la température de la pièce.
Les valeurs définies sont comprises entre 0 et 15. La valeur saisie est appliquée dès que vous quittez
la fonction. AVERTISSEMENT : Les valeurs > 10 correspondent à un écran sombre dont les
caractères deviennent illisibles.
Le contraste peut également être réglé à partir des pages de visualisation (page 17) en appuyant sur
pendant au moins 8 secondes. Le contraste appliqué sera alors visible lorsque vous
relâchez la touche.
(POS. 8.10-11) Facteur de conversion pour le totalisateur de débit [EUR/dm³+/- =X]
Configuration de la valeur de conversion/devise pour les totalisateurs de débit direct (et inverse). Ce
paramètre est composé de trois champs, de gauche à droite : 1) symbole monétaire, 2) symbole
monétaire par défaut/personnalisé, 3) coefficient de conversion. Pour modifier, placer le curseur sur
le champ désiré. La définition du symbole monétaire peut être effectuée de deux façons :
1. Choisissez l’une des 7 devises prédéfinies (standard ISO 4217-REV81) : EUR = euro ; USD
= dollar américain ; CAD = dollar canadien ; AUD = dollar australien ; GPB = livre sterling ;
CHF = franc suisse ; JPY = yen japonais.
2. En saisissant une devise personnalisée avec trois caractères (chiffres ou lettres). Pour
modifier ces caractères, le curseur doit être positionné sur le symbole « / » (champ n° 2).
