Burkert SE56 - Optionale Module


SE 56

10

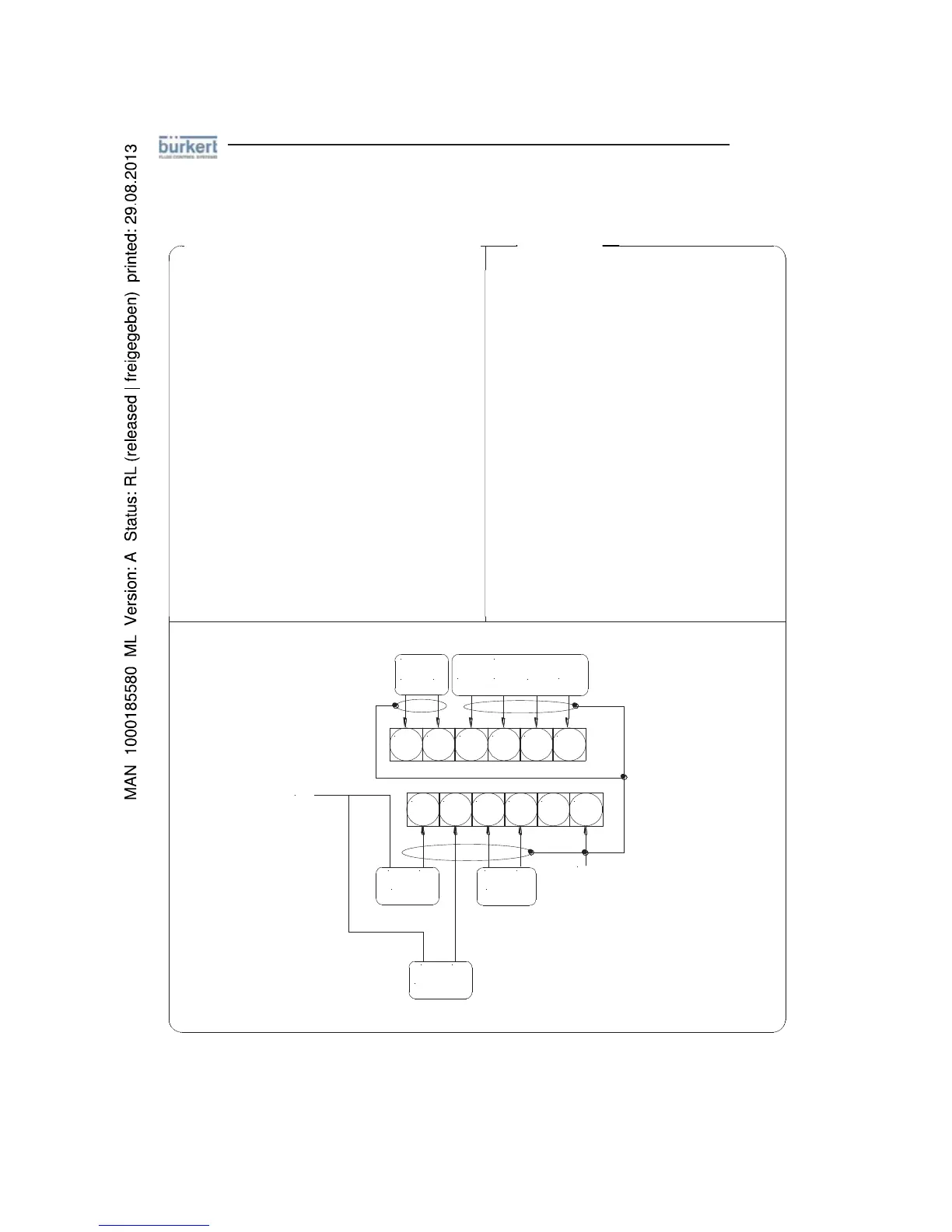

OPTIONALE MODULE
OPTIONALE MODULE (OHNE RELAIS)
 2 programmierbare Digital-Ausgänge + 1
Digital-Eingang
 1 programmierbarer Digital-
Ausgang + 1
Hochfrequenzausgang + 1 Digital-Eingang
 1 0/4…20 mA-Ausgang + 2 programmier-
bare Digital-Ausgänge + 1 Digital-Eingang
 1 RS232/Ausgang +
2 programmierbare
Digital-Ausgänge + 1 Digital-Eingang
 1 RS232-
Ausgang + 2 programmierbare
Digital-Ausgänge + 1 0/4…20mA-
Ausgang
+ 1 Digital-Eingang
 Data logger: siehe separates Handbuch
 PROFIBUS DP, HART und Modbus, sie-
he die jeweiligen separaten Handbücher
SH: Kabelabschirmung elektrisch mit Erde und
Gehäuse verbunden
CTS: Eingangsklemme für das Signal “CLEAR
TO SEND” des RS232-Anschlusses
RD: Eingangsklemme für das Signal “RECEIVE
DATA” des RS232-Anschlusses
TD: Ausgangsklemme für das Signal “TRANS-
MIT DATA” des RS232-Anschlusses
SG: Gemeinsame Klemme “SIGNAL GROUND”
für alle Signale des RS232-Anschlusses
C:
Klemme, die
mit dem COLLECTOR des
Transistors für den
Digital-
Ausgang verbunden
ist
E: Anschluss verbunden mit dem EMITTER des
ON/OFF-Ausgangstransistors
     
     
287
(
&
&76
5'
7'
6*
56


,13
(
&
287
6+
 
P$

0
LEGENDE
