Burkert SE56 - Parametrierfunktionen


SE 56

26

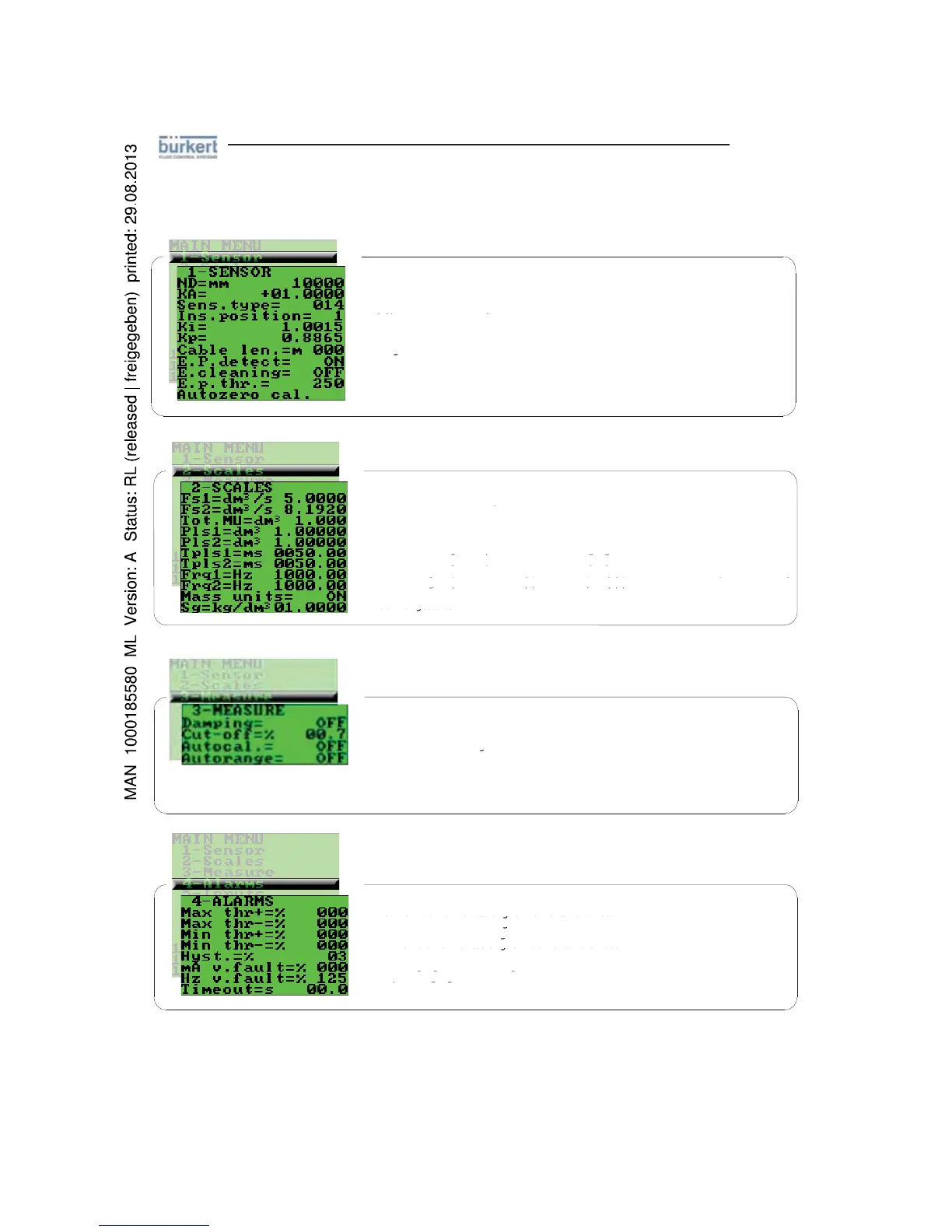

PARAMETRIERFUNKTIONEN
(Funktionen mit Zugangscode < 3, diejenigen mit dem Symbol „*“, siehe nächsten Abschnitt)
Achtung: Grau dargestellte Funktionen werden nur mit anderen Funktionen angezeigt, oder mit optionalen
Modulen
1.1 Tragen Sie den Nenndurchmesser entsprechend dem Typenschild des Sensors (0-3000 mm) ein
1.2 Kalibrierdaten des Sensors sind auf dem Typenschild des Sensors angegeben
1.3 Typ des Sensors: Geben Sie die ersten zwei Zeichen der Serien-Nr. des Sensors ein
(Typenschild des Sensors)
(yp
)
1.4 Position für Einstecksensoren: 0=1/8DN, 1=1/2DN, 2=7/8DN
1.5 Werkseitige Parameter automatisch berechnet (NUR für Einstecksensoren)
1.6 Länge des Kabels zum Anschluss des Sensors an den Transmitter (mit Vorverstärkermodul)
g
1.7 Aktivieren der Leerrohrerkennung
1.9* Empfindlichkeit der Leerrohrerkennung
1.10* Aktiviert den automatischen Nullabgleich
1.8* Elektrodenreinigung
3.3 Stündliche Aktivierung eines internen Kalibrierzyklus. Die Messung wird für 8-15 Sek angehalten
g
3.4* Automatischer Messbereichsumschaltung
3.2 Schleichmengenunterdrückung: 0-25% des Messbereichsendwertes
3.1* Mess-Filter
4.1 Maximalwert-Alarmeinstellung für Vorwärts-Durchfluss
4.1
Maxim
alwer
t
Alarmeinstellung
für
Vorwä
rts
Durch
fluss
4.2 Maximalwert-Alarmeinstellung für Rückwärts-Durchfluss
g
4.3 Minimalwert-Alarmeinstellung für Vorwärts-Durchfluss
g
4.4 Minimalwert-Alarmeinstellung für Rückwärts-Durchfluss
4.6* Stromausgangswert bei Störung
g
g
g
4.7* Frequenzausgangswert bei Störung
qgg
4.8* Dosier-Sicherheitstimer
4.4
Minimalwer
t
Alarmeinstellun
g für
Rückwärts
Durch
fluss
4.5 Hysterese für den Alarm bei minimalem und maximalem Durchfluss
2.1* Messbereichsendwert eingestellt für Bereich Nr. 1
0HVVEHUHLFKVHQGZHUWHLQJHVWHOOWIU%HUHLFK1U

J
2.3* Messeinheit und Anzahl Nachkommastellen
2.4* Impulswert an Transistorausgang 1
2.6* Dauer des erzeugten Impulses an Transistorausgang 1
gp gg
2.7* Dauer des erzeugten Impulses an Transistorausgang 2
gp gg
2.8 Vollausschlagsfrequenz für Kanal 1 (0,1 Hz – 1.000,0 Hz) (0,1 Hz – 10.000 Hz mit optionalem Modul)
g
q
(,
,
)(
,
p
)
2.9 Vollausschlagsfrequenz für Kanal 2 (0,1 Hz – 1.000,0 Hz) (0,1 Hz – 10.000 Hz mit optionalem Modul)
g
q
(,
,
)(
,
2.10 Aktivieren/Deaktivieren der Auswahl der Einheit für Massendurchfluss
beim eingestellten Messbereichsendwert
beim
eingestellten
2.11 Dichte in kg/dm³
2.5* Impulswert an Transistorausgang 2
