Pour chaque formule, vous
pouvez associer :
Quantité de produit
Nom du produit
Durée max. de
dosage (minuterie de
sécurité pour chaque
Après avoir activé la
fonction de dosage à partir
de l’une des pages de
vi
, procédez
comme illustré dans
l’exemple ci-contre.
CONFIGURATION FONCTION DE DOSAGE

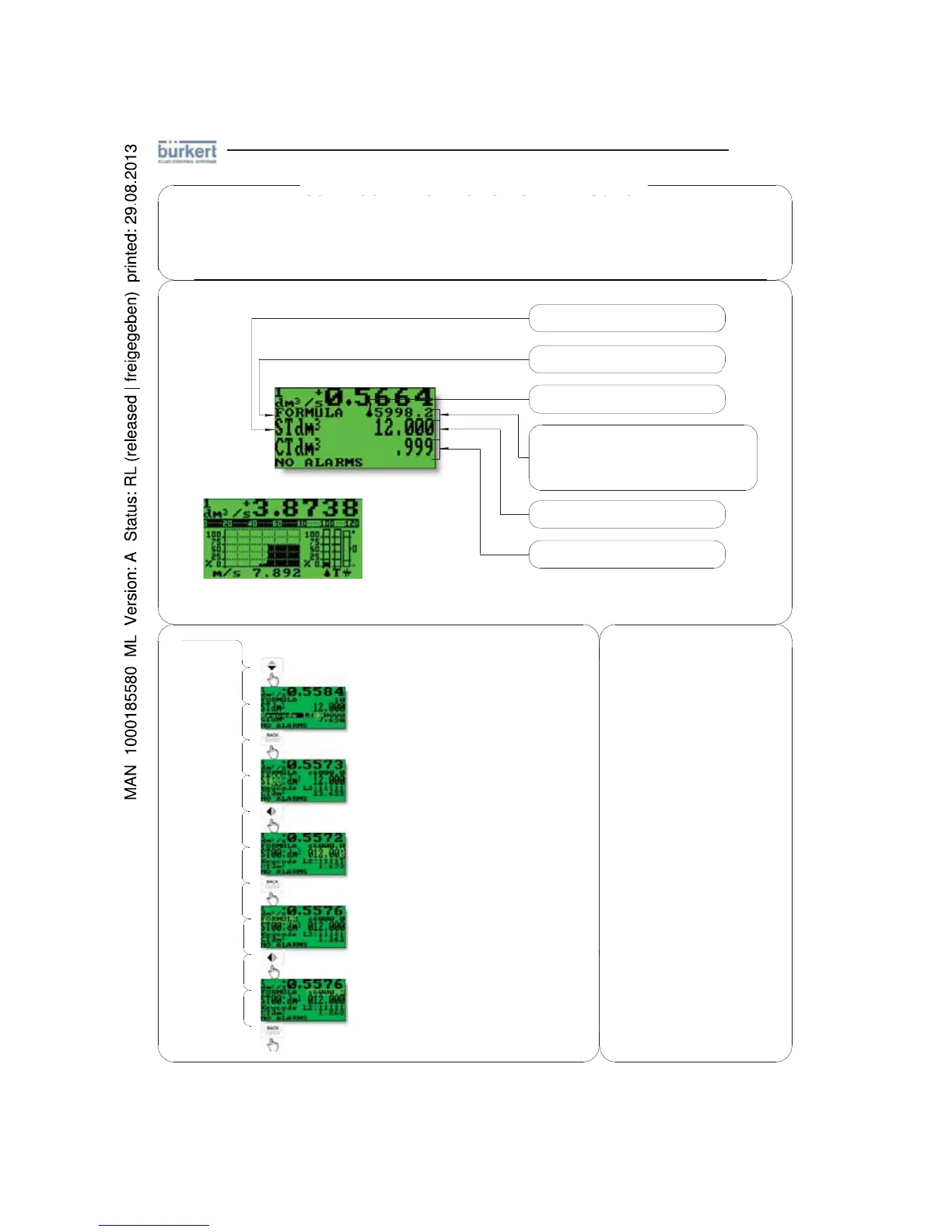

PAGE DE VISUALISATION AVEC ACTIVATION DE LA FONCTION DE DOSAGE
Entrée code d’identification
Choisir le numéro de formule associé à la
quantité à doser (entre 00 et 15)
Entrer la quantité de produit à doser
Entrer le nom du produit à doser (max 8 caractères)
Entrer la durée max. d’un dosage
Si minuterie = 0, minuterie de sécurité désactivée ;
Réglage minuterie max. = 6000 sec.
N.B. si la fonction « alarme dosage » est assignée à
une sortie, la sortie est activée dès que la minuterie
s’est écoulée, sauf si le dosage est interrompu.
À partir des pages de visualisation
GE DE VISUALISATION AVEC ACTIVATION DE LA FONCTION DE DOSA
L’une des fonctions suivantes permet d’activer et configurer le dosage sur le transmetteur :
POS. 5.9-5.10 : DÉBUT/ARRÊT du dosage à partir de l’entrée
POS. 6.1-6.2 : assigner l’une des fonctions à l’une des deux sorties
Quelques exemples sont illustrés à la page 14.
1) dosage off : n° dosage effectué
2) dosage on : diminuer minuterie de sécurité
3) configuration : configuration minuterie de
sécurité ; si minuterie =0 minuterie désactivée
Configuration quantité de dosage
Visualisation produit dosé
x Première barre (symbole goutte) : représente le volume en cours de dosage. 100% signifie que le volume à doser est atteint.
x Deuxième barre (symbole « T ») : minuterie pour le dosage, 100% représente la sécurité maximale du temps imparti pour le dosage.
x Troisième barre : tendance de la fluctuation de la mesure, comme une mesure de débit normale.
