SE 56

6




,375$63$5(17)5217$/&29(5
237,21$/




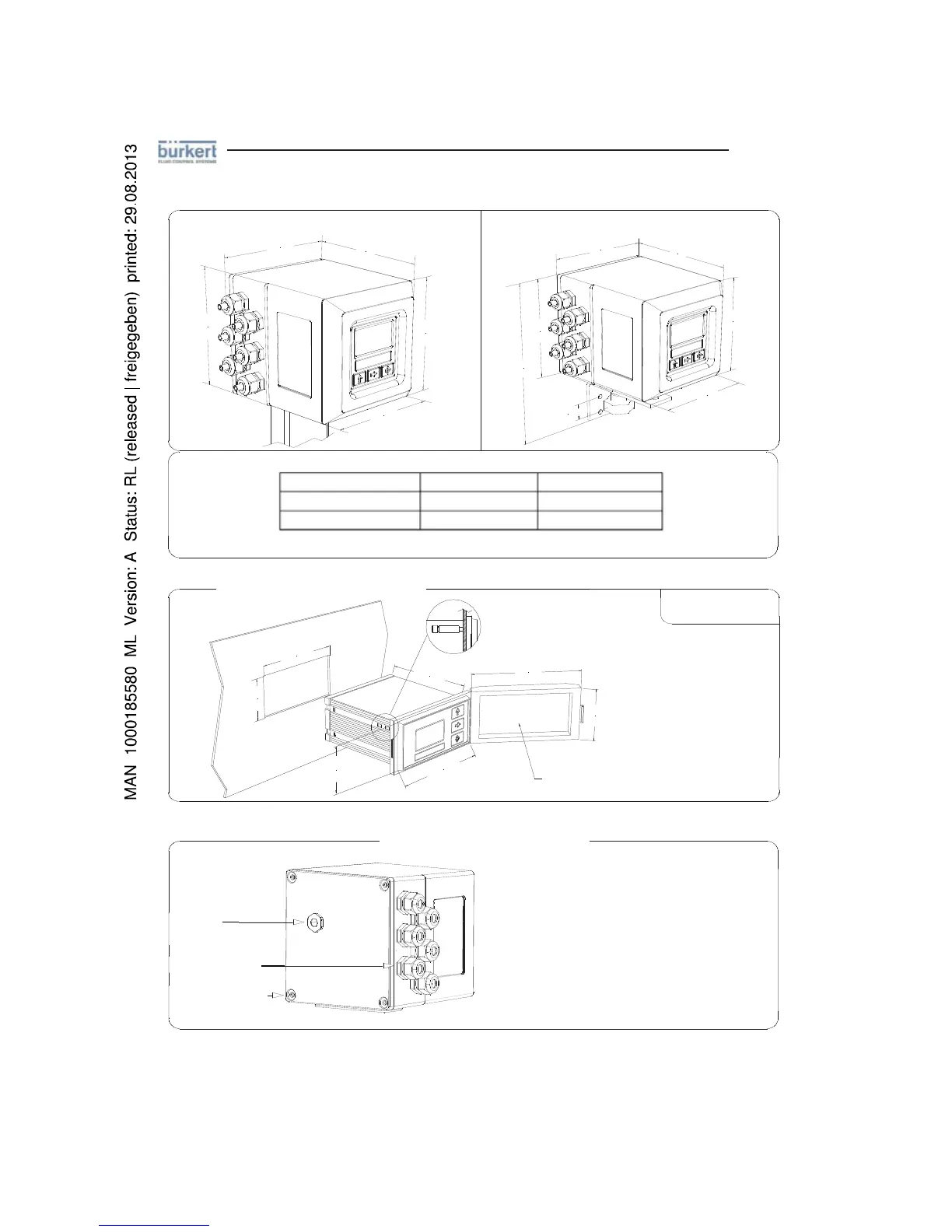

DIMENSIONS GÉNÉRALES
&$%/(*/$1'
,)&$3
&29(56&5(:












VERSION ¬ MONTAGE MURAL
POIDS
Compacte
Montage mural
INOX AISI 304
3kg
3,5 kg
Aluminium
2,5 kg
3kg
Pour assurer le niveau de protection IP du
boîtier en version compacte/murale, les
couples de serrage suivants sont
indispensables :
 vis du couvercle : 1,5 Nm
 passe-câble : 4 Nm (en
conditions de référence) ;
 embout IF2 : 4 Nm
COUPLES DE SERRAGE
VERSION COMPACTE
VERSION ENCASTRABLE
Poids : 0,5 kg
IP65, CAPOT TRANSPARENT
(OPTIONNEL)
EMBOUT
IF2
PASSE-CABLE
VIS DU
COUVERCLE
