Bedienungsanleitung-Nr. 803 925 13
deutsch

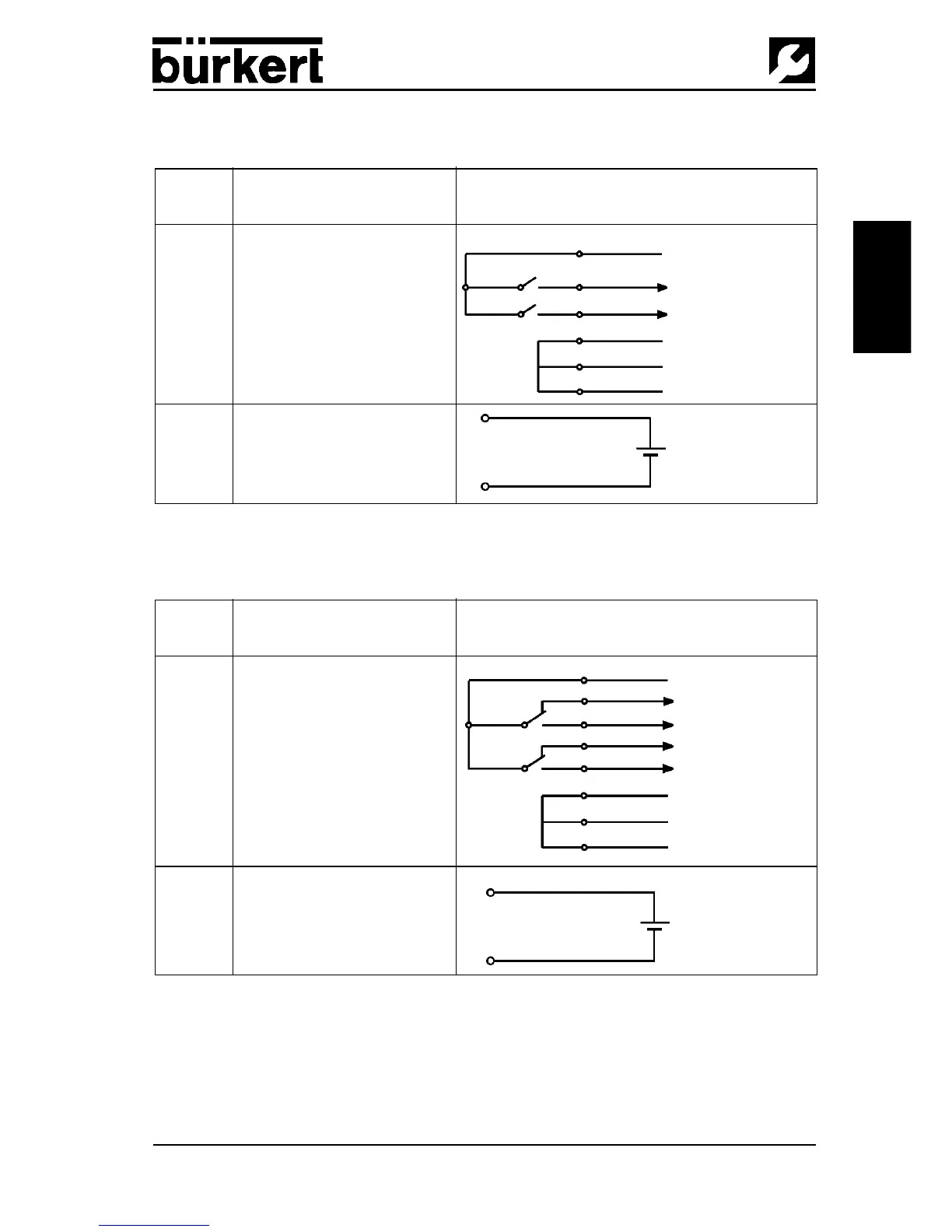

Klemme Belegung äußere Beschaltung
Nr.
1 Versorgung Endschalter + 24 V
2 Versorgung Endschalter GND
3 Ausgang Endschalter 1 (NO)
4 Ausgang Endschalter 1 (NC)
5 Bezug für Endschalter 1 GND
6 Ausgang Endschalter 2 (NO)
7 Ausgang Endschalter 2 (NC)
8 Bezug für Endschalter 2 GND
9 Ventilansteuerung 0 V / 24 V
10 Ventilansteuerung GND
+24 V DC
NC1 24V/0V (max. 5 A)
NO1 0V/24V (max. 5 A)
NC2 24V/0V (max. 5 A)
NO2 0V/24V (max. 5 A)
GND
GND
Klemme Belegung äußere Beschaltung
Nr.
1 Versorgung Initiatoren + 24 V
2 Versorgung Initiatoren GND
3 binärer Ausgang Initiator 1 (NO)
4 nicht belegt
5 Bezug für Initator 1 GND
6 binärer Ausgang Initiator 2 (NO)
7 nicht belegt
8 Bezug für Initiator 2 GND
9 Ventilansteuerung 0 V / 24 V
10 Ventilansteuerung GND
+24 V DC
(Restwelligkeit 10%)
1
3
6
5
2
S2
S1
Ausgang 1 (0V/24V)
Ausgang 2 (0V/24V)
GND
GND
24-V-Variante mit induktiven Näherungsschaltern (als Schließer)
9
10
0/24 V DC ± 10 %
8
GND
24-V-Variante mit mechanischen Endschaltern
1
4
7
6
5
S2
S1
9
10
0/24 V DC ± 10 %
2
3
8
GND
