Bedienungsanleitung-Nr. 803 925 7
deutsch

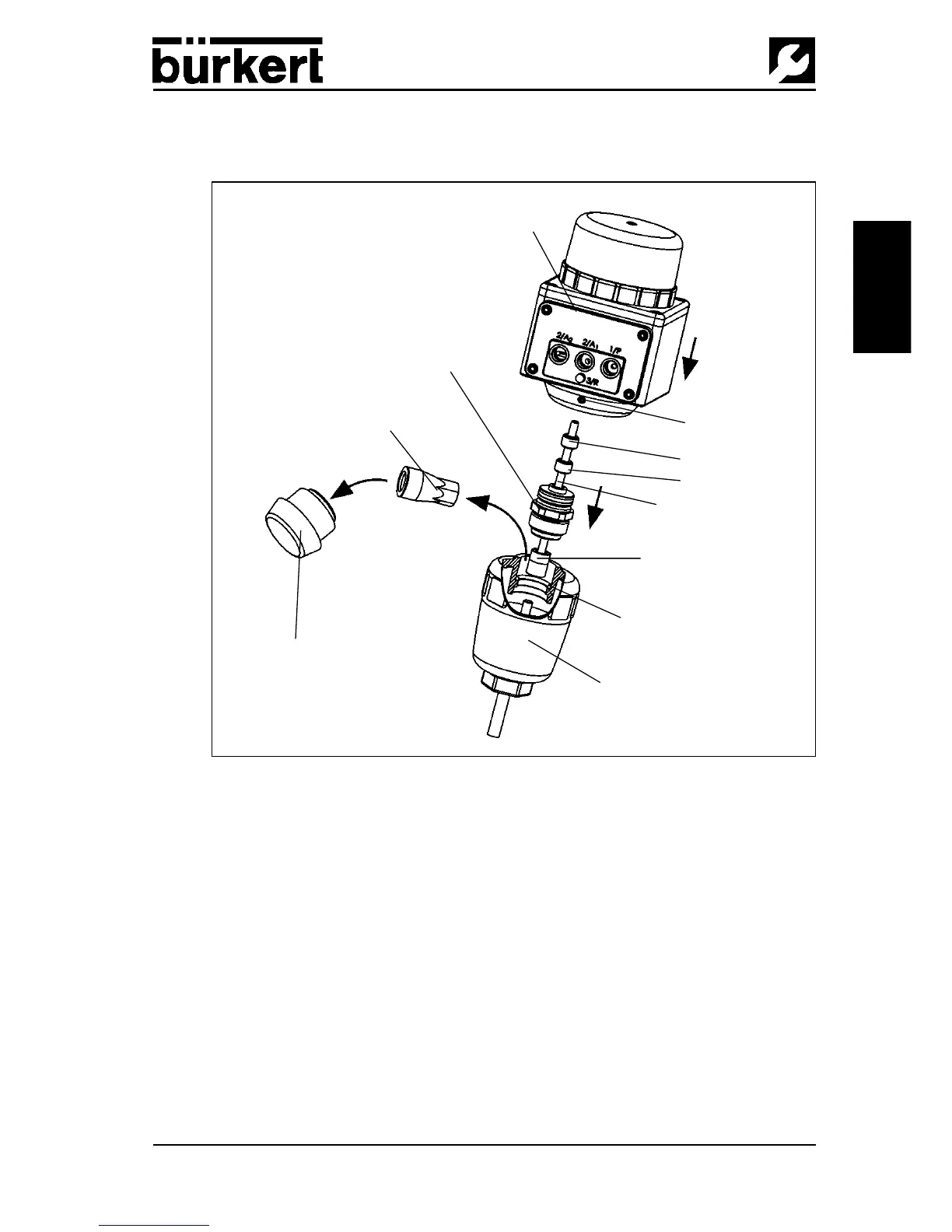

Bild 2 Montage des TopControl:
Klarsichthaube
Stellungs-Anzeige
(Signalteil)
Messing-
Führungsstück
SW 27
obere Nocke
untere Nocke
TopControl ON/OFF
Typ 8633
Schaltspindel
Gewindestück
O-Ring
Ventilantrieb
3.2.2 Vorgehensweise (Erstgeräteinstallation)
Voraussetzung: Das Ventil mit Antrieb, das richtige Zubehörset (siehe Daten-
blatt) und der TopControl ON/OFF liegen vor.
➔
Schrauben Sie den Klarsichtdeckel für die Stellungsanzeige am Ventilantrieb
ab.
➔
Schrauben sie im Inneren des Ventilantriebs das orange/gelbe Signalteil zur
Stellungsanzeige mit einem Innensechskantschlüssel ab.
➔
Verschrauben Sie die Schaltspindel aus dem Zubehörset von Hand (Schalt-
spindel mit Messing-Führungsteil) mit dem Kunststoffteil an die Kolbenstan-
ge des Ventilantriebes, ziehen Sie diese jedoch zunächst noch nicht fest.
Gewindestifte
SW2
