12
Top
Control
ON/OFF
deutsch
➔
Öffnen Sie das Gehäuse
➔
Klemmen Sie die Adern lt. Anschlußbelegungsplan an
3.6 Elektrischer Anschluß
Für die elektrische Kontaktierung des Top
Control
ON/OFF Typ 8633 steht eine
PG11- Kabeldurchführung zur Verfügung.
Für Geräte, die mit Schutzkleinspannung arbeiten (≤ 48 V), ist eine Ausführung
mit Multipol-Anschluß in Vorbereitung.
Für die geplante Version mit AS-Interface sind PG11- und Multipolanschluß
vorgesehen.
3.6.1 Anschlußklemmen für PG-Verschraubungen

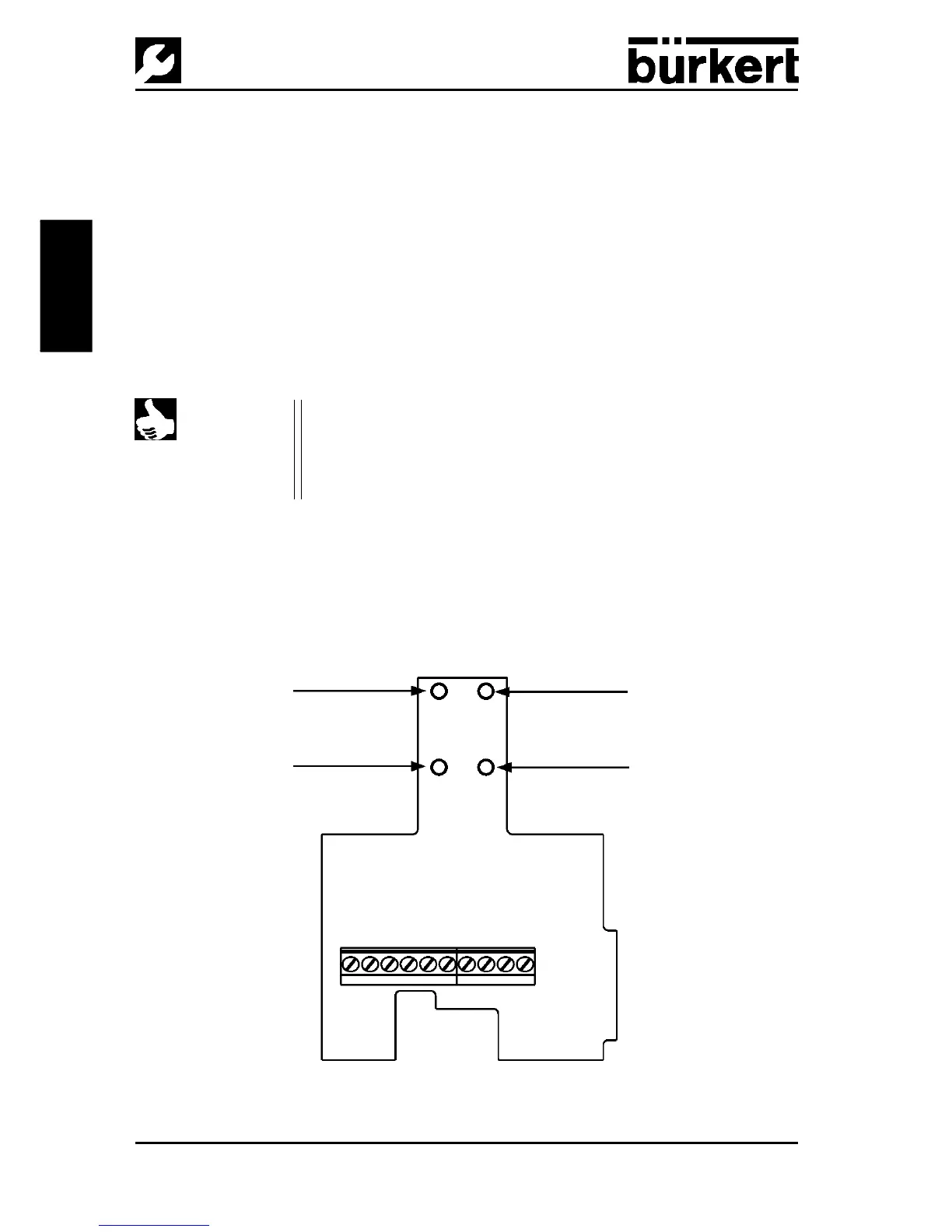

Bild 3: Platine mit Bezeichnung der Schraubklemmen und der Leuchtdioden
(ohne Bus)
HINWEIS
Endschalter: wahlweise als Schließer (Klemmen NO) oder
als Öffner (Klemmen NC) verwendbar;
Kontroll-LEDs: leuchten, wenn der jeweilige Endschalter
mechanisch betätigt ist, d. h. wenn die
Ventilendstellung erreicht ist.
LED grün
Steuerventil(e) betätigt
LED grün
Stromversorgung für
Initiatoren
LED gelb
Initiator 1 (oben)
betätigt
LED gelb
Initiator 2 (unten)
betätigt
1 8910634527
