Programmierdaten:
E/A-Konfiguration: B hex (1 Ausgang, 2 Eingänge)
ID-Code: F hex (Belegung siehe unten)

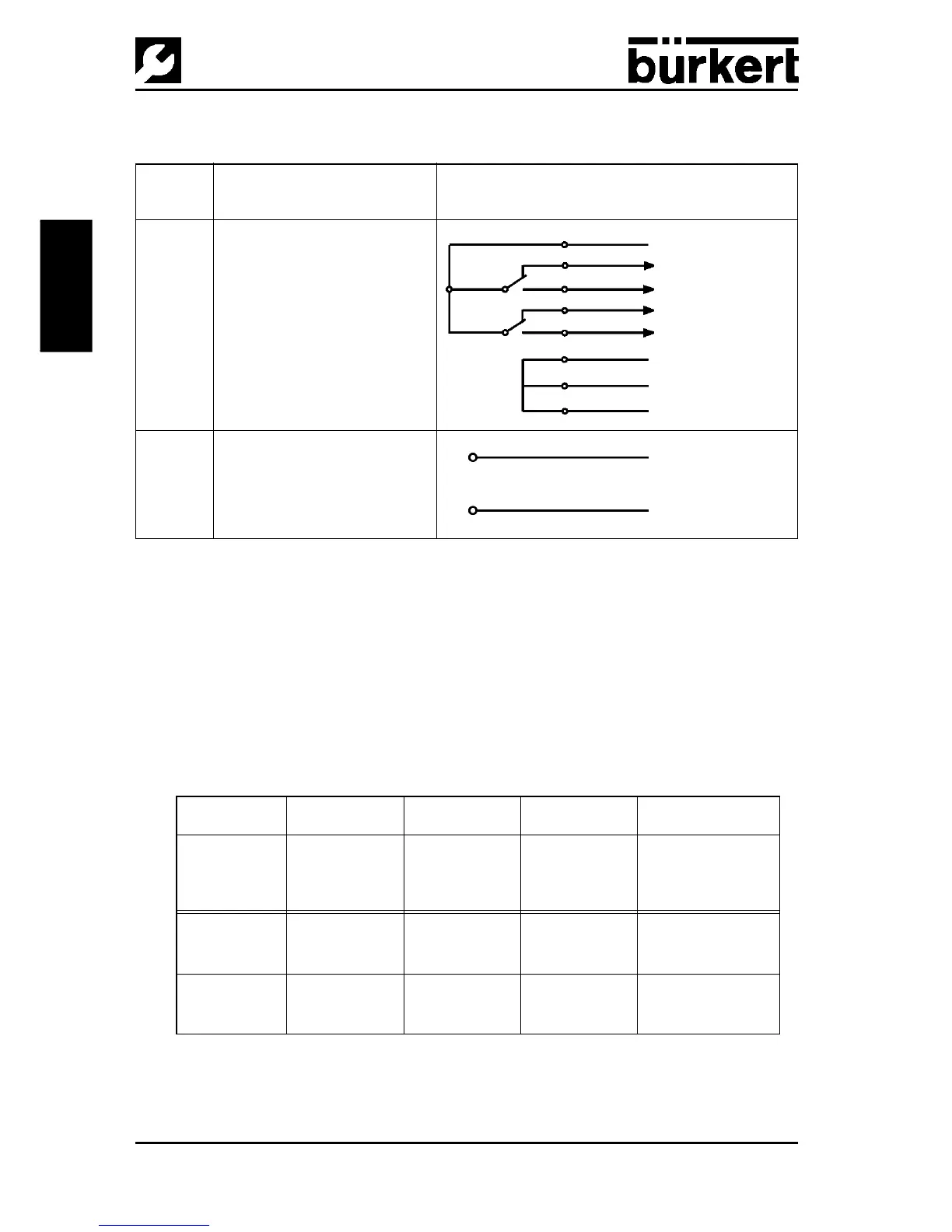

3.6.2 Busansteuerung über AS-Interface
Datenbit D3 D2 D1 D0
Signal Eingang Eingang nicht belegt Ausgang
Initiator 1 Initiator 2 Steuerventil(e)
Wert 0 Stellung nicht Stellung nicht nicht belegt Steuerventil(e)
erreicht erreicht aus
Wert 1 Stellung Stellung nicht belegt Steuerventil(e)
erreicht erreicht ein
110-V- und / 230-V-Variante mit mechanischen Endschaltern
Klemme Belegung äußere Beschaltung
Nr.
1 Versorgung Endschalter
2 Versorgung Endschalter
3 Ausgang Endschalter 1 (NO)
4 Ausgang Endschalter 1 (NC)
5 Ausgang gemeinsamer Pol
6 Ausgang Endschalter 2 (NO)
7 Ausgang Endschalter 2 (NC)
8 Ventilansteuerung N
9 Ventilansteuerung L1
10 Ventilansteuerung N
L1
NC1 (max. 5 A)
NO1 (max. 5 A)
NC2 (max. 5 A)
NO2 (max. 5 A)
Ausgang gem. Pol
N
1
4
7
6
5
S2
S1
9
10
L1
2
3
8
N
N
