Bedienungsanleitung-Nr. 803 925 15
deutsch

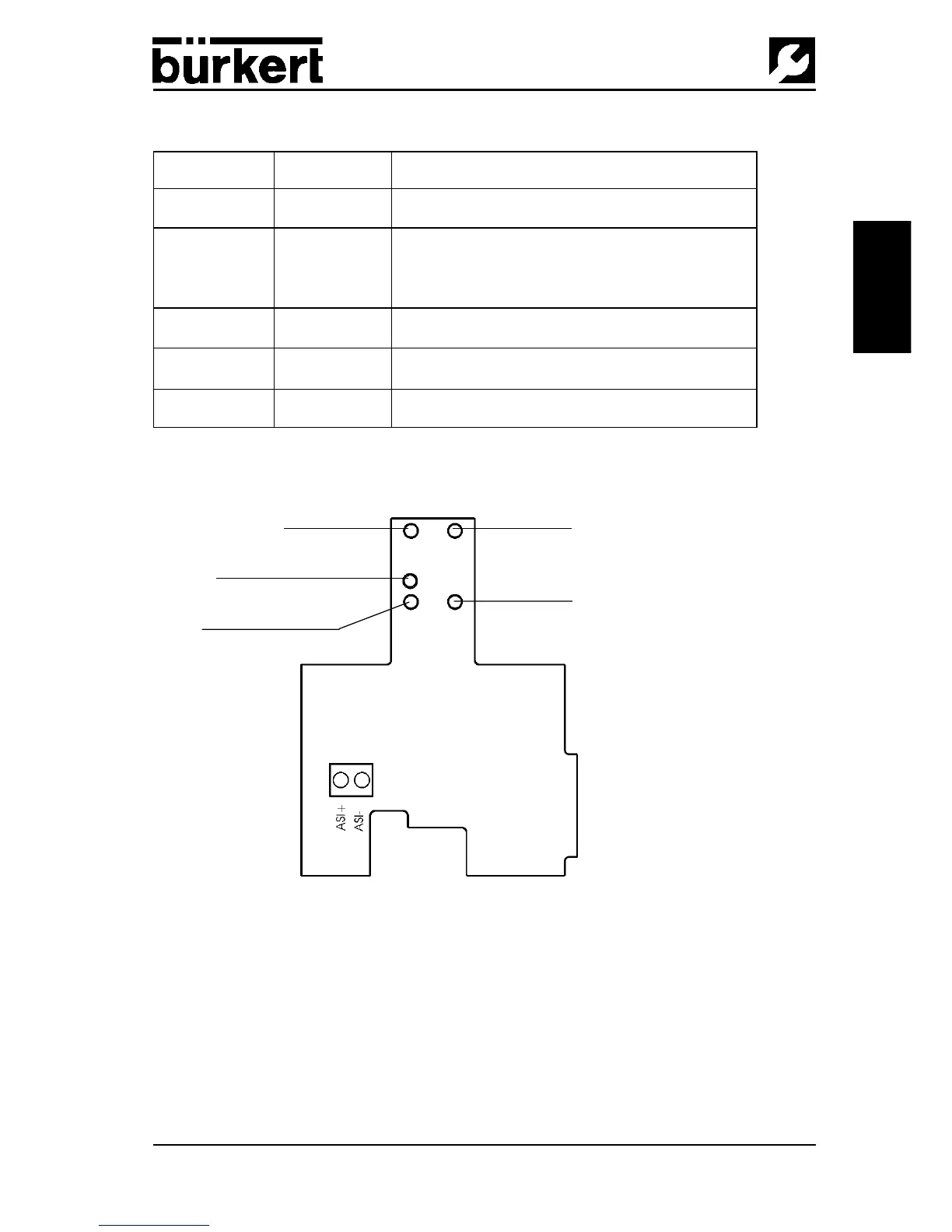

Bild 3: Platine des TopControl ON/OFF, AS-Interface-Variante
Statusanzeige:
LED1 (grün) LED2 (rot) signalisierter Status
aus aus POWER OFF
aus ein kein Datenverkehr
(abgelaufener Watchdog bei Slaveadresse
ungleich 0)
ein aus ok
blinkt ein Slaveadresse gleich 00
(gelb)
Ventil mit Strom
versorgt
(gelb)
Endschalter 1 betäigt
(Endstellung oben
erreicht)
(grün)
Statusanzeige LED1 ASI-Bus
(rot)
Statusanzeige LED2 ASI-Bus
(gelb)
Endschalter 2 betäigt
(Endstellung unten
erreicht)
