Montage du Kit WCF
Travail de service pour BWT bestaqua 22, 24, 26

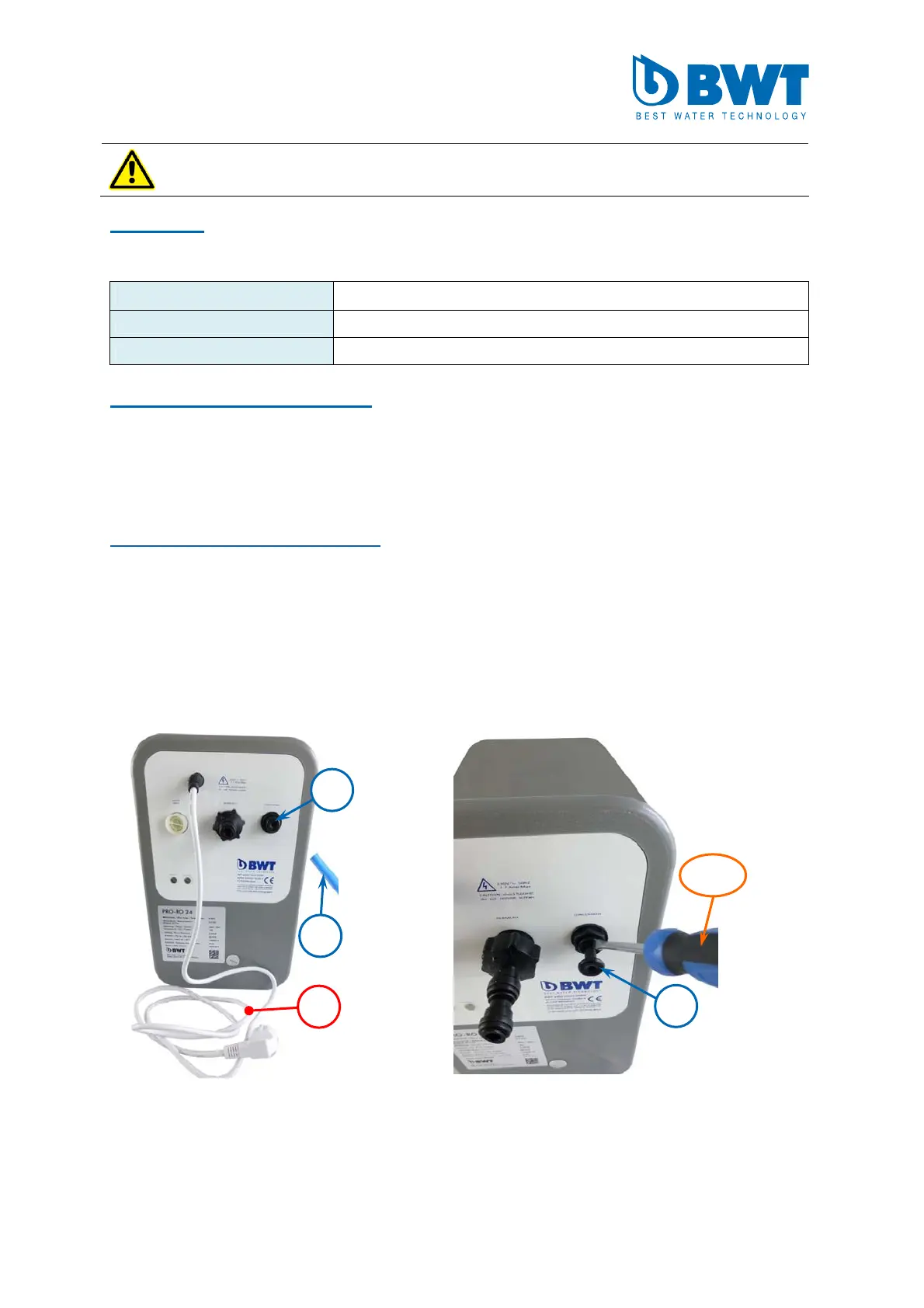

BWT Document de service n° 107 - Rév. 02 – Montage du Kit WCF Page 1 sur 3
Attention: avant d’installer de jeu WCF, TOUJOURS retirer d’abord la
FICHE DE CONTACT (*) et attendre 3 minutes.
Remarque : l’alimentation électrique principale « 230V / 50 Hz » (*) se trouve toujours au
dos de l’OI.
Numéros d'articles : Désignation :
824039 (RS00Y38A00)
« High Efficiency » Kit WCF 60% bestaqua 22/24 LT&HQ
824040 (RS00Y39A00)
« High Efficiency » Kit WCF 60% bestaqua 26 LT&HQ
Matériel / outillage nécessaires :
(1) Jeu de connecteurs WCF (réduction pour le débit de concentré)
(2) Adaptateur de tuyau (raccordement : sortie de concentré)
(W1) Tournevis à fente, taille 1 à 3
(W2) Chiffon absorbant (p. ex. en microfibres)
Étape de montage 1 : préparation
● Tourner l'appareil OI sur le dos.
● Retirer le tuyau de concentré (3) sur l´adaptateur de tuyau (2).
● Défaire l'adaptateur de tuyau (2) avec un tournevis à fente.
● Retirer l'adaptateur de tuyau (2).
● Éponger les gouttes d'eau avec un chiffon absorbant (W2) (p. ex. en microfibres),
voir Lég. 5.
Lég. 1 : Dos de l'appareil BWT bestaqua
Lég. 2 : Démontage du tuyau de concentré
2
2
3
W1
*
