Montaggio del Set WCF
Intervento di manutenzione per BWT bestaqua 22, 24, 26
BWT documento manutenzione n. 107 - Rév. 02 – Installazione del Set WCF Pagina 1 sur 3
Attenzione: prima di montare il Set WCF, staccare
SEMPRE prima la SPINA (*) e attendere 3 minuti.
Avvertenza: l'alimentazione elettrica principale"230V / 50 Hz" (*) si trova sempre sul
retro del OI.
Codice articolo: Designazione:
824039 (RS00Y38A00)
High Efficiency Set WCF 60% bestaqua 22/24 LT&HQ
824040 (RS00Y39A00)
High Efficiency Set WCF 60% bestaqua 26 LT&HQ
Matériel / outillage nécessaires :
(1) connettore WCF Set (Riduzione del flusso di concentrato)
(2) cdattatore per tubo (Attacco uscita del concentrato )
(W1) cacciavite a intaglio, grandezza da 1 a 3
(W2) panno assorbente (ad es. in microfibra)
Fase di montaggio 1: preparazione
● Girate il dispositivo OI in modo da vedere il lato posteriore.
● Sfilate il tubo del concentrato (3) fuori l'adattatore del tubo (2).
● Allentate l’adattatore del tubo (2) con un cacciavite adatto (W1).
● Sfilate l’adattatore del tubo (2).
● Togliete le gocce di acqua con un panno assorbente (W2) (p,es. di microfibra), vedi fig. 5.

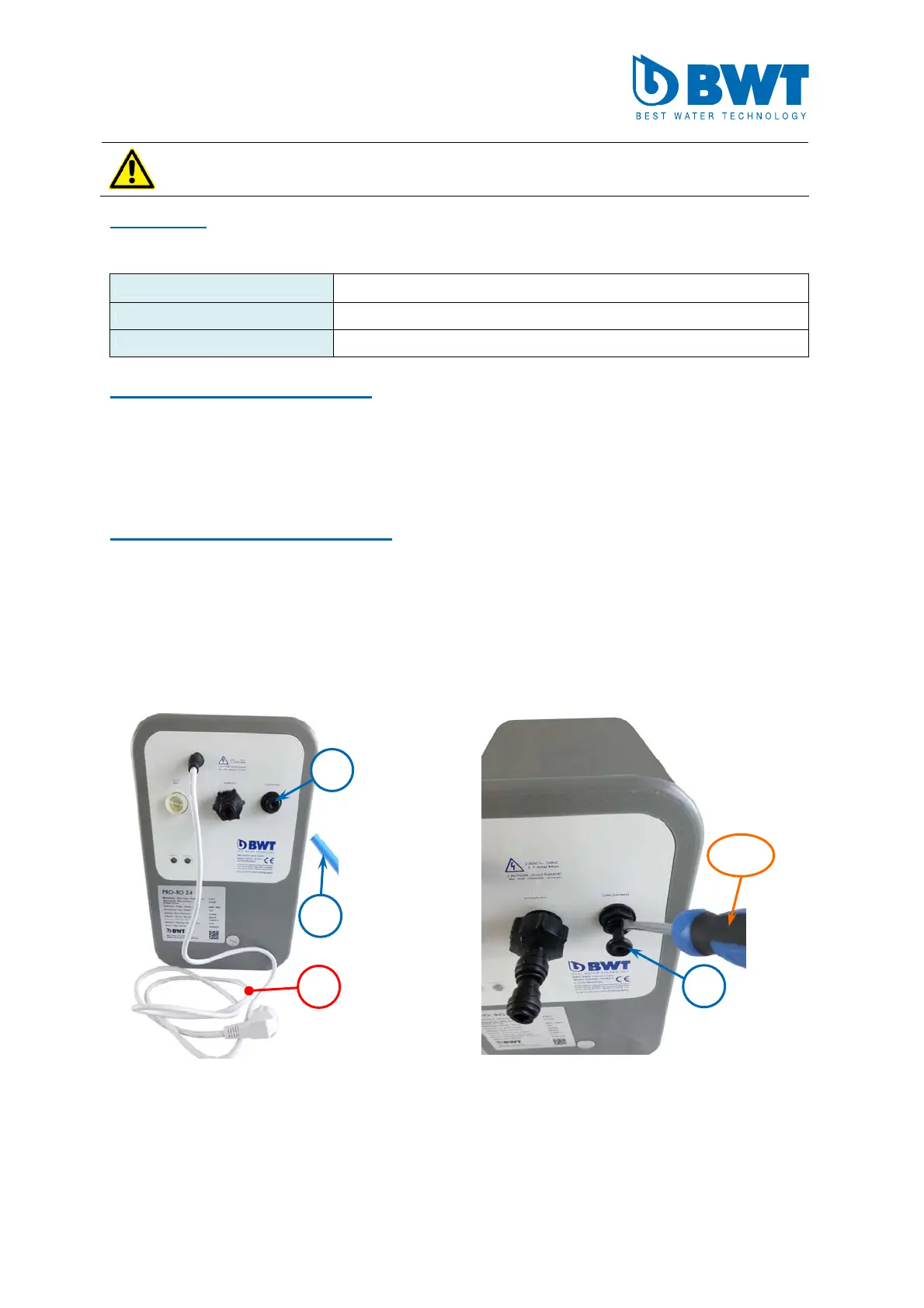

Fig. 1: Lato posteriore dispositivo BWT bestaqua
Fig. 2: Smontaggio del tubo del concentrato
2
2
3
W1
*
