Calpeda META - Technische Beschreibung; Technische Merkmale

D
META_S_Rev6-s11 - Betriebsanleitung Seite 23 / 80
Die Garantie erlischt:
- Wenn das Gerät nicht unter Beachtung der Anweisungen
und Normen verwendet wird, welche in diesem Handbuch
beschrieben sind.
-
Wenn Änderungen am Gerät ohne Genehmigung seitens
des Herstellers vorgenommen werden (siehe Abschnitt 1.5).
- Wenn technische Servicemaßnahmen vom Personal
durchgeführt werden, welches nicht vom Hersteller
autorisiert worden ist.
- Wenn die in diesem Handbuch beschriebenen
Wartungsmaßnahmen nicht beachtet werden.
1.5. Technisches Service
Für weitere Informationen über Dokumentation,
Service-Dienstleistungen und Geräteteile wenden Sie
sich bitte an: Calpeda S.p.A. (Abschnitt 1.2).
2. TECHNISCHE BESCHREIBUNG
Drehzahlgeregelte Wasserversorgungsanlage
mit integrierter Drucksteuerung, steckerfertig mit
eingebautem Drucksensor, der es ermöglicht, den
Systemdruck auch bei Verbrauchsschwankungen
aufrechtzuerhalten.
Zum Schutz der Pumpe:
- gegen Trockenlauf
- gegen Betrieb mit Wassermangel auf der Saugseite
(durch Wassermangel im Ansaugkanal unter dem
Kopf, durch nicht eingetauchtes Ansaugrohr oder
zu hohe Ansaughöhe, durch Lufteintritt in die
Ansaugung)
Ausführung mit selbstansaugender mehrstuger Pumpe mit
Pumpengehäuse und Laufrad aus Edelstahl AISI 304.
2.1. Bestimmungsgemäße Verwendung
Für reine Flüssigkeiten, nicht explosiv oder ent-
zündlich, nicht gesundheits- oder umweltgefähr-
dend, nicht aggressiv für die Pumpenbaustoffe, ohne
abrasive, feste oder langfaserige Teile.
Mediumstemperatur: von - 0 °C bis + 35 °C.
2.2. Vernünftigerweise vorhersehbare Fehlan-
wendung
Das Gerät wurde ausschließlich zu den im Abschnitt 2.1
beschriebenen Zwecken entworfen und hergestellt.
Die Verwendung vom Gerät zu anderen
unzulässigen Zwecken oder unter in diesem
Handbuch nicht vorgesehenen Bedingungen ist
strengstens verboten.
Die Fehlanwendung des Produktes verringert seine
Sicherheits- und Efzienzmerkmale. Calpeda haftet nicht
für Mängel oder Unfälle, welche aus der Nichtbeachtung
der oben beschriebenen Verbote resultieren.
Dieses Gerät darf nicht in Teichen, Becken und
Schwimmbädern angewandt werden, wenn
Menschen im Wasser sind.
2.3. Kennzeichnung
Im Folgenden nden Sie eine Kopie des Typenschildes,
welches am Außengehäuse der Pumpe angebracht ist.
1 Pumpentyp
2 Fördermenge
3 Förderhöhe
4 Maximale
Leistungsaufnahme
5 Nennspannung
6 Nennstrom
7 Bemerkungen
8 Frequenz
9 Betriebsart
10 Isolationsklasse
11 Gewicht
12 Leistungssfaktor
13 Nenndrehzahl
14 Schutzart
15 AAAA Baujahr
15 XXXX Seriennummer
16 Konformität
Beispiel Typenschild der Pumpe
XXXXXXX
Q min/max X/X m
3
/h
AAAAXXXXX
H max/min X/X mIP XX
n XXXX/min
XXX V ~XXHz cosø X
X/X A
XXXXXXX
S1 l.cl. X X kg
X kW S.F.
1
2
3
4
5
6
7
8910
16
15
14
13
12
11
Montorso (VI) Italy IT 00142630243
Made in Italy
3. TECHNISCHE MERKMALE
3.1. Technische Daten
Abmessungen und Gewicht (siehe Katalog).
Nenndrehzahl 4500 rpm (5800 rpm für MÈTA SMALL)
Schutzklasse IP X4
N etzspannung / Frequenz: 220-240V~50Hz/220V~60Hz
Prüfen Sie die vorhandene Spannung und Frequenz
auf Übereinstimmung mit den Daten auf dem
Typenschild des Motors.
Die elektrischen Daten auf dem Typenschild beziehen
sich auf die Nennleistung des Motors.
Schalldruck: < 70 dB (A).
Max. Anlaufzahl pro Stunde: 90 Starts in regelmäßigen
Abständen.
Höchstzulässiger Pumpenenddruck: 80 m (8 bar).
Maximaler Saugdruck: PN (Pa) - Hmax (Pa) [1bar =
100.000 Pa].
Maximale Saughöhe: 4 m

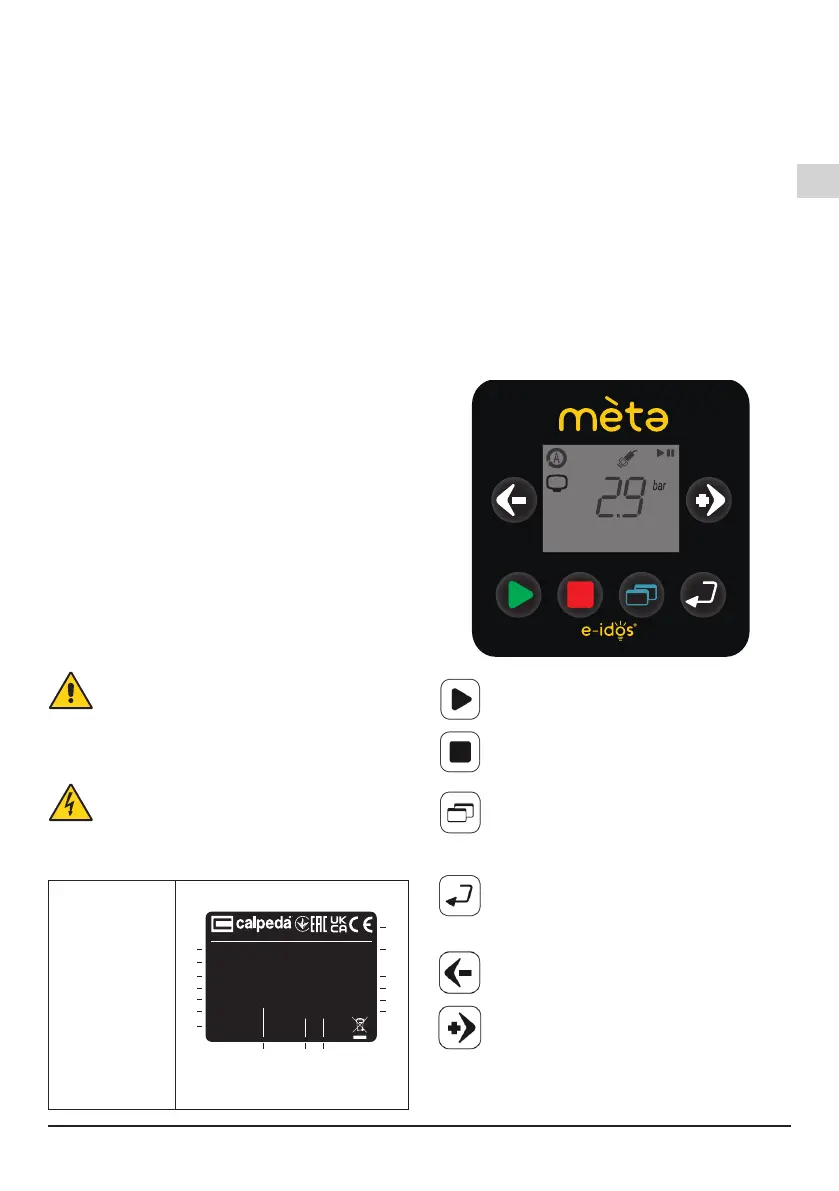

3.2. Funktion der Druckknöpfe
Die Kontrollschnittstelle besteht aus einer Tastatur mit
6 Druckknöpfen, jeder davon hat eine spezische in
der Tabelle aufgeführte Funktion.
P460.REV02
products
Ermöglicht, die Pumpe zu starten
Ermöglicht, die Pumpe anzuhalten
Ermöglicht, zu den Programmierungsparametern
zu gelangen. Wenn man sich bereits in der
Programmierungsfunktion bendet, gelangt man
durch das Drücken dieser Taste zum oberen Menü.
Ermöglicht, zu den Programmierungsparametern
zu gelangen. Wenn man sich bereits in der
Programmierungsfunktion bendet, kann
man durch das Drücken dieser Taste den
angezeigten Wert bestätigen.
Über diese Taste können Fehler Zurückgesetzt
werden.
Ermöglicht, die Werte zu verringern oder den
angezeigten Parameter zu ändern.
Ermöglicht, die Werte zu erhöhen oder den
angezeigten Parameter zu ändern.
3.3. Aufstellungsort der Pumpe
Einsatz nur in gut belüfteten und gegen Witterungseinüsse
geschützten Räumen. Raumtemperatur bis 40 °C.
