META_S_Rev6-s11 - Istruzioni originali Pagina 5 / 80
istruzioni e norme descritte nel presente manuale.
- Nel caso di modiche o variazioni apportate
arbitrariamente senza autorizzazione del Fabbricante
(vedi par. 1.5).
- Nel caso di interventi di assistenza tecnica eseguiti
da personale non autorizzato dal Fabbricante.
- Nel caso di mancata manutenzione prevista nel
presente manuale.
1.5. Servizio di supporto tecnico
Qualsiasi ulteriore informazione sulla documentazione,
sui servizi di assistenza e sulle parti dell’apparecchio, può
essere richiesta a Calpeda S.p.A. (vedi paragrafo 1.2)
2. DESCRIZIONE TECNICA
Sistema di pressurizzazione a velocità variabile con
controllo integrato, completo di trasduttore di pressione
integrato che consente di mantenere costante la
pressione dell’impianto anche con aperture e chiusure
delle utenze.
Protegge la pompa:
- contro il funzionamento a secco;
- contro il funzionamento con mancanza d’acqua in
aspirazione (per mancanza d’acqua nella condotta di
arrivo sotto battente, per tubo aspirante non immerso
o altezza di aspirazione eccessiva, per entrata d’aria
in aspirazione);
Versione con pompa multistadio autoadescante con
corpo pompa e giranti in AISI 304.
2.1. Uso previsto
Per liquidi puliti, non esplosivi o inammabili, non
pericolosi per la salute o per l’ambiente, non aggressivi
per i materiali della pompa, senza parti abrasive, solide
o lamentose.
Temperatura liquido da 0 °C no a + 35 °C .
2.2. Uso scorretto ragionevolmente prevedibile
L’apparecchio è stato progettato e costruito
esclusivamente per l’uso descritto nel par. 2.1.
È assolutamente vietato l’impiego
dell’apparecchio per usi impropri, e modalità di
uso non previste dal presente manuale.
L’utilizzo improprio del prodotto deteriora le
caratteristiche di sicurezza e di efcienza
dell’apparecchio, Calpeda non può essere
ritenuta responsabile per guasti o infortuni dovuti
all’inosservanza dei divieti sopracitati.
Non usare l’apparecchio in stagni, vasche e
piscine quando nell’acqua si trovano persone.
2.3. Marcatura
Di seguito una copia della targhetta di identicazione
presente sull’involucro esterno della pompa.
1 Tipo
2 Portata
3 Prevalenza
4 Massima potenza
assorbita
5 Tensione di alim.
6 Corrente nominale
7 Eventuali note
8 Frequenza
9 Tipo di servizio
10 Classe isol.
11 Peso
12 cosø
13 Velocità nominale
14 Protezione
15 AAAA Anno di
fabbricazione
15 XXXX nr. Matricola
16 Certicazioni
Esempio targhetta pompa
XXXXXXX
Q min/max X/X m
3
/h
AAAAXXXXX
H max/min X/X mIP XX
n XXXX/min
XXX V ~XXHz cosø X
X/X A
XXXXXXX
S1 l.cl. X X kg
X kW S.F.
1
2
3
4
5
6
7
8910
16
15
14
13
12
11
Montorso (VI) Italy IT 00142630243
Made in Italy
3. CARATTERISTICHE TECNICHE
3.1. Dati tecnici
Dimensioni di ingombro e pesi (vedi catalogo).
Velocità nominale 4500 rpm (5800 rpm per MÈTA
SMALL)
Protezione IP X4
Tensione di alimentazione/ Frequenza:
220-240V~50Hz/220V~60Hz
Vericare che la frequenza e la tensione di rete
sia idonea alle caratteristiche elettriche indicate in
targhetta.
I dati elettrici riportati in targhetta si riferiscono alla
potenza nominale del motore.
Pressione sonora: < 70 dB (A).
Avviamenti/ora max.: n. 90 ad intervalli regolari.
Pressione nale massima ammessa nel corpo pompa:
80 m (8 bar).
Pressione massima in aspirazione: PN (Pa) - Hmax
(Pa) [1bar = 100.000 Pa].
Massima profondità di aspirazione: 4 m

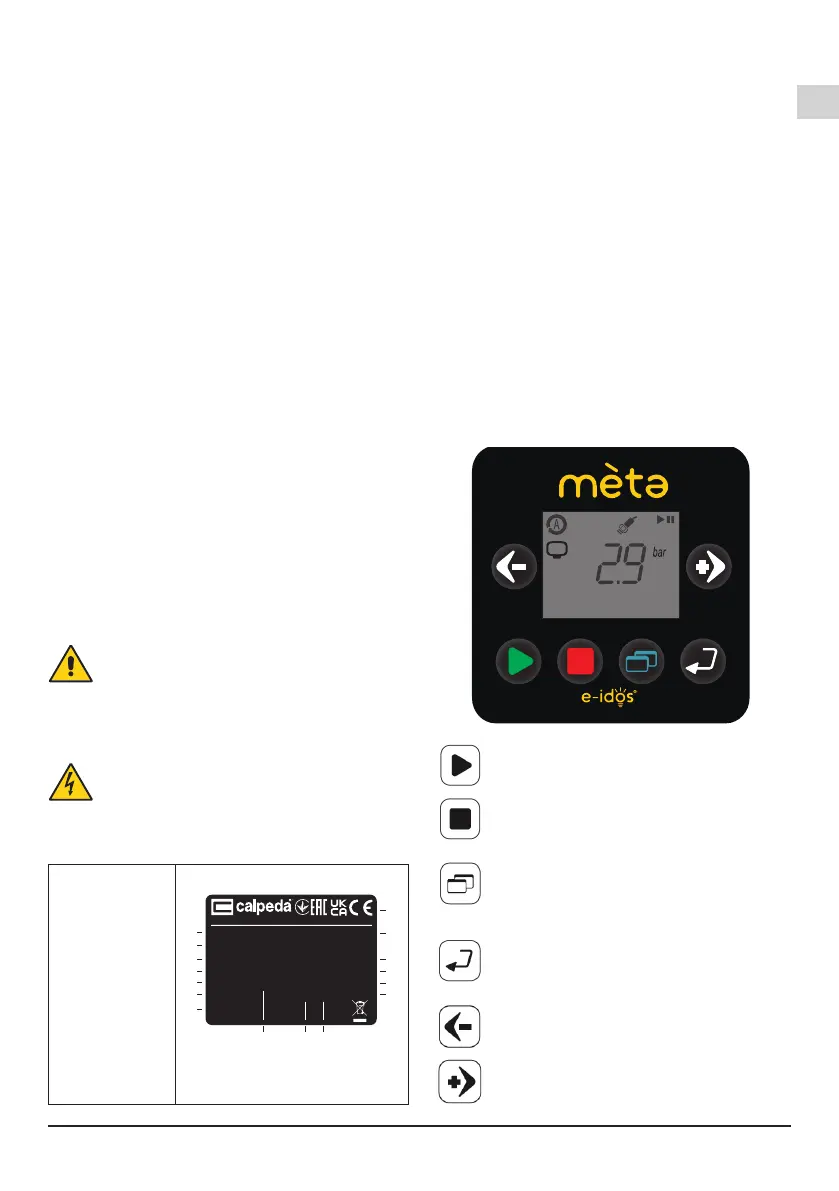

3.2. Funzione pulsanti
L’interfaccia di controllo è costituita da un tastierino
a 6 pulsanti ognuno con una specica funzione
riportata in tabella.
P460.REV02
products
Permette di avviare la pompa
Permette di fermare la pompa
Permette di accedere ai parametri di
programmazione del prodotto.
Se si è già in funzione programmazione,
premendo questo pulsante si risale al menù
superiore.
Permette di accedere ai parametri di
programmazione. Se è stato variato il valore
del parametro questo pulsante permette di
confermare il valore indicato.
Permette di resettare gli errori.
Permette di decrementare i valori o di
cambiare parametro visualizzato.
Permette di incrementare i valori o di
cambiare il parametro visualizzato.
