6.4.1. Rohrleitungen
Bevor die Rohrleitungen an die Pumpe ange-
schlossen werden, muß man sich vergewissern, daß
sie sauber sind.
ACHTUNG! Die Rohrleitungen sind mit
Rohrschellen abzufangen und spannungsfrei an
die Pumpe anzuschließen.
Die Rohrleitungen sind mit Rohrschellen abzufangen
und spannungsfrei an die Pumpe anzuschließen.
Der Innendurchmesser (Nennweite) der
Rohrleitungen ist vom Förderstrom abhängig.
Die Strömungsgeschwindigkeit soll in der
Saugleitung 1,5 m/s und in der Druckleitung 3 m/s
nicht übersteigen.
Keinesfalls Rohrweiten kleiner als die
der Pumpenstutzen wählen.

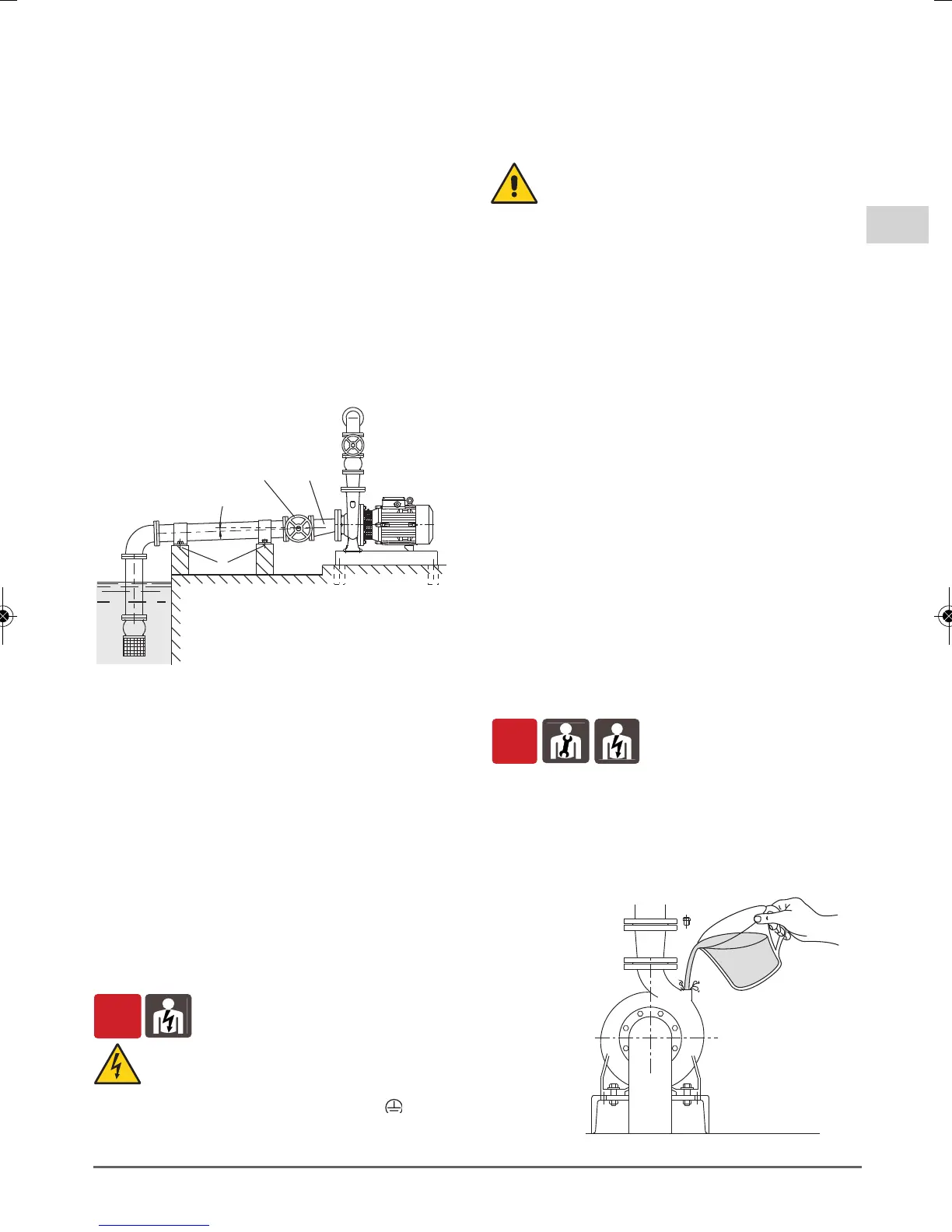

6.4.2. Saugleitung
Die Saugleitung muß unbedingt dicht sein.
Sie soll aufsteigend verlegt werden, um
Luftsackbildung zu vermeiden.
Für die Verbindung von Saugstutzen und waagerech-
ter Leitung mit größerem Durchmesser ein exzentri-
sches Übergangsstück verwenden (Abb. 2).
Mit der Pumpe über dem Wasserspiegel
(Saugbetrieb) ist ein Fußventil mit Saugkorb zu
montieren. Dieses soll immer unter dem niedrigsten
Wasserspiegel bleiben oder ein Rückschlagventil in
der Saugleitung zu montieren.
Mit der Pumpe unter dem Wasserspiegel
(Zulaufbetrieb) ist ein Absperrschieber in der
Zulaufleitung zu montieren.
6.4.3. Druckleitung
Zum Einstellen des gewünschten Förderstroms bzw.
der Leistungsaufnahme ist in der Druckleitung ein
Schieber einzubauen.
Druckmeßgerät (Manometer) einbauen.
Bei Druckhöhen über 15 m ist zwischen Pumpe und
Schieber eine Rückschlagklappe einzubauen, um die
Pumpe vor möglichen Wasserschlägen zu schützen.
6.5. Elektrischer Anschluß
Der elektrische Anschluß ist von Fach-
personal unter Beachtung der örtlichen
Vorschriften auszuführen.
Sicherheitsvorschriften befolgen.
Schutzleiter an die Erdungsklemme ansch-
ließen.
Netzspannung und -frequenz mit den Angaben auf
dem Typenschild vergleichen und Speiseleiter
gemäß dem Schaltbild im Klemmenkastendeckel
anschließen.
ACHTUNG! Bei Motorleistung ≥ 5,5 kW
Direktanlauf vermeiden. Schaltkasten mit Stern-
Dreieck-Anlauf oder eine andere Anlaufvorrichtung
vorsehen.
ACHTUNG! Keine Scheibe oder andere
metallische Gegenstände in den internen
Leitungsdurchgang zwischen Klemmenkasten
und Stator fallen lassen.
Andernfalls Motor
demontieren und Gegenstand beseitigen.
Bei Klemmenkasten mit EinfuQhrungsstopfbuchse
Kabel Typ H07 RN-F verwenden mit
Kabelquerschnitt nicht unter TAB 11 IEC 60335-1.
Bei Klemmenkasten mit EinfuQhrungsmuffe Anschluß
durch KabelfuQhrungsrohr ausfuQhren.
Die Benutzung in Schwimmbecken, Gartenteichen
und ähnlichen Orten ist nur zulässig, wenn sich keine
Personen im Wasser befinden und wenn die Pumpe
an einem Schaltkreis angeschlossen ist, der durch
eine Fehlerstrom-Schutzeinrichtung mit einem
Nennfehlerstrom (IœN) ≤ 30 mA geschuQtzt ist.
Es ist eine Vorrichtung zur Abschaltung jeder Phase
vom Netz (Schalter) mit einem Öffnungsabstand der
Kontakte von mindestens 3 mm zu installieren.
Bei Dreiphasen-Drehstrommotoren ist ein
Motorschutzschalter mit Kurve D gemäß der
Stromaufnahme laut Typenschild vorzusehen.
Die Einphasen-Wechselstrompumpen
!
werden
bei mit angeschlossenem Anlaufkondensator im
Klemmenkasten und (bei 220-240 V - 50 Hz) mit ein-
gebautem Thermoschalter geliefert.
6.6 Betrieb mit Frequenzumrichter
Den Frequenzumrichter so einstellen, daß die
Grenzwerte von min. 25 Hz und max. f
N Hz nicht
uQberschritten werden.
!((!'%
<;A?<992;C<?12:6;@05.9A2;
5G 9FXH 85F: B=7<H 69HF=969B K9F89B :5@@G
9G7<X8=;IB;9B:9GHNI@9;9BG=B8
?@A.;9.B3
ACHTUNG! Die Pumpe darf nicht ohne
Flüssigkeitsfüllung, betrieben werden. Vor der
Inbetriebnahme muß die Pumpe mit dem Fördermedium
vollständig aufgefüllt werden.
9= !BGH5@@5H=CB 89F #B:=2 [/2? 12:
*.@@2?@=62429 +5I;69HF=96=GH 8=9+5I;@9=HIB;
IB88=9(IAD9 8IF7<89BBH@k:HIB;G5BG7<@InNI
:k@@9B66
