Pag.
- Code manuel:
119DV74 ver.
01/2011 © CAME cancelli automatici s.p.a. - Les données et les indications fournies dans ce manuel d’installation peuvent subir des modifications à tout moment sans avis préalable de la part de CAME cancelli automatici s.p.a.
FRANÇAIS

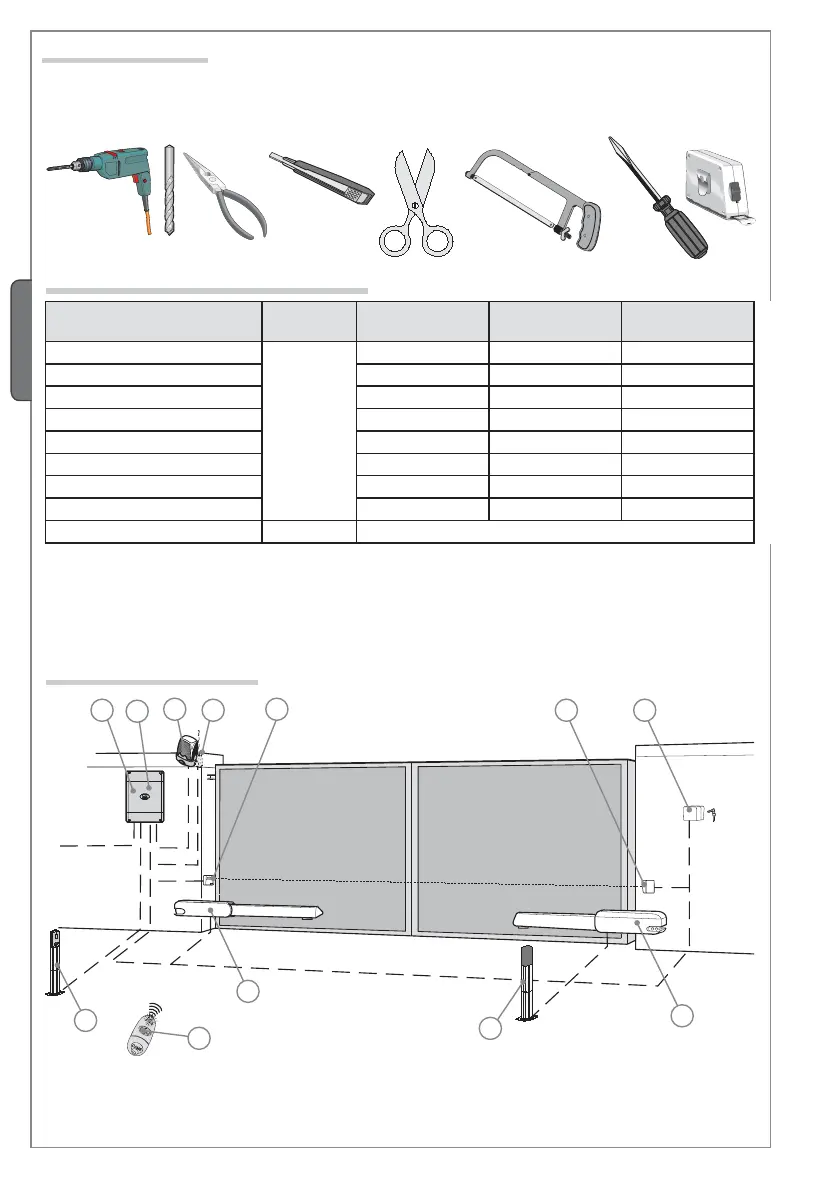

5.2 Outils et matériel
Assurez-vous d’avoir tous les outils et le matériel nécessaire pour effectuer le montage de l’automatisme en toute sécurité et
conformément aux normes en vigueur. Sur la planche, quelques exemples de matériel pour l’installateur.
N.B. La section des câbles ayant une longueur di érente des données indiquées sur le tableau doit être évaluée sur la base des
absorptions e ectives des dispositifs connectés selon les prescriptions indiquées par la réglementation CEI EN 60204-1.
Pour les branchements qui prévoient plusieurs charges sur la même ligne (séquentiels), il faut revoir les dimensions indiquées sur
le tableau sur la base des absorptions et des distances e ectives.
5.3 Types de cables et epaisseurs minimales
1) Motoréducteur
2) Armoire de commande
3) Récepteur radio
4) Photocellules
5.4 Installation Type
5) Sélecteur a clé
6) Antenne
7) Clignotant
8) Emetteur
Branchements Type de câble
Longueur câble
1 < 10 m
Longueur câble
10 < 20 m
Longueur câble
20 < 30 m
Alimentation armoire 230V
FROR CEI
20-22
CEI EN
50267-2-1
3G x 1,5 mm
2
3G x 2,5 mm
2
3G x 4 mm
2
Alimentation moteur 230V 4G x 1 mm
2
4G x 1,5 mm
2
4G x 2,5 mm
2
Clignotant 24V 2 x 0,5 mm
2
2 x 1 mm
2
2 x 1,5 mm
2
Transmetteurs photocellules 2 x 0,5 mm
2
2 x 0.5 mm
2
2 x 0,5 mm
2
Récepteurs photocellules 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Alimentation accessoires 24V 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 1 mm
2
Dispositifs de commande et de sécurité
2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Fin de course 3 x 0,5 mm
2
3 x 1 mm
2
3 x 1,5 mm
2
Branchement antenne RG58 max. 10 m
