ITALIANO
Pag.
- Codice manuale:
119DV74 ver.
01/2011 © CAME cancelli automatici s.p.a. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.

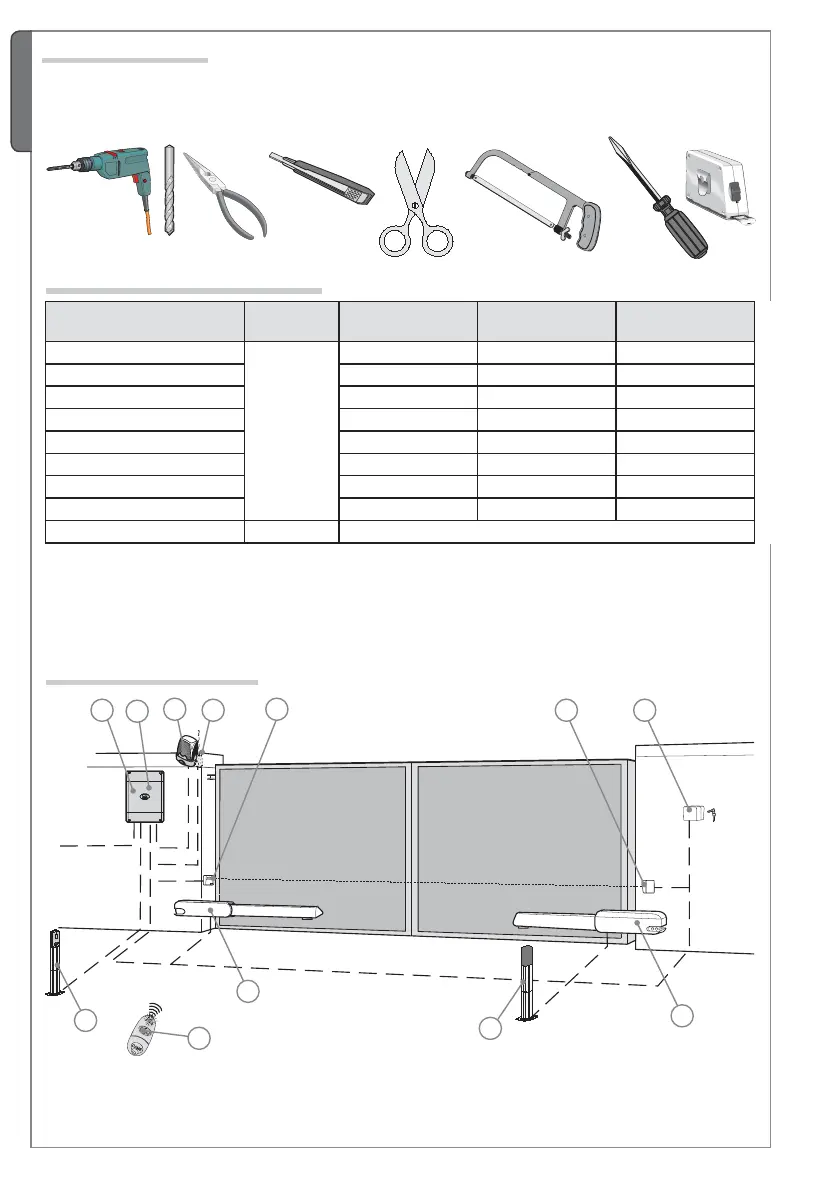

5.2 Attrezzi e materiali
Assicurarsi di avere tutti gli strumenti ed il materiale necessario, per effettuare l’installazione nella massima sicurezza, secondo
le normative vigenti. Di seguito in figura l’attrezzatura minima per l’installatore.
N.B. La sezione dei cavi, con lunghezza diversa dai dati in tabella, deve essere considerata sulla base degli e ettivi assorbimenti dei
dispositivi collegati, secondo le prescrizioni indicate dalla normativa CEI EN 60204-1.
Per i collegamenti che prevedano più carichi sulla stessa linea (sequenziali), il dimensionamento a tabella deve essere riconsiderato
sulla base degli assorbimenti e distanze e ettivi.
5.3 Tipologia cavi e spessori minimi
1) Motoriduttore
2) Quadro comando
3) Ricevente radio
4) Fotocellule
5.4 Impianto tipo
5) Selettore a chiave
6) Antenna
7) Lampeggiatore
8) Trasmettitore
Collegamento Tipologia cavo
Lunghezza cavo
1 < 10 m
Lunghezza cavo
10 < 20 m
Lunghezza cavo
20 < 30 m
Alimentazione quadro 230V
FROR CEI
20-22
CEI EN
50267-2-1
3G x 1,5 mm
2
3G x 2,5 mm
2
3G x 4 mm
2
Alimentazione motore 230V 4G x 1 mm
2
4G x 1,5 mm
2
4G x 2,5 mm
2
Lampeggiatore 2 x 0,5 mm
2
2 x 1 mm
2
2 x 1,5 mm
2
Trasmettitori fotocellule 2 x 0,5 mm
2
2 x 0.5 mm
2
2 x 0,5 mm
2
Ricevitori fotocellule 4 x 0,5 mm
2
4 x 0,5 mm
2
4 x 0,5 mm
2
Alimentazione accessori 24V 2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 1 mm
2
Dispositivi di comando e di sicureza
2 x 0,5 mm
2
2 x 0,5 mm
2
2 x 0,5 mm
2
Finecorsa 3 x 0,5 mm
2
3 x 1 mm
2
3 x 1,5 mm
2
Collegamento antenna RG58 max. 10 m
