Le applicazioni che seguono sono solo esempi, in quanto lo spazio per il fissaggio dell’automazione de gli accessori varia a
seconda degli ingombri. Spetta quindi all’installatore scegliere la soluzione più idonea.

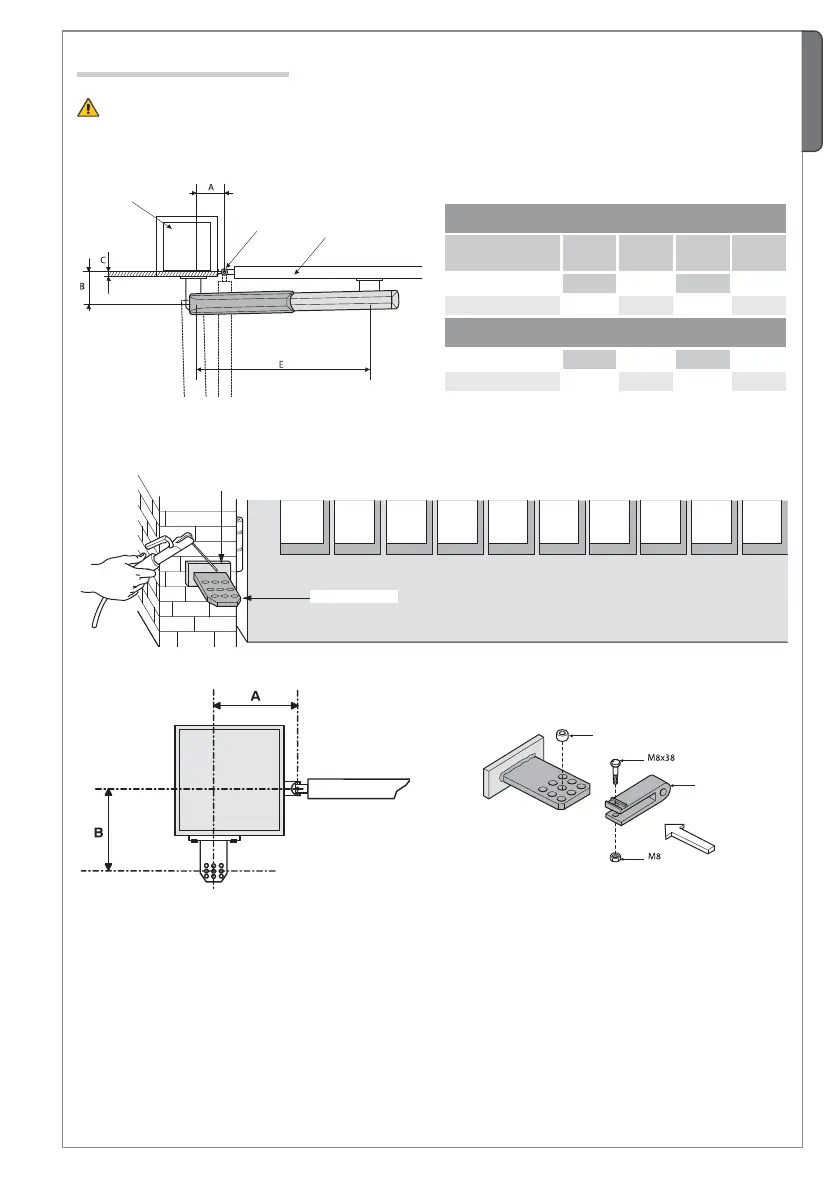

5.5 Montaggio
Applicare al pilastro la piastra di fissaggio con la staffa di coda rispettando le quote A e B (Tab. 3) tra l’asse della cerniera e il foro
centrale della staffa. La staffa di coda è dotata di ulteriori forature per variare l’angolo di apertura del cancello.
N.B.:
aumentando la misura B diminuisce l’angolo di apertura con conseguente diminuzione della velocità periferica e aumento della spinta
motore sull’anta. Aumentando la misura A aumenta l’angolo di apertura con conseguente aumento della velocità periferica e dimi-
nuzione della spinta motore sull’anta.
Pilastro
Cerniera
Anta posizione
chiusa
Tab. 3
Piastra di fi ssaggio
Sta a di coda
Boccola
Snodo di coda
Ante < 3 m
Apertura
A
mm
B
mm
C <
mm
E
mm
90° 130 130 60 720
120° 130 110 50 720
Ante < 5 m
90°
200 200
120 920
120°
200
140 70 920
