CAME ATI series User Manual

M8x10
M8x50
ITALIANO
Pag.
6
- Codice manuale:
119DV74
119DV74 ver.
1.0
01/2011 © CAME cancelli automatici s.p.a. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.

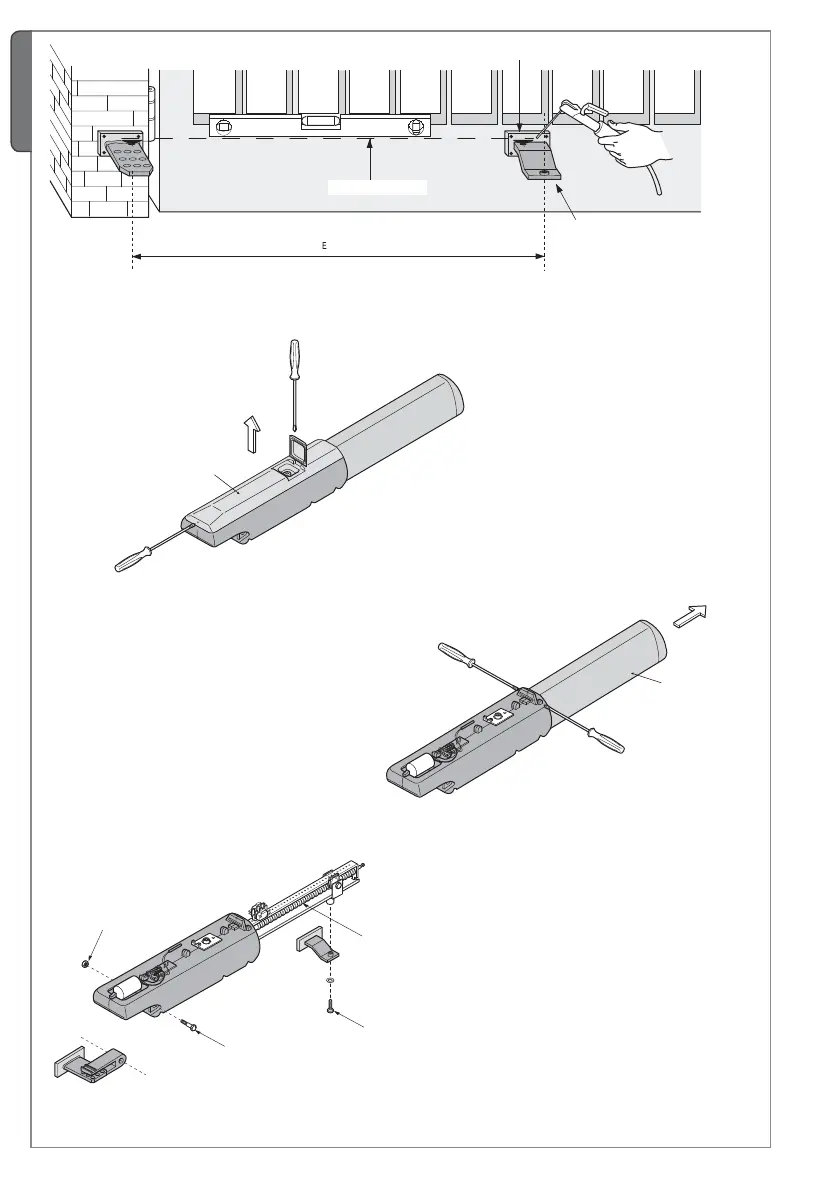

Svitare le due viti di fi ssaggio del carter e rimuoverlo.
Svitare le due viti di fi ssaggio dello stelo e rimuoverlo.
N.B: al momento dell’installazione è consigliabile lubrifi care (con grasso neutro) la vite senza fi ne e la boccola.
Procedere al fi ssaggio del motoriduttore alle due sta e.
Dado M8 autobloccante
Vite senza fi ne
Carter
Stelo
A cancello chiuso applicare sull’anta la piastra di fissaggio, verificando che la staffa di testa sia in asse orizzontale con la staffa di
coda e rispettando la misura E.
Livellare la sta a
Piastra di fi ssaggio
Sta a di testa

CAME ATI series Specifications

General

Operating Temperature	-20°C to +55°C
Warranty	2 years
Power Supply	230V AC
Max Gate Weight	800 kg
Max Gate Length	5 m
Opening Time	15 seconds
Thrust	3000N
Duty Cycle	30%
Control Options	Radio control
Safety Features	Obstacle detection
Manual Release	Yes
