CAME ATI series User Manual

CAME
180
ITALIANO
Pag.
7
- Codice manuale:
119DV74
119DV74
ver.
1.0
01/2011
© CAME cancelli automatici s.p.a. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.
Asta
porta-microinterruttore
Gruppo microinterruttore
Slitta azionamento
microinterruttore

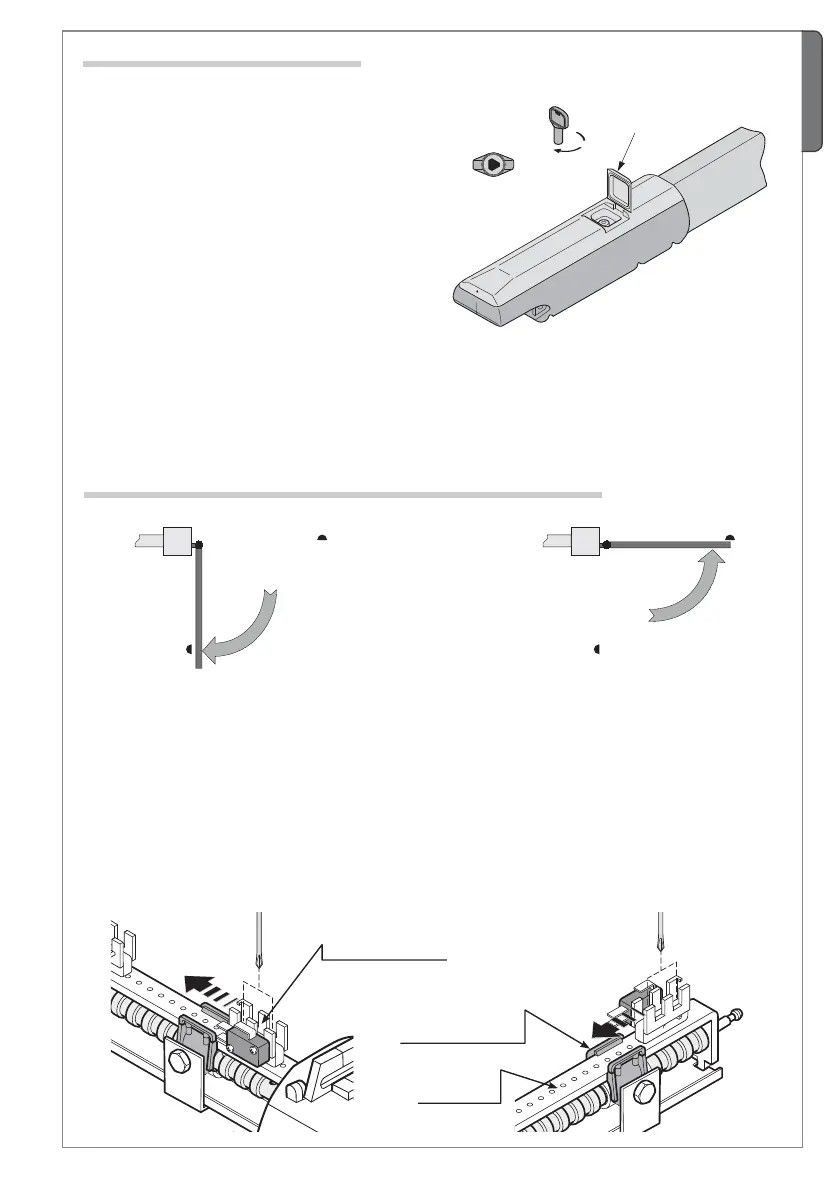

5.6 Sblocco a chiave personalizzata
Chiave
Sportellino
Lo sblocco va effettuato a motore fermo:
1) sollevare lo sportellino;
2) inserire e girare la chiave che istantaneamente sblocca
l’anta;
3) spingere o tirare l’anta manualmente.
Per bloccare nuovamente l’anta è sufficiente reinserire e
girare la chiave.
IN APERTURA
Sbloccare il motoriduttore e portare l’anta in posizione di
apertura massima desiderata.
Svitare le viti di fissaggio del gruppo microinterruttore di
apertura.
Far scorrere il gruppo sull’asta porta-microinterruttore fino a
raggiungere l’inserimento del micro di Stop in apertura, mediante
contatto sulla slitta di azionamento del microinterruttore.
Fissare saldamente il gruppo microinterruttore.
IN CHIUSURA
Sempre con il motoriduttore sbloccato, portare l’anta in chiusura.
Svitare le viti di fissaggio del gruppo microinterruttore di
chiusura.
Far scorrere il gruppo microionterruttore sull’asta
porta-microinterruttore fino a raggiungere l’inserimento del
micro di Stop in chiusura, mediante contatto sulla slitta di
azionamento del microinterruttore.
Fissare saldamente il gruppo microinterruttore.
5.7 Regolazione microinterruttori

CAME ATI series Specifications

General

Operating Temperature	-20°C to +55°C
Warranty	2 years
Power Supply	230V AC
Max Gate Weight	800 kg
Max Gate Length	5 m
Opening Time	15 seconds
Thrust	3000N
Duty Cycle	30%
Control Options	Radio control
Safety Features	Obstacle detection
Manual Release	Yes
