Pag.
- Code manuel:
119DV74 ver.
01/2011
© CAME cancelli automatici s.p.a. - Les données et les indications fournies dans ce manuel d’installation peuvent subir des modifications à tout moment sans avis préalable de la part de CAME cancelli automatici s.p.a.
FRANÇAIS
Les applications suivantes ne sont que des exemples, étant donné que l’espace pour le fixage de l’automatisme et de ses ac-
cessoires varie selon les encombrements, c’est donc l’installateur qui doit choisir la solution la plus appropriée.

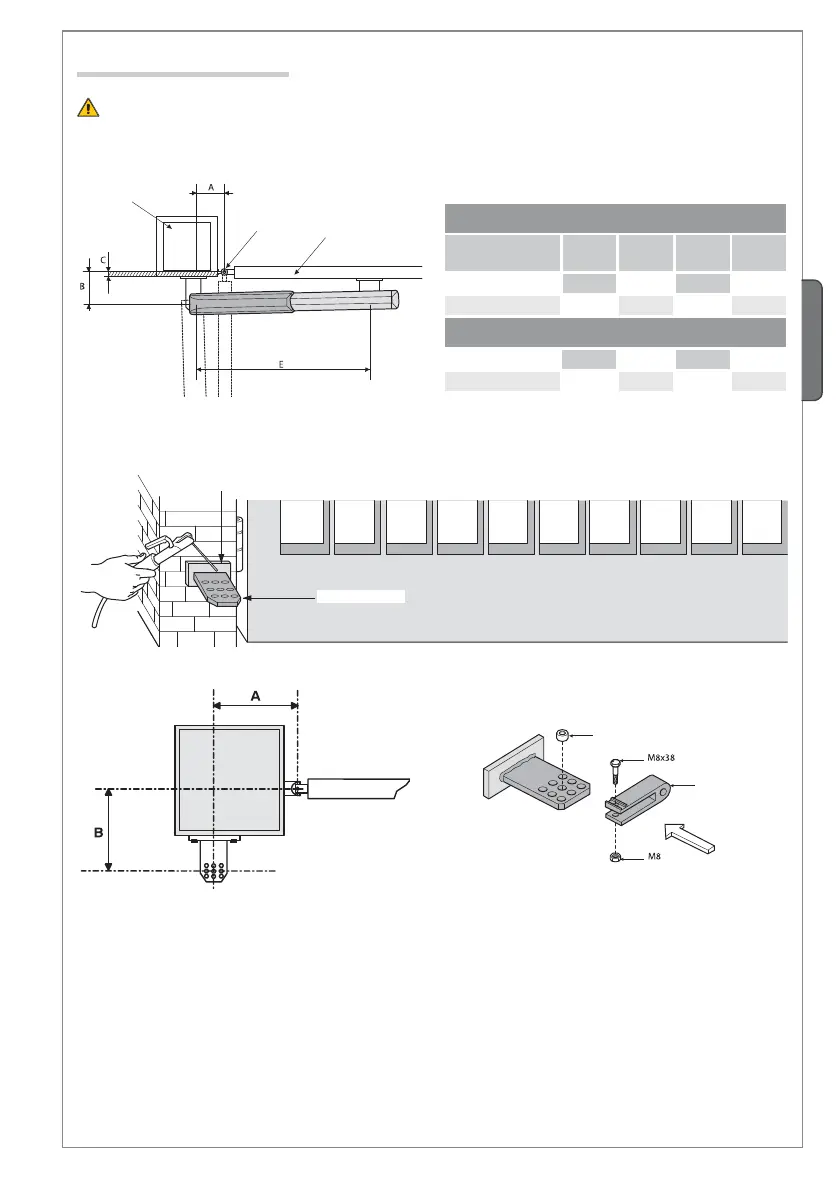

5.5 Montage
Appliquez la plaque de fixage avec l’étrier de queue au pilier en respectant les données A et B (Tableau 3) entre l’axe de la charnière
et le trou de l’étrier. L’étrier de queue est muni de trous supplémentaires pour pouvoir changer l’angle d’ouverture du portail.
N.B.: en augmentant la mesure B l’angle d’ouverture diminue et par conséquent la vitesse périphérique diminue et la poussée du
moteur sur le vantail augmente. En augmentant la mesure A l’angle d’ouverture augmente et par conséquent la vitesse périphérique
augmente et la poussée du moteur sur le vantail diminue.
Pilier
Charnière
Vantail position
fermeture
Plaque de fi xage
Étrier de queue
Bague
Articulation de
queue
Tab. 3
Vantaux < 3 m
Ouverture
A
mm
B
mm
C <
mm
E
mm
90° 130 130 60 720
120° 130 110 50 720
Vantaux < 5 m
90°
200 200
120 920
120°
200
140 70 920
