CAME ATI series User Manual

M8x10
M8x50
Pag.
6
- Code manuel:
119DV74
119DV74 ver.
1.0
01/2011
© CAME cancelli automatici s.p.a. - Les données et les indications fournies dans ce manuel d’installation peuvent subir des modifications à tout moment sans avis préalable de la part de CAME cancelli automatici s.p.a.
FRANÇAIS

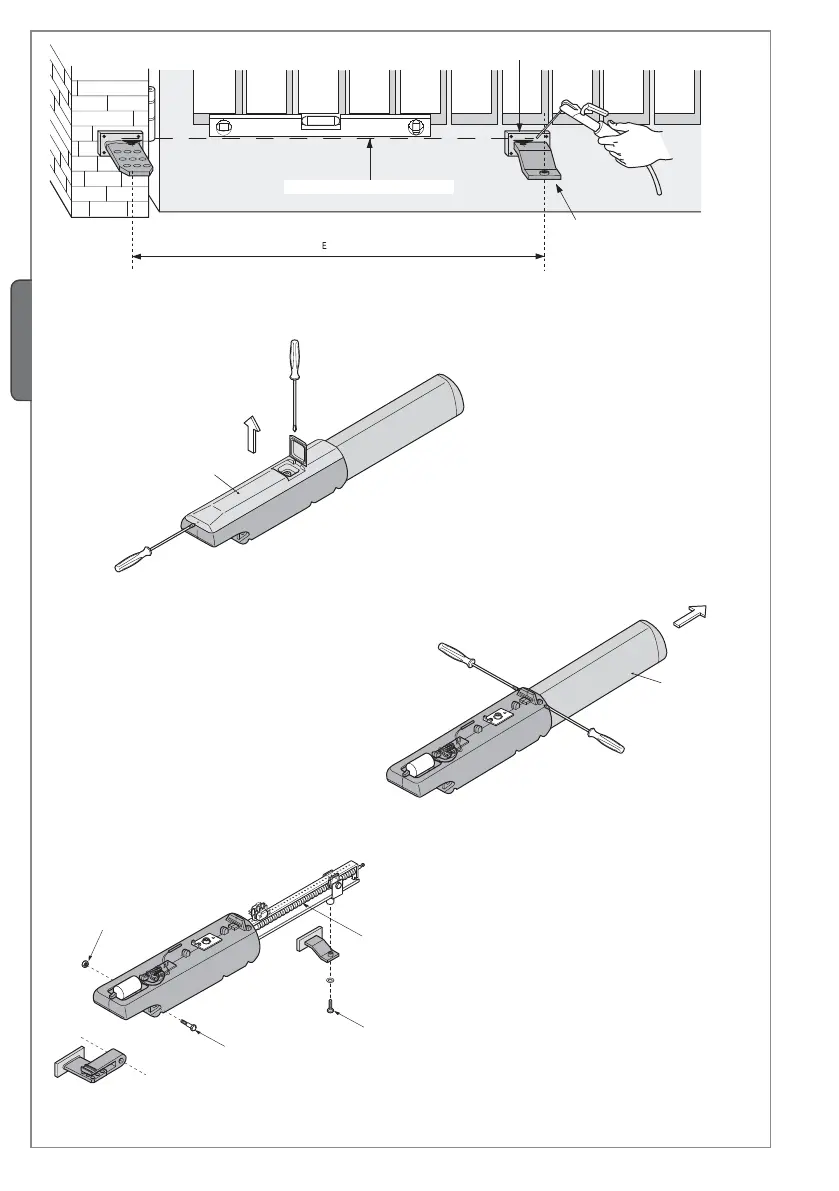

Dévissez les deux vis de fi xage du carter et prélevez-le.
Dévissez les deux vis de fi xage de la tige et prélevez-la.
N.B: avant de procéder à l’installation, il vaut mieux lubrifi er (avec une graisse neutre) la vis sans fi n et la bague.
Procédez au montage du motoréducteur aux deux étriers.
Écrou M8 autobloquant
Vis sans fi n
Carter
Tige
Avec le portail fermé, placez la plaque de fixage sur le vantail, après avoir contrôlé que l’étrier de tête est sur le même axe horizon-
tal que l’étrier de queue et en respectant la mesure E.
Mettre l’étrier au même niveau
Plaque de fi xage
Étrier de tête

CAME ATI series Specifications

General

Operating Temperature	-20°C to +55°C
Warranty	2 years
Power Supply	230V AC
Max Gate Weight	800 kg
Max Gate Length	5 m
Opening Time	15 seconds
Thrust	3000N
Duty Cycle	30%
Control Options	Radio control
Safety Features	Obstacle detection
Manual Release	Yes
