Pag.
7
- Code manuel:
119DV74
119DV74 ver.
1.0
01/2011
© CAME cancelli automatici s.p.a. - Les données et les indications fournies dans ce manuel d’installation peuvent subir des modifications à tout moment sans avis préalable de la part de CAME cancelli automatici s.p.a.
FRANÇAIS
Tige porte micro-
interrupteur
Groupe micro-interrupteur
Glissière actionnement
Micro interrupteur

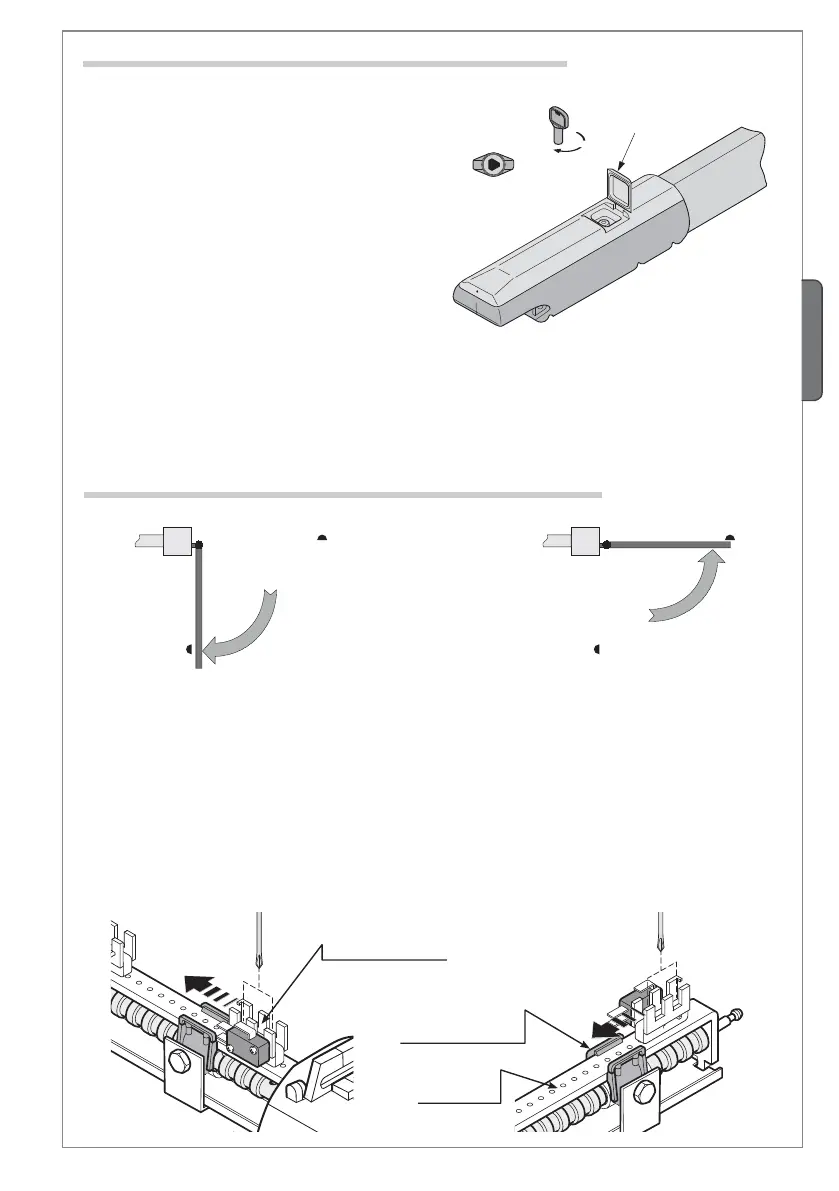

5.6 Déverrouillage avec clé personnalisée.
Clé
Volet
Le déverrouillage doit s’effectuer avec le moteur à l’arrêt :
1) soulevez le volet;
2) introduisez et tournez la clé qui déverrouille instantané-
ment le vantail;
3) poussez ou tirez le vantail manuellement.
Pour verrouiller de nouveau le vantail il suffit d’introduire
une autre fois la clé et de la tourner.
EN OUVERTURE
Débloquer le motoréducteur et amener le vantail sur la position
d’ouverture maximale désirée.
Dévisser les vis de fixation du groupe microinterrupteur
d’ouverture.
Faire coulisser le groupe sur le vantail porte-microinterrupteur
jusqu’à ce que le micro de Stop soit inséré en ouverture,
au moyen du contact sur le guide d’actionnement du
microinterrupteur.
Fixer solidement le groupe microinterrupteur.
EN FERMETURE
Toujours en conservant le motoréducteur débloqué, amener le
vantail en position de fermeture.
Dévisser les vis de fixation du groupe microinterrupteur de
fermeture.
Faire coulisser le groupe du microinterrupteur sur le vantail
porte-microinterrupteur jusqu’à ce que le micro de Stop
soit inséré en fermeture, au moyen du contact sur le guide
d’actionnement du microinterrupteur.
Fixer solidement le groupe microinterrupteur.
5.7 Réglage micro-interrupteurs
