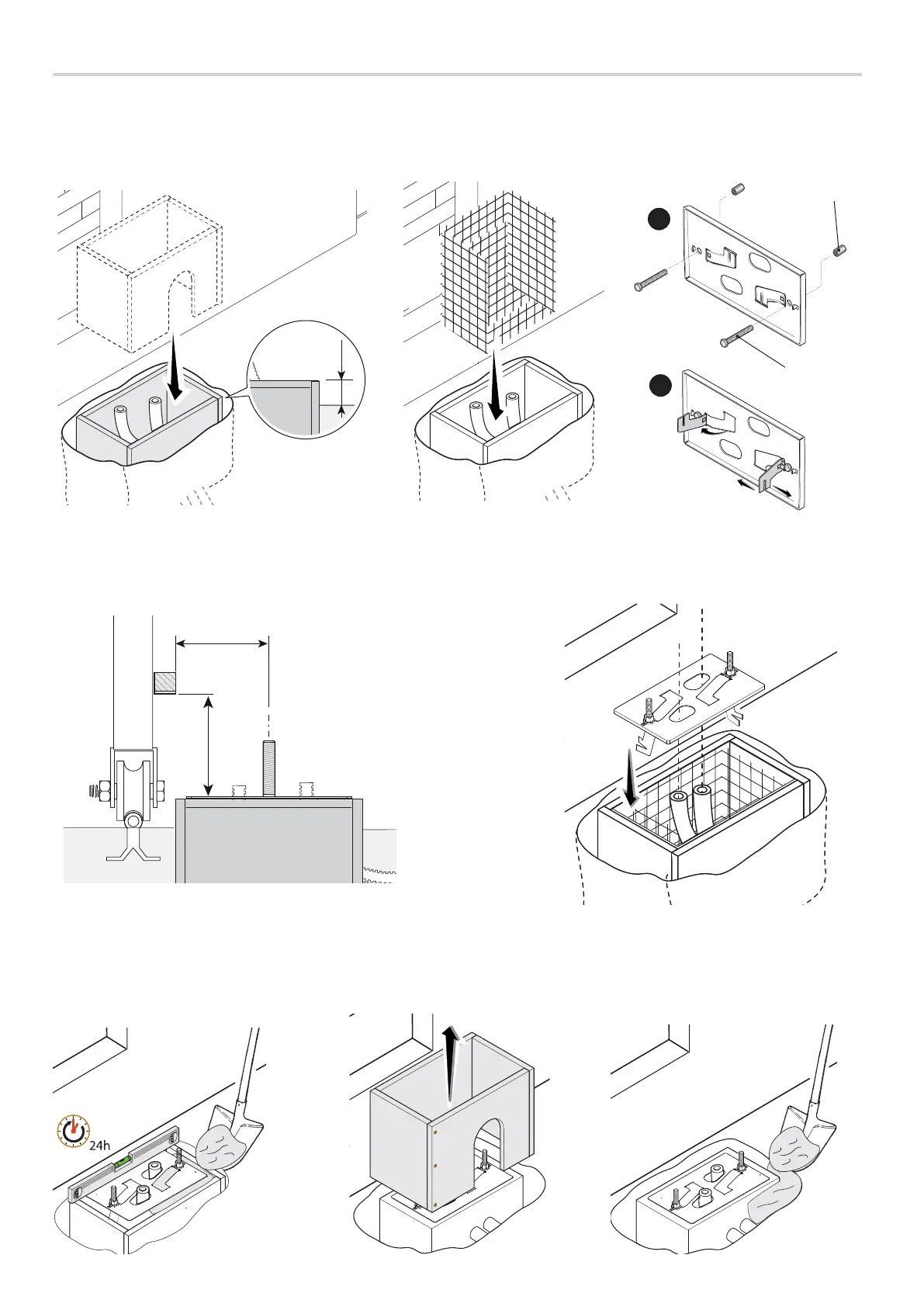

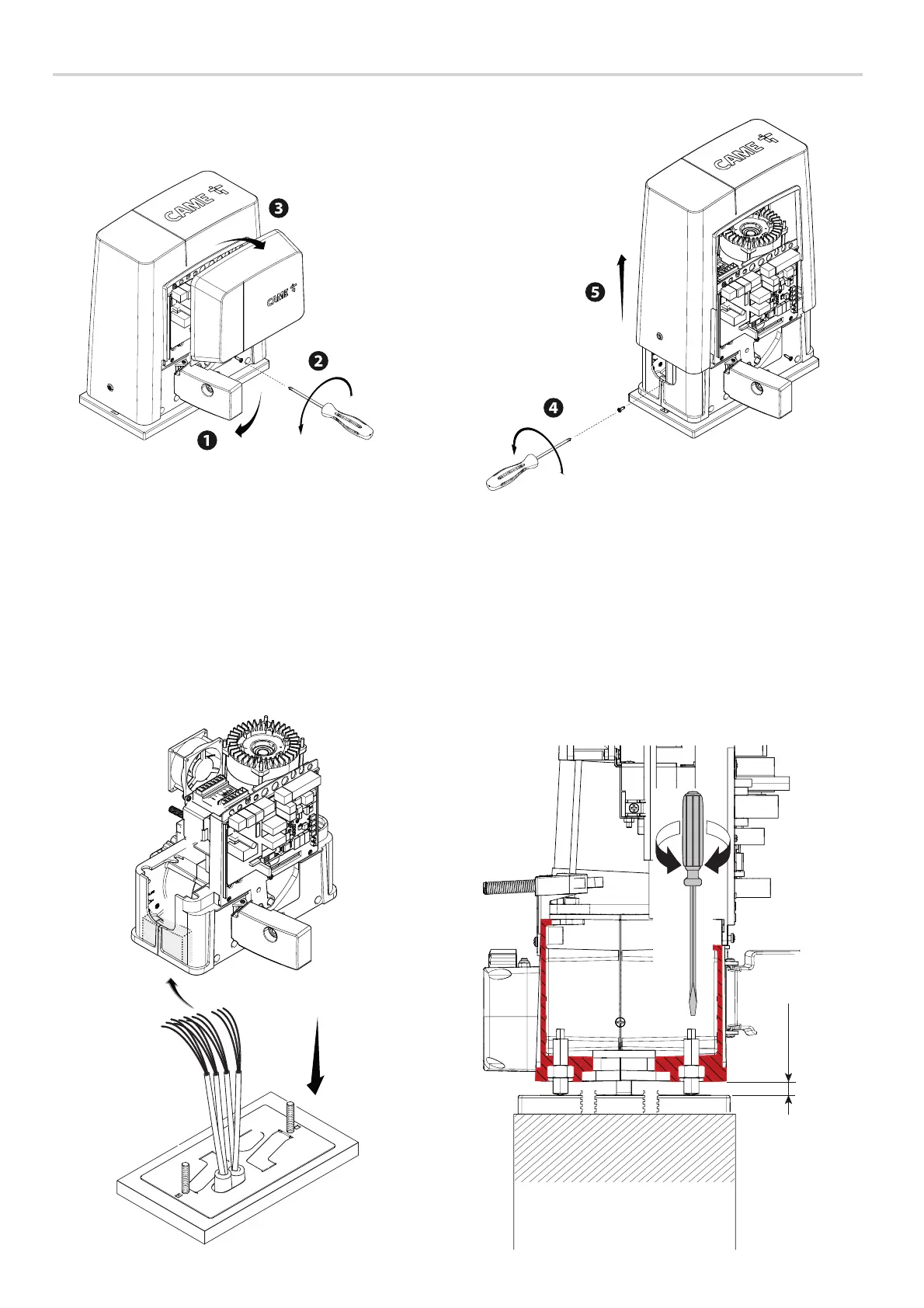

POSA DELLA PIASTRA DI FISSAGGIO
Preparare una cassa matta di dimensioni maggiori alla piastra di fissaggio e inserirla nello scavo. La cassa matta deve sporgere di 50 mm dal livello
del suolo.
Inserire una griglia di ferro all’interno della cassa matta per armare il cemento.
Inserire le viti nella piastra di fissaggio e bloccarle con i dadi. Estrarre le zanche preformate con un cacciavite o una pinza.
Nel caso in cui la cremagliera sia già presente, posizionare la piastra di fissaggio rispettando le misure riportate sul disegno.
Attenzione! I tubi devono passare attraverso i fori predisposti.
Riempire la cassa matta di cemento, la piastra deve essere perfettamente in bolla e con il filetto delle viti completamente in superficie.
Attendere che si solidifichi per almeno 24h.
Togliere la cassa matta e riempire di terra lo scavo attorno al blocco di cemento.
