6 - Руководство FA01413-RU - 02/2020 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Перевод оригинальных инструкций

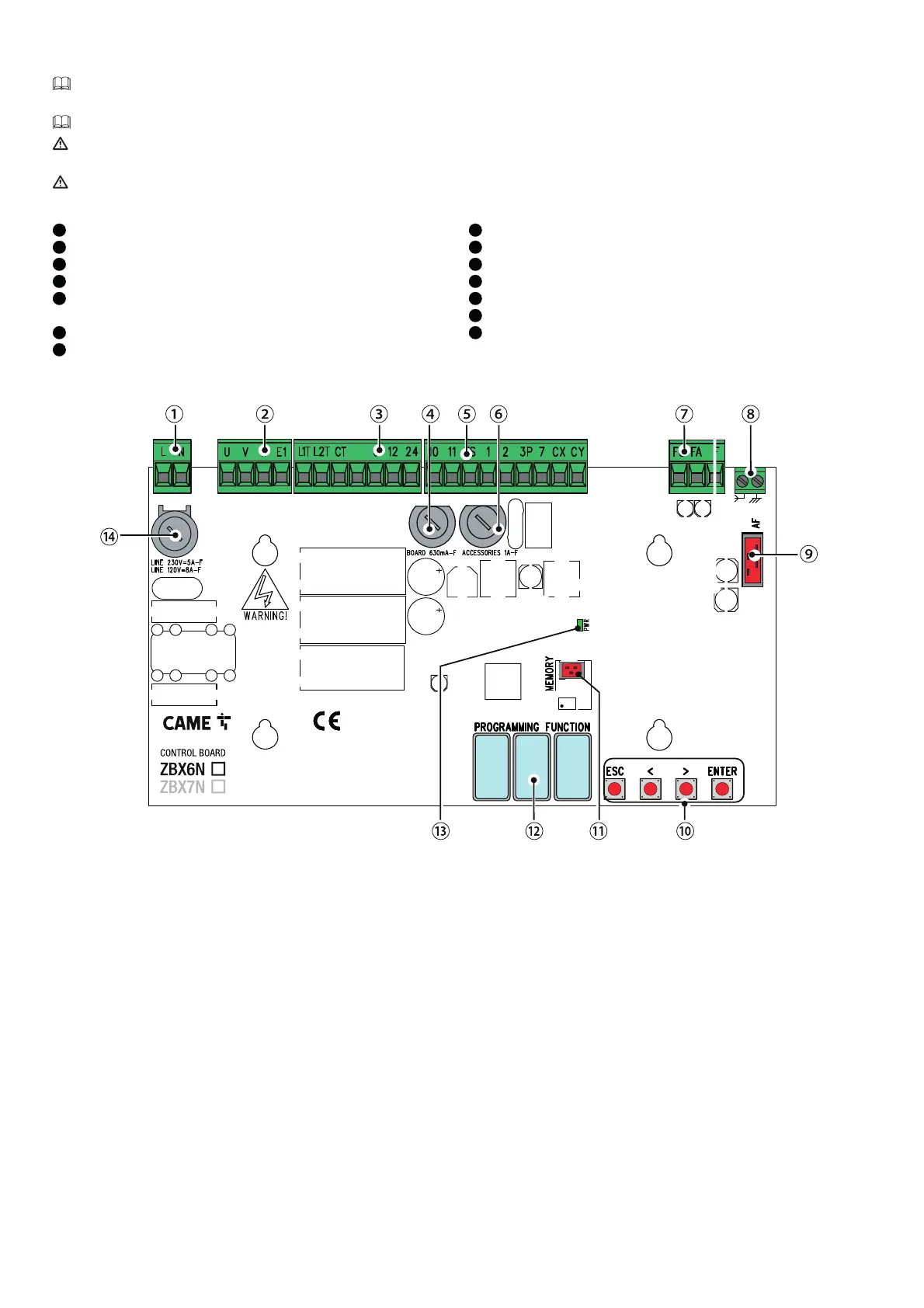

Электронная плата
Установка функций входных/выходных контактов, настройки времени и управление пользователями осуществляются и отображаются на
дисплее.
Все подключения защищены плавкими предохранителями.
Для обеспечения правильной работы перед установкой любой платы в разъем ОТКЛЮЧИТЕ СЕТЕВОЕ ЭЛЕКТРОПИТАНИЕ и отсоедините аккуму-
ляторы.
Перед началом работ по эксплуатации, ремонту, настройке и регулировке блока управления отключите сетевое электропитание и/или отсоеди-
ните аккумуляторы.
1
Клеммная панель электропитания
2
Клеммная панель для подключения электропривода
3
Клеммная панель для подключения трансформатора
4
Предохранитель для платы управления
5
Клеммная панель для подключения устройств управления и безопас-
ности
6
Предохранитель для дополнительных устройств
7
Клеммная панель для подключения концевых микровыключателей (Н.З.
контакт)
8
Клеммная панель для подключения антенны
9
Разъем подключаемой платы радиоприемника (AF)
10
Кнопка программирования
11
Разъем для карты памяти
12
Дисплей
13
Светодиодный индикатор наличия напряжения электропитания
14
Входной предохранитель
