CAME BX608ALS

18 - Instrukcja FA01413-PL - 02/2020 - © CAME S.p.A. - Producent zastrzega sobie prawo do wprowadzania zmian wtreści instrukcji bez wcześniejszego powiadomienia. - Tłumaczenie oryginalnej instrukcji

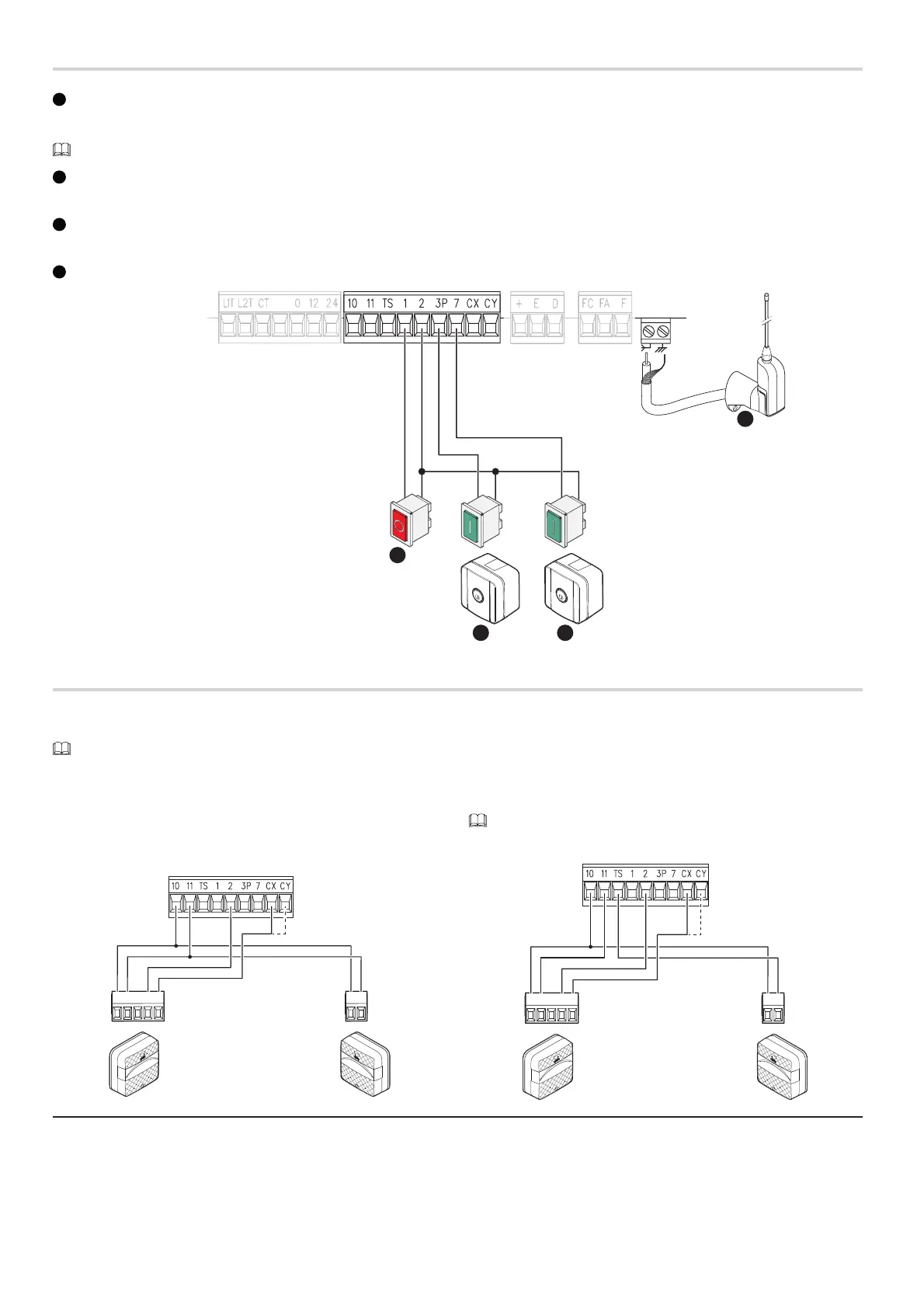

Urządzenia sterujące
1
Przycisk STOP (styk NC)
Zatrzymuje bramę i wyklucza jej ewentualne automatyczne zamknięcie. Użyć urządzenia sterującego w celu wznowienia ruchu.
Jeżeli styk nie jest wykorzystywany, musi zostać dezaktywowany na etapie programowania.
2
Urządzenie sterujące (styk NO)
Funkcja OTWIERANIE CZĘŚCIOWE
3
Urządzenie sterujące (styk NO)
Funkcja OTWIERANIE–ZAMYKANIE (krok–krok) lub OTWIERANIE–STOP–ZAMYKANIE–STOP (sekwencyjna)
4
Antena zprzewodem RG58
2 3
1
4
Urządzenia zabezpieczające
Podczas programowania skonfigurować rodzaj czynności, która będzie wykonywana przez podłączone do wejścia urządzenie.
Podłączyć urządzenia zabezpieczające do wejść CX i/lub CY.
Jeżeli nie są używane, styki CX i/lub CY muszą zostać dezaktywowane na etapie programowania.
Fotokomórki DELTA
Standardowe podłączenie
Fotokomórki DELTA
Podłączenie z testem bezpieczeństwa
Patrz funkcja F5 – test zabezpieczeń.
+
10
-
11 NO C NC
+
10
-
11
RX TX
+
10
-
11 NO C NC
+
10
-
11
RX TX
