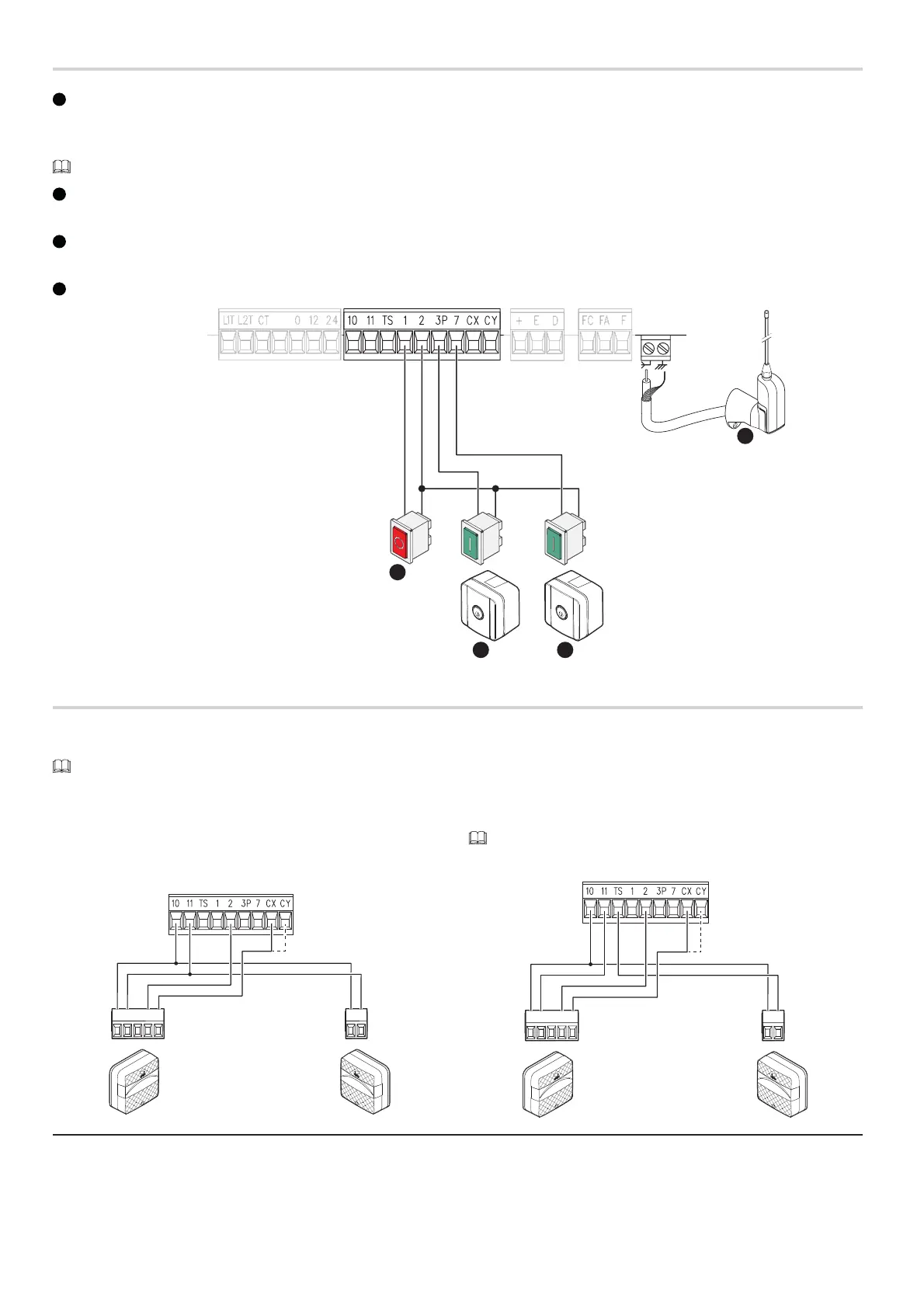

Устройства управления
1
Кнопка «СТОП» (Н.З. контакт).
Останавливает ворота и отменяет последующий цикл автоматического закрывания. Для возобновления движения необходимо использовать соответству-
ющее устройство управления.
Если этот контакт не используется, его следует отключить на этапе программирования.
2
Устройство управления (Н.Р. контакт)
Функция «ЧАСТИЧНОЕ ОТКРЫТИЕ»
3
Устройство управления (Н.Р. контакт)
Функция «ОТКРЫТЬ-ЗАКРЫТЬ» (пошаговый режим) или «ОТКРЫТЬ-СТОП-ЗАКРЫТЬ-СТОП» (последовательный режим)
4
Антенна с кабелем RG58
2 3
1
4
Устройства безопасности
На этапе программирования настройте действие, которое должно выполняться подключенным к контакту устройством.
Подключите устройства безопасности ко входам CX и/или CY.
Если контакты CX и/или CY не используются, их необходимо отключить при программировании.
Фотоэлементы DELTA
Стандартное подключение
Фотоэлементы DELTA
Подключение с диагностикой
См. функцию F5 «Диагностика устройств безопасности».
+
10
-
11 NO C NC
+
10
-
11
RX TX
+
10
-
11 NO C NC
+
10
-
11
RX TX
