CAME BX608ALS

6 - Instrukcja FA01413-PL - 02/2020 - © CAME S.p.A. - Producent zastrzega sobie prawo do wprowadzania zmian wtreści instrukcji bez wcześniejszego powiadomienia. - Tłumaczenie oryginalnej instrukcji

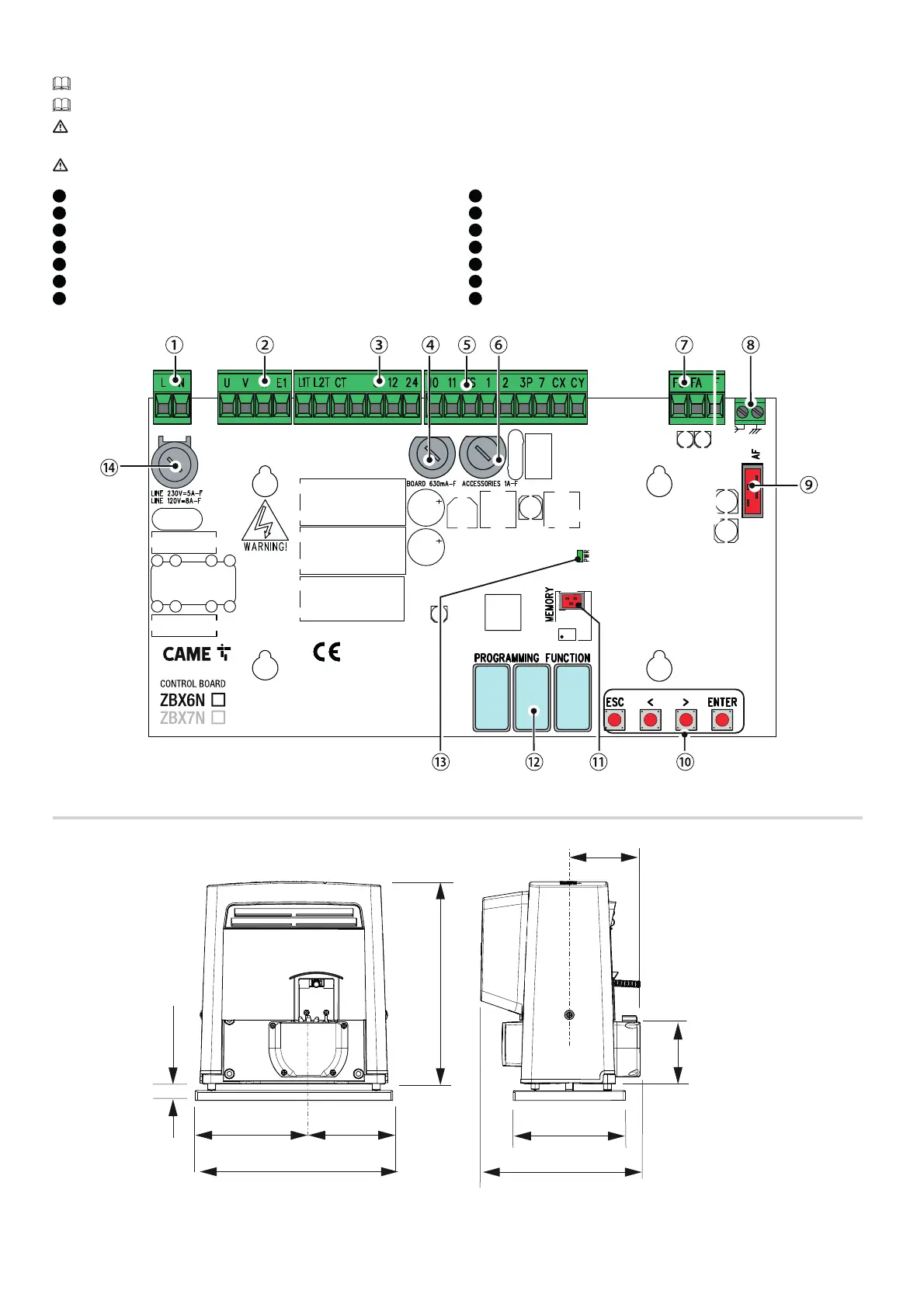

Płyta elektroniczna
Funkcje na stykach wejściowych iwyjściowych, regulacje czasów izarządzanie użytkownikami są ustawiane iwyświetlane na wyświetlaczu.
Wszystkie obwody są chronione przez bezpieczniki szybkie.
Aby zapewnić prawidłowe funkcjonowanie, przed wpięciem jakiejkolwiek płytki, KONIECZNE JEST ODŁĄCZENIE ZASILANIA SIECIOWEGO i ewentualnych
baterii.
Przed rozpoczęciem prac na panelu sterowania należy odłączyć napięcie sieciowe oraz ewentualne baterie.
1
Listwa zaciskowa do podłączenia zasilania
2
Listwa zaciskowa do podłączenia motoreduktora
3
Listwa zaciskowa do podłączenia transformatora
4
Bezpiecznik do płyty elektronicznej
5
Listwa zaciskowa do podłączenia urządzeń sterujących i zabezpieczających
6
Bezpiecznik do akcesoriów
7
Listwa zaciskowa do podłączenia mikrowyłączników krańcowych (styk NC)
8
Listwa zaciskowa do podłączenia anteny
9
Gniazdo do wpinanej karty częstotliwości radiowych (AF)
10
Przyciski do programowania
11
Gniazdo karty Memory Roll
12
Wyświetlacz
13
Dioda LED sygnalizująca obecność napięcia
14
Bezpiecznik sieciowy
Wymiary
170
130
300
22 max.
307,5
105
107
170
241,5
