13 - Instrukcja FA01413-PL - 02/2020 - © CAME S.p.A. - Producent zastrzega sobie prawo do wprowadzania zmian wtreści instrukcji bez wcześniejszego powiadomienia. - Tłumaczenie oryginalnej instrukcji

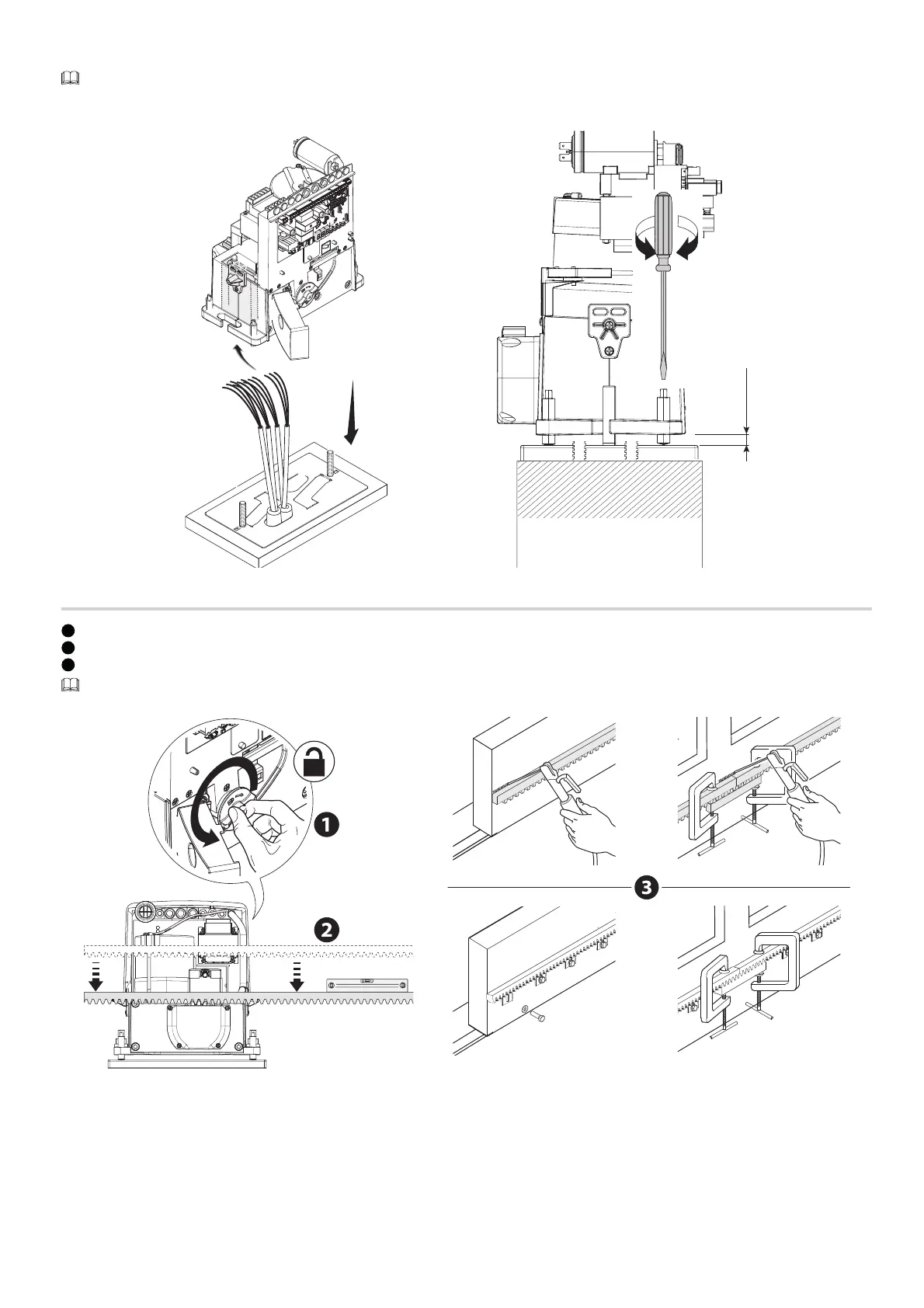

Postawić napęd na płycie mocującej.
Przewody elektryczne muszą zostać poprowadzone pod skrzynią napędu
Unieść napęd na wysokość 5–10 mm nad płytę, używając w tym celu gwintowanych nóżek, aby umożliwić ewentualną późniejszą regulację luzu między kołem
zębatym a zębatką.
5 ÷ 10
Montaż zębatki
1
Wysprzęglić napęd.
2
Oprzeć zębatkę na kole zębatym.
3
Przyspawać lub zamocować zębatkę na całej długości bramy.
Do połączenia modułów zębatki posłużyć się jej niepotrzebnym odcinkiem, podłożyć go pod miejsce połączenia i zablokować dwoma zaciskami
imadłowymi.
