Base-guida
Base-guide
Führungsschienen-Basis
Base-guia
Asse motore = Foro "A"
Motor axis = Hole "A"
Axe du moteur = Trou "A"
Motorachse = Bohrung "A"
Eje motor = Agujero "A"
110
750
Barra di collegamento
Connector bar
Barre de raccordement
Verbindungssyange
Barra de union
*
*
Da saldare se la porta é troppo flessibile
Weld if the door in not sufficiently rigid
A souder si la porte est trop flexible
Zu verschweißen, wenn das Tor zu flexibel ist.
A soldar si la puerta es demasiado flexible
E 785 A
H
D
D = Distanza minima possibile
Minimum possible distance
Distance minimum possible
Kleinstmöglicher Abstand
Distancia minima posible

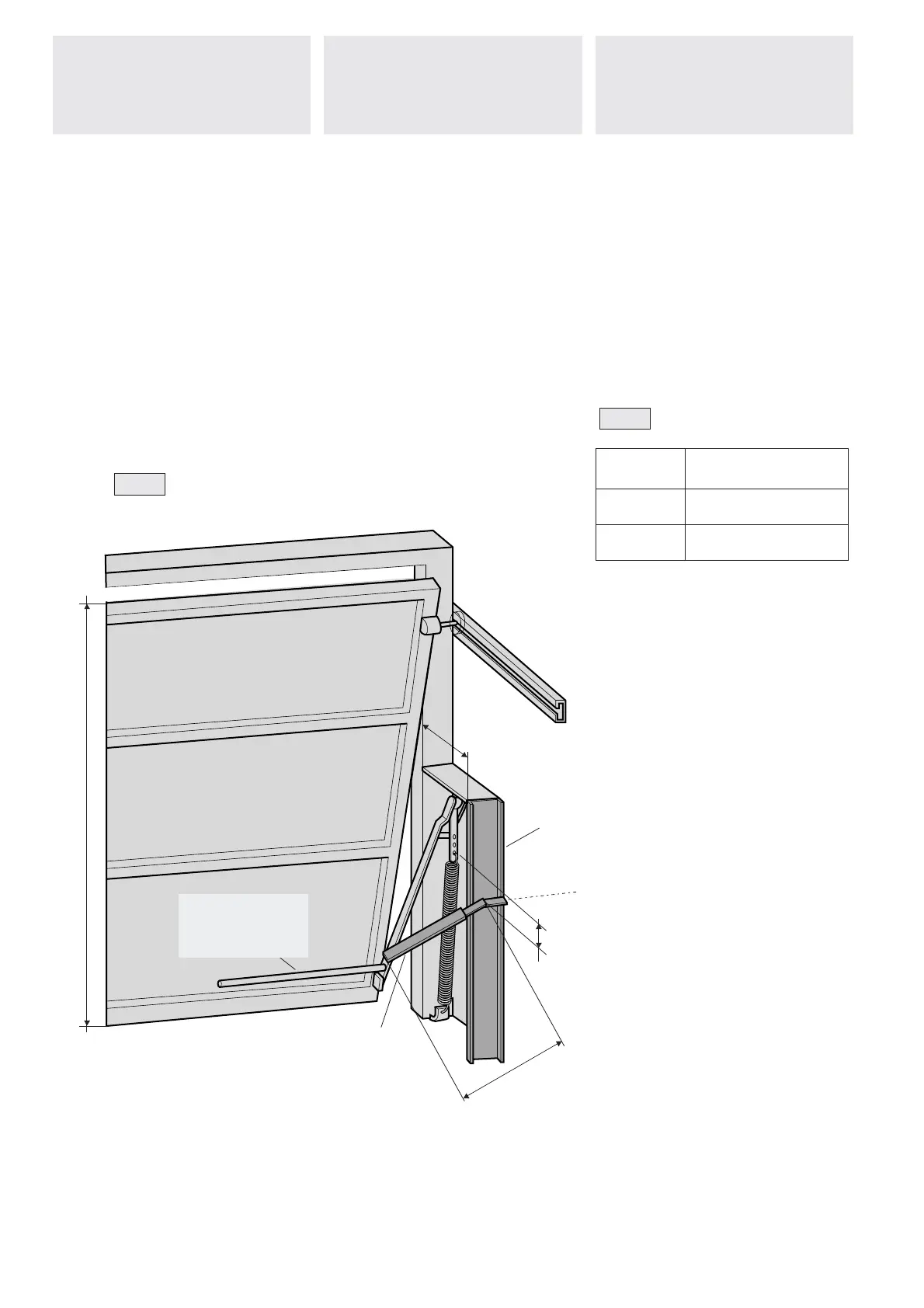

Fig. 1
Tav. 1
- Applicare la base-guida E001 come da fi g. 1 rispet-
tando le quote di tav. 1.
- Applicare il motore e i rinvii come da pag. 7 e i bracci
telescopici dritti E785A.
- Procedere ai collegamenti elettrici e alle regolazioni.
Nota: per l’installazione laterale di due motori, applicare
due basi-guida e procedere come sopra descritto.
- Fit the base-guide E001 as shown in fi g. 1. Observe
the distances shown in table 1.
- Fit the motor and the transmission system as shown
on page 7 and fi t the straight telescopic arms E785A.
- Connect up the wiring and perform the necessary
adjustments.
Note: for lateral installation with two motors, fi t the two
base-guides and proceed as described above.
- Instale la base guía E001 como muestra la fi g. 1,
respetando medidas de la tab. 1.
- Instale el motor y las transmisiones como se describe
en la pág. 7, y los brazos telescópicos rectos E785A.
- Haga las conexiones eléctricas y las regulaciones.
Nota: para la instalación lateral de dos motores, monte
las dos bases-guía y proceda como indicado más arriba.
PORTA BASCULANTE A TOTALE RIENTRANZA CON MOLLE E
MOTORE APPLICATO LATERALMENTE
FULLY-RETRACTING OVERHEAD DOOR WITH SPRING
BALANCING AND LATERALLY-MOUNTED MOTOR
PUERTA BASCULANTE TOTALMENTE ESCAMOTEABLE DE
MUELLES Y MOTOR MONTADO EN EL CENTRO
H
mm
BRACCIO - ARM - BRAZO
2000-2400 E785A
2400-2700 E785A+E787A
D = Distanza minima possibile
Minimum possible distance
Distancia minima posible
Base-guida
Base -guide
Base -guia
Asse motore = Foro “A”
Motor axis = Hole “A”
Eje motor = Aguiero “A”
* Da saldare se la porta é troppo fl essibile
Weld it the door in not su eciently rigid
A soldar si la puerta es demasiado fl exible
* Barra di collegamento
Connector bar
Barra de unio
