H
H/2
H/2
Foro "A"
Hole "A"
Trou "A"
Bohrung "A"
Agujero "A"
Asse motore
Motor axis
Axe du moteur
Motorachse
Eje motor
Staffa angolare
Angle Bracket
Etrier
Eckbügel
Estribo angular
Base-guida
Base-guide
Führungsschienen-Basis
Base-guia
Contrappeso
Counterweight
Rail vertical
Gegengewicht
Contrapeso
E 785 A

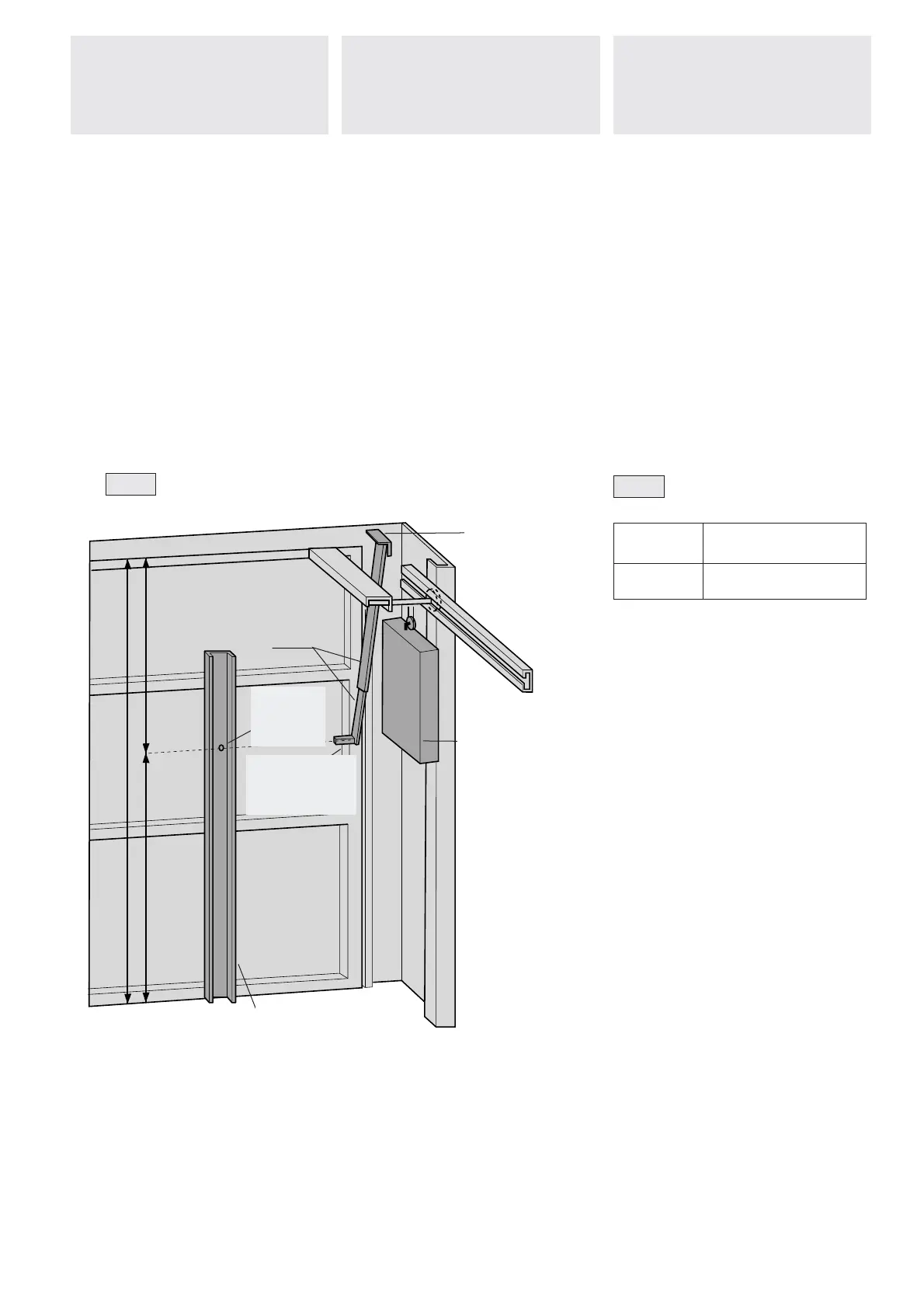

Fig. 1
Tav. 1
- Applicare la base-guida E001 come da fi g. 1 rispet-
tando le quote di tav. 1.
- Applicare il motore e i rinvii come da pag. 7 e i bracci
telescopici dritti E785A.
- Installare I’E781A, I’E782A, procedere ai collegamenti
elettrici e alle regolazioni.
Nota: per l’installazione later
ale di uno o due motori,
veder
e pag. 11.
- Fit the base-guide E001 as shown in fi
g. 1. Obser
ve
the distances shown in table 1.
- Fit the motor and the tr
ansmission system as shown
on page 7 and fi t the straight telescopic arms E785A.
- Fit the E781A and E782A. Connect up the wiring and
perform the necessar
y adjustments.
Note: for later
al installation with one or two motors,
r
efer to page 11.
- Instale la base guía E001 corno muestr
a la fi
g. 1,
r
espetando las medidas de la tab 1.
- Instale el motor y las transmisiones como se describe
en la pág. 7 y los brazos telescópicos rectos E785A.
- Instale el E781A y el E782A y haga las conexiones
eléctricas y las r
egulaciones.
Nota: para la instalación lateral de uno o dos motores,
véase pág. 11.
PORTA BASCULANTE A TOTALE RIENTRANZA CON
CONTRAPPESI E MOTORE APPLICATO CENTRALMENTE
FULLY-RETRACTING OVERHEAD DOOR WITH
COUNTERWEIGHTS AND CENTRALLY-MOUNTED MOTOR
PUERTA BASCULANTE TOTALMENTE ESCAMOTEABLE POR
CONTRAPESOS Y MOTOR MONTADO EN EL CENTRO
Sta a angolare
Angle Bracket
Estribo angular
Contrappeso
Counterweight
Contrapeso
Base-guida
Base-guide
Base-guia
Foro “A”
Hole “A”
Agujero “A”
Asse motore
Motor axis
Eje motor
H
mm
BRAS -ARM - HEBELARM
2000-2700 E785A+E787A
