16 - Manuale FA0119 8 M 0 6 - 06/2018 - © CAME S.p.A. - I contenuti del manuale sono da ritenersi suscettibili di modifica in qualsiasi momento senza obbligo di preavviso
. -
Traduzione delle istruzioni originali
Foro "A"
Hole "A"
Trou "A"
Bohrung "A"
Agujero "A"
Base-guida
Base-guide
Führungsschienen-Basis
Base-guia
Rinvio
Transmission system
Renvoi
Vorgelege
Reenvio
Min. 15
Asse motore
Motor axis
Axe du moteur
Motorachse
Eje motor
Asse braccio porta
Door arm axis
Axe bras de la porte
Achse Torarm
Eje brazo puerta
H
110
Min 20
Carter contrappeso
Counterweight casing
Carter rail vertical
Gegengewichtskasten
Càrter contrapeso
E 786 A

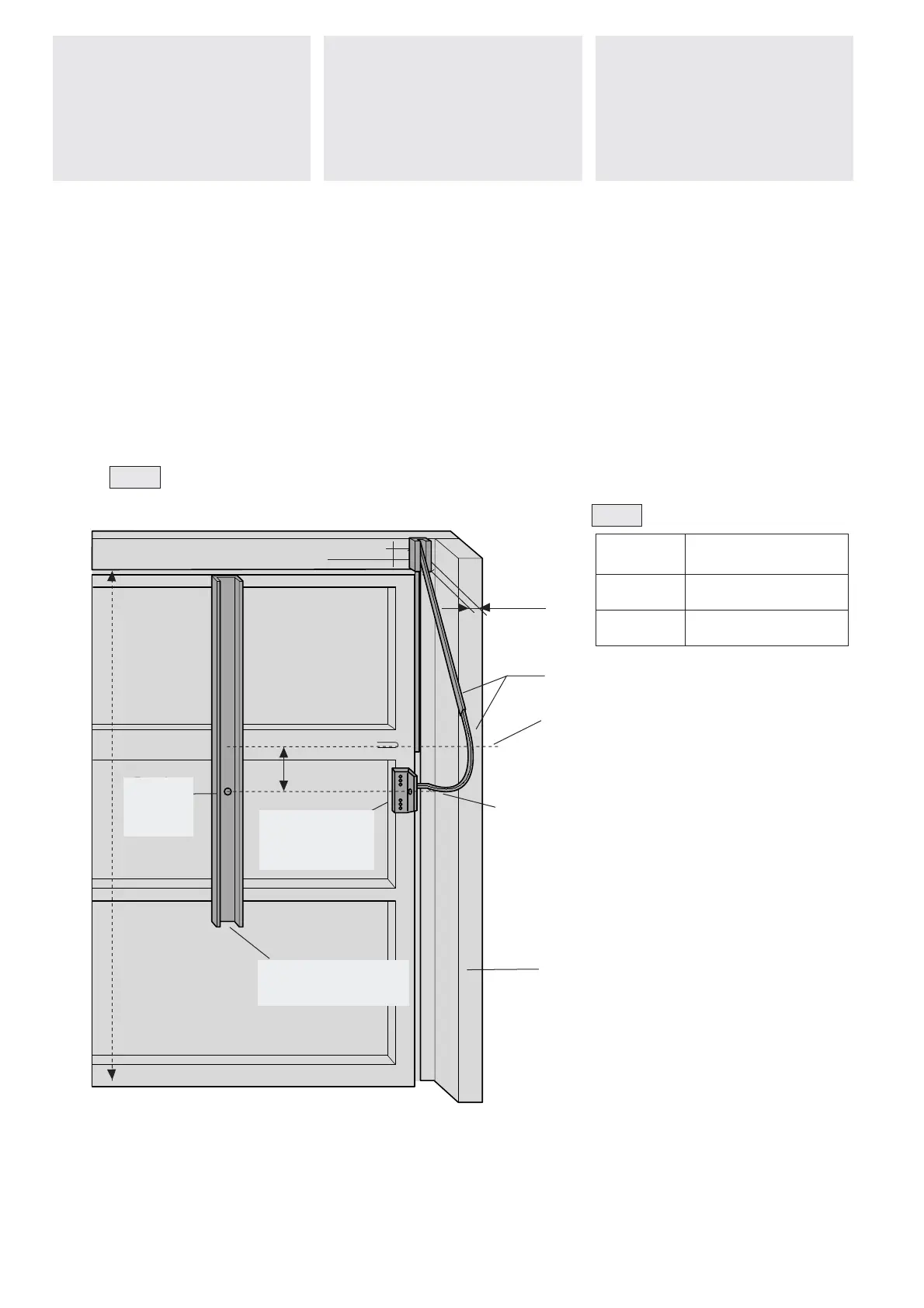

Fig. 1
Tav. 1
PORTA BASCULANTE A CONTRAPPESI O A MOLLE SENZA
GUIDA CUSCINETTO AVENTE SPAZIO UTILE TRA BRACCIO
PORTA E CARTER DEL CONTRAPPESO NON INFERIORE A 15
MM, CON MOTORE APPLICATO CENTRALMENTE
OVERHEAD DOOR WITH COUNTERWEIGHTS,OR SPRING
BALANCING WITHOUT BEARING GUIDE; GAP BETWEEN DOOR
ARM AND COUNTERWEIGHT CASING AT LEAST 15 MM;
CENTRALLY-MOUNTED MOTOR
PUERTA BASCULANTE POR CONTRAPESOS O MUELLES SIN
GUÍA COJINETE CON UN ESPACIO ÚTIL ENTRE EL BRAZO
PUERTA Y EL CÁRTER DEL CONTRAPESO NO INFERIOR A 15
MM, CON MOTOR MONTADO EN EL CENTRO
- Applicare la base-guida E001 come da fi g. 1 rispet-
tando le quote di tav. 1.
Applicare il motore e i rinvii come da pag. 7 e i br
acci
telescopici cur
vi E786A.
Installare gli accessori di rinvio E781A, il tubo di tra-
smissione E782A e proceder
e ai collegamenti elettrici
e alle r
egolazioni.
Nota: per l’installazione later
ale di uno o due motori,
vedere pag. 11.
- Fit the base-guide E001 as shown in fi
g. 1. Obser
ve
the distances shown in table 1.
- Fit the motor and the tr
ansmission system as shown
on page 7 and fi t the curved telescopic arms E786A.
- Fit the E781A and E782A. Connect up the wiring and
perform the necessar
y adjustments.
Note: for later
al installation with one or two motors,
r
efer to page 11.
- Instale la base guía E001 corno muestr
a la fi
g. 1,
r
espetando las medidas de la tab 1.
- Instale el motor y las transmisiones como se describe
en la pág. 7 y los brazos telescópicos curvos E786A.
- Instale los accesorios de transmisión E781A , el tubo
de transmisión E782A y haga las conexiones eléctricas
y las regulaciones.
Nota: para la instalación lateral de uno o más motores,
véase pág 11.
H
mm
BRACCIO - ARM - BRAZO
2400 E786A
2400-2700 E786A+E787A
Asse braccio porta
Door arm axis
Eje brazo puerta
Asse motore
Motor axis
Eje motor
Carter contrappeso
Counterweight casing
Càrter contrapeso
Foro “A”
Hole “A”
Aguiero “A”
Rinvio
Transmission system
Reenvio
Base-guida
Base-guide
Base-guia
