Traduzione delle istruzioni originali

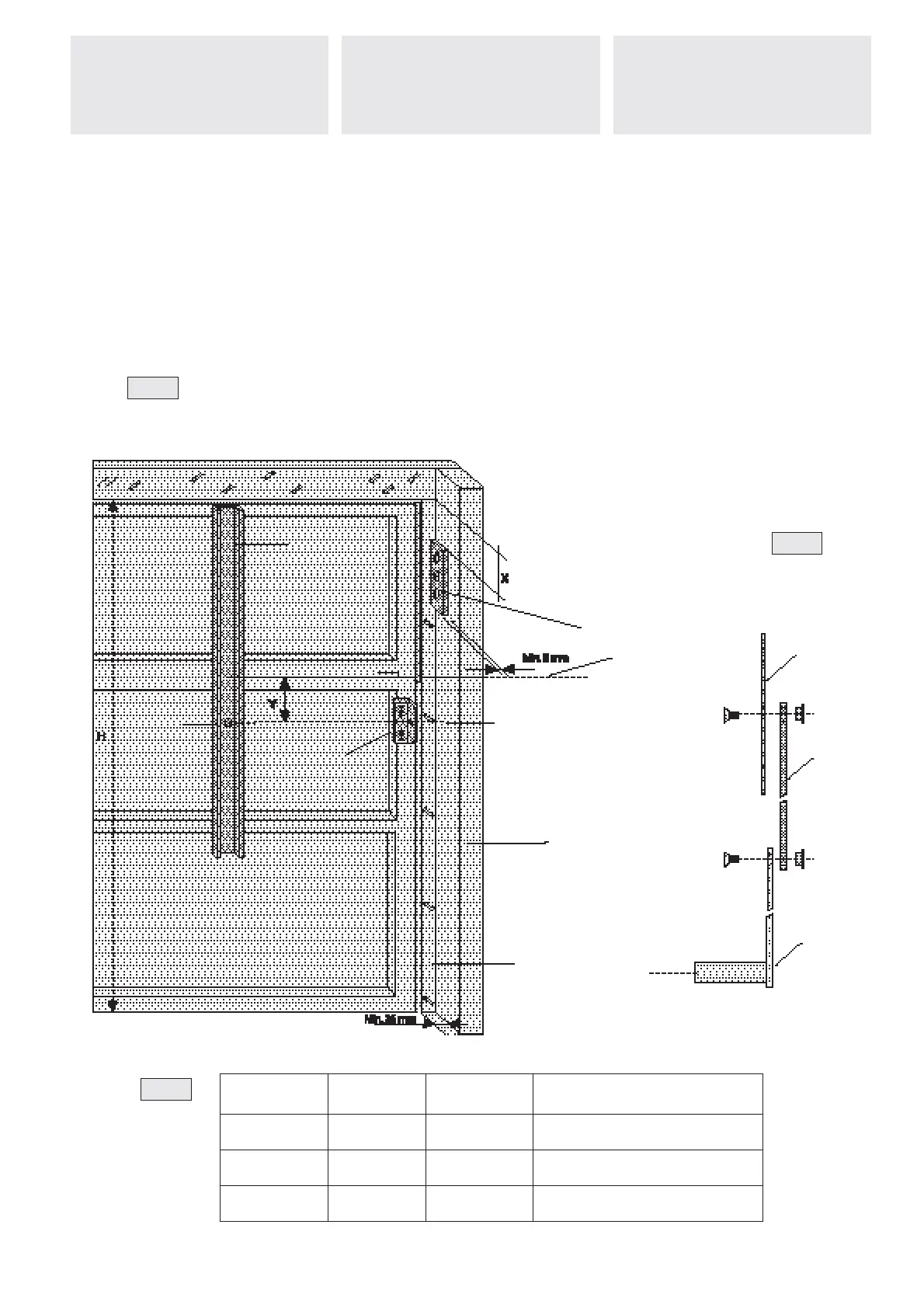

Fig. 1
- Applicare la base-guida E001 e la sta a di ancoraggio
come da fi g. 1 rispettando le quote di tav.1.
- Applicare il motore e i rinvii come da pag. 7 e i bracci
snodati E783 come da fi g. 2.
- Installar
e gli accessori di rinvio E781A, il tubo di tra-
smissione E782A e proceder
e ai collegamenti elettrici
e alle r
egolazioni.
Nota: per l’installazione later
ale di uno o due motori,
veder
e pag. 11.
PORTA BASCULANTE A CONTRAPPESI O A MOLLE CON GUIDA
CUSCINETTO DI MINIMO 25 MM E MOTORE APPLICATO
CENTRALMENTE
- Fit the base-guide E001 and the anchor bracket as
shown in fi
g. 1. Observe the distances shown in table 1.
- Fit the motor and the transmission system as shown
on page 7 and fi t the ar
ticulated arms E783 as shown
in fi g.
2.
- Fit the E781A and E782A. Connect up the wiring and
perform the necessary adjustments.
Note: for lateral installation with one or two motors,
refer to page 11.
OVERHEAD DOOR WITH COUNTERWEIGHTS OR SPRING
BALANCING, WITH BEARING GUIDE OF AT LEAST 25 MM AND
CENTRALLY-MOUNTED MOTOR
- Instale la base guía E001 y el estribo de anclaje, tal
como muestr
a la fi g. 1, respetando las medidas de
la tab 1.
- Instale el motor y las tr
ansmisiones como se descri-
be en la pág. 7, y los brazos articulados E785 como
muestr
a la fi g.2.
- Instale los accesorios de transmisión E781A, el tubo
de tr
ansmisión E782A y haga las conexiones eléctricas
y las regulaciones.
Nota: para la instalación lateral de uno o dos motores,
véase pág.11.
PUERTA BASCULANTE POR CONTRAPESOS O MUELLES CON
GUÍA COJINETE DE 25 MM MÍNIMO Y MOTOR MONTADO EN
EL CENTRO
Fig. 2
Tav. 1
Base-guida
Base-guide
Base-guia
Foro “A”
Hole “A”
Aguiero “A”
Rinvio
Transmission
system
Reenvio
Guida cuscinetto
Bearing guide
Guia cojinete
Carter contrappeso
Counterweight casing
Càrter contrapeso
Asse motore
Motor axis
Eje motor
Sta a di ancoraggio
Anchor bracket
Estribo de anclaje
Sta a di ancoraggio
Anchor Bracket
Estribo de anclaie
Braccio superiore
Upper arm
Brazo superior
Braccio
Arm
Braz
H
mm
X
mm
Y
mm
BRACCIO - ARM - BRAZO
2400 190 200 E783
2400-2700 190 200 E783+E784
>2700 500 0 E783+E784
Asse braccio porta
Door arm axis
Eje brazo puerta
