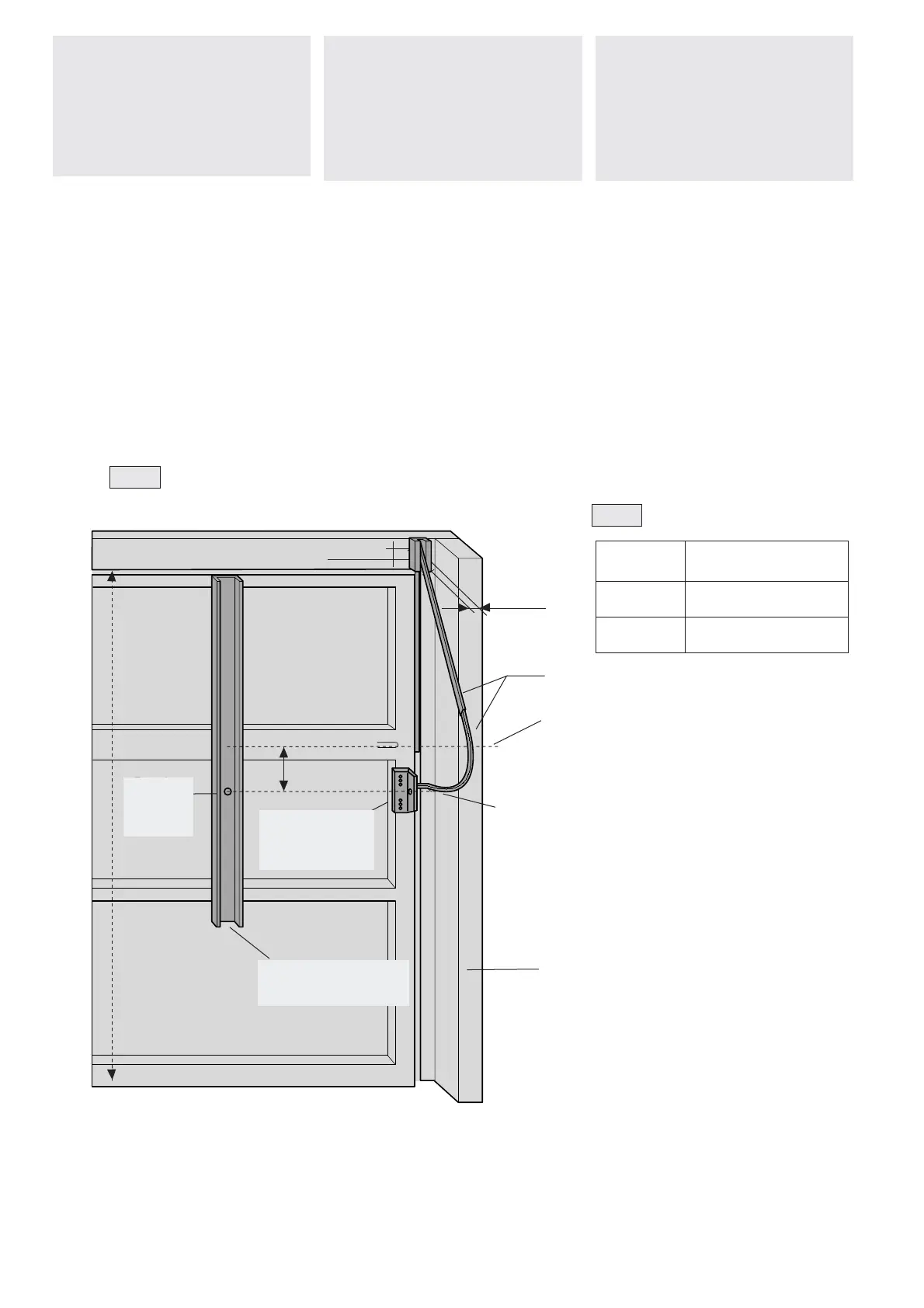

Foro "A"
Hole "A"
Trou "A"
Bohrung "A"
Agujero "A"
Base-guida
Base-guide
Führungsschienen-Basis
Base-guia
Rinvio
Transmission system
Renvoi
Vorgelege
Reenvio
Min. 15
Asse motore
Motor axis
Axe du moteur
Motorachse
Eje motor
Asse braccio porta
Door arm axis
Axe bras de la porte
Achse Torarm
Eje brazo puerta
H
110
Min 20
Carter contrappeso
Counterweight casing
Carter rail vertical
Gegengewichtskasten
Càrter contrapeso
E 786 A
Fig. 1
Tav. 1
PORTE BASCULANTE À CONTREPOIDS OU À RESSORTS SANS
GLISSIÈRE DU COUSSINET, AVEC ESPACE UTILE ENTRE LE
BRAS DE LA PORTE ET LE CARTER DU CONTREPOIDS NON
INFÉRIEUR À 15 MM ET MOTEUR MONTÉ AU CENTRE
SCHWINGTOR MIT GEGENGEWICHTEN ODER FEDERN OHNE
LAGERSCHIENE MIT MINDESTENS 15 MM NUTZABSTAND
ZWISCHEN TORARM UND GEGENGEWICHTSKASTEN UND MIT
ZENTRAL INSTALLIERTEM MOTOR
- Appliquer la base de guidage E001 comme indiqué sur
la fi g. 1, en respectant les cotes du tableau 1.
- Monter le moteur et les renvois comme indiqué à la
page 7. Monter les bras télescopiques courbes E786A.
- Installer les accessoires de renvoi E781A, le tube
de transmission E782A et e ectuer les branchements
électriques ainsi que les réglages.
N.B.: voir à la page 11 pour le montage latéral d’un ou
de deux moteurs.
- Die Führungsschienen-Basis E001 gemäß Abb. 1
montieren und dabei die auf Tafel 1 angegebenen
Maße beachten.
- Den Motor und die Vorgelege wie auf Seite 7 ange-
geben montieren und die gebogenen Teleskoparme
E786A anbringen.
- Das Zubehör vom Vorgelege E 781A und das Antriebs-
rohr E 782A montieren. Dann die Stromanschlüsse und
Einstellungen durchführen.
Hinweis: bei seitlicher Installation von ein oder zwei
Motoren: siehe Seite 11.
Axe bras de la porte
As van de poort
Achse Torarm
Axe du moteur
As van de motor
Motorachse
Carter rail vertical
Verticale rail
Gegengewichtskasten
Trou “A”
Gat “A”
Bohrung “A”
Renvoi
Overbrenging
Vorgelege
Base-guida
Montage plaat
F
ührungsschienen-Basis
H
mm
BRAS- -HEBELARM
2400 E786A
2400-2700 E786A+E787A
KANTELPOORT MET TEGENGEWICHTEN? ZONDER RAIL
MET MIN. RUIMTE TUSSEN DE ARM VAN DE POORT EN
DE TEGENGEWICHTEN VAN 15MM EN MOTOR IN HET
MIDDEN GEPLAATST
- Plaats de bevestigingsplaat E001 zoals getoond
in fi g. 1, respecteer tevens de afstanden vermeld in
fi g. 1
- Bevestig de motor en telescopische armen zoals
vermeld op blz. 7. Gebruik de gebogen telescopische
armen E786A.
- Bevestig de toebehoren E781A en E782A.
- Doe de elektrische aansluitingen en afregelingen.
NB: voor laterale installatie van 2 motoren, zie blz. 11
