Pag.
9 -
Codice manuale:
119D U 64 ver.
3 05/2013
© CAME cancelli automatici s.p.a. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.
ITALIANO
Microinteruttore superiore
Interruttore
Camma
superiore
Viti di fi ssaggio della camma
superiore

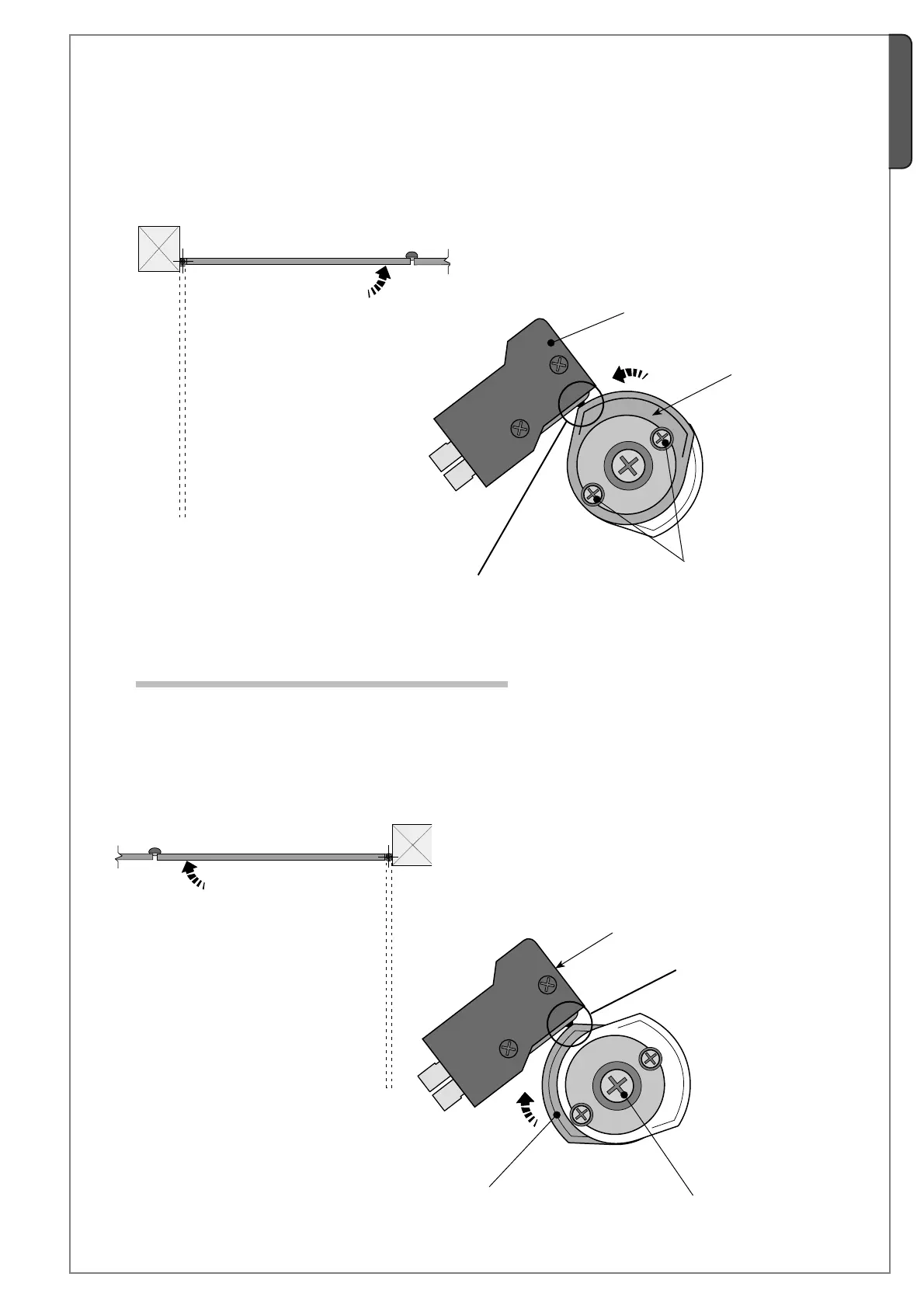

5.9.2 Motoriduttore installato a destra (vista interna)
STOP IN CHIUSURA
Dopo aver regolato il fi necorsa in apertura, è possibile regolare il microinterruttore in chiusura.
Sempre con il motoriduttore sbloccato ...
1) portare manualmente il cancello in posizione di chiusura.
2) Ruotare la CAMMA SUPERIORE in SENSO ANTIORARIO fi no all’attivazione dell’interruttore.
3) fi ssare le due viti laterali.
Interruttore
STOP IN CHIUSURA
1) Sbloccare il motoriduttore e portare manualmente il cancello in posizione di chiusura.
2) Ruotare la CAMMA INFERIORE in SENSO ORARIO fi no all’attivazione dell’interruttore.
3) Fissare la vite centrale.
Microinterruttore inferiore
Vite di fi ssaggio della camma
inferiore
Camma inferiore
