CAME F7001 Installation Manual

1
4
3
2
I
194 218
245
mm
Pag.
3
3 -
Codice manuale:
119DU64
119D U 64 ver.
3
3 05/2013
© CAME cancelli automatici s.p.a. - I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.
ITALIANO

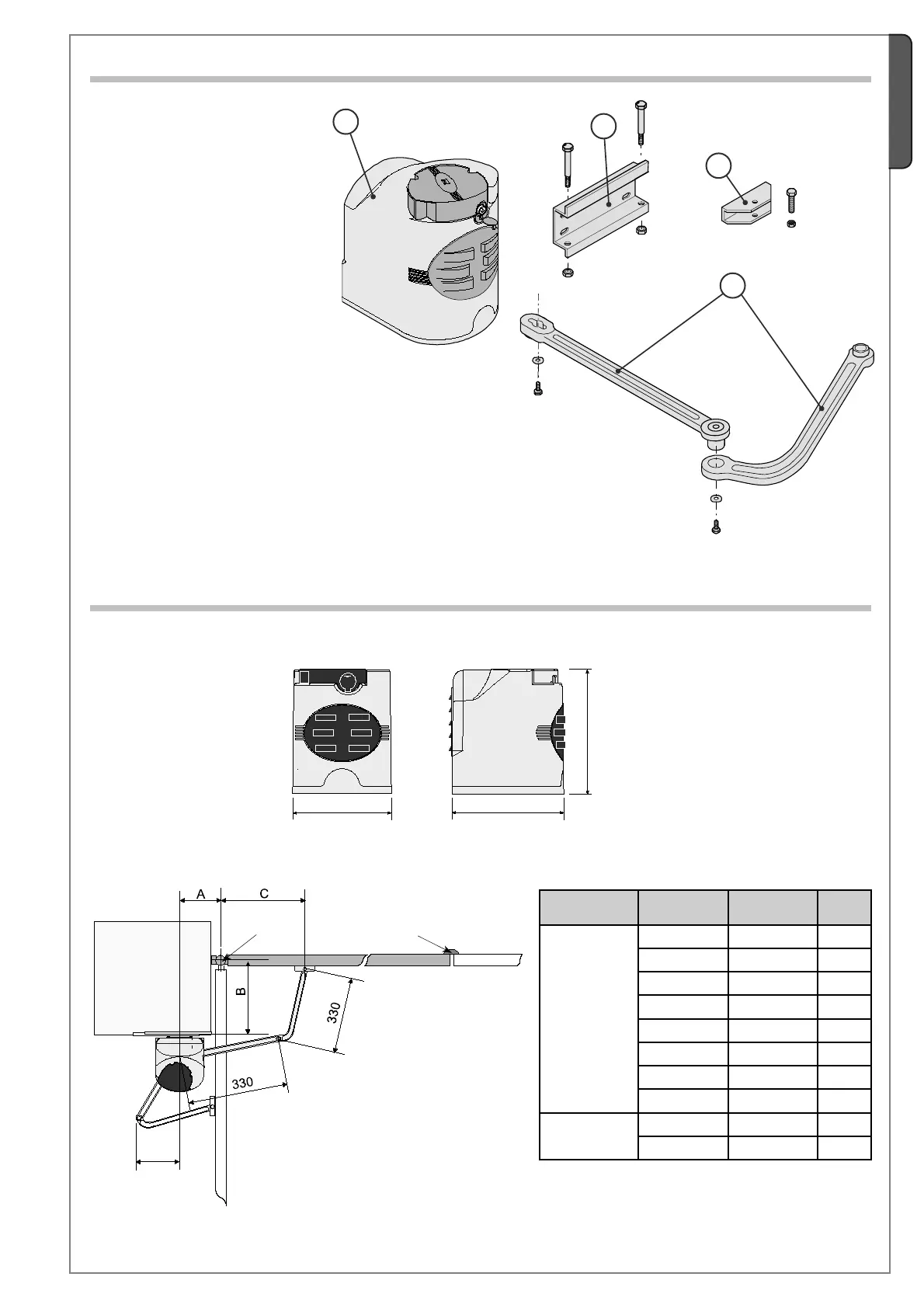

4.4 Dimensioni e quote base
4.3 Descrizione delle parti
1) Motoriduttore
2) Sta a pilastro
3) Braccio di trasmissione snodato
4) Sta a cancello
Cerniera
Battuta
d’arresto
i = 240 mm. max
con apertura a 90°
Pilastro
Angolo di
apertura
ABC
90°
137÷210 0 430
137÷205 50 430
137÷200 75 430
137÷195 100 430
137÷190 125 430
137÷185 150 400
137÷180 175 400
180÷175 200 400
110°
180÷210 0 430
200÷205 50 430
