CAME F7001 Installation Manual

-
UVW
-
E
+
UVW
E
+
-
UVW
-
E
+
UVW
E
+
Pag.
10
10 - Code manuel:
119DU64
119D U 64 ver.
3
3 05/2013 © CAME cancelli automatici s.p.a. - Les données et les indications fournies dans ce manuel d’installation peuvent subir des modifications à tout moment sans avis préalable de la part de CAME cancelli automatici s.p.a.
FRANÇAIS
Motoréducteur installé à
GAUCHE
Motoréducteur installé à
DROITE

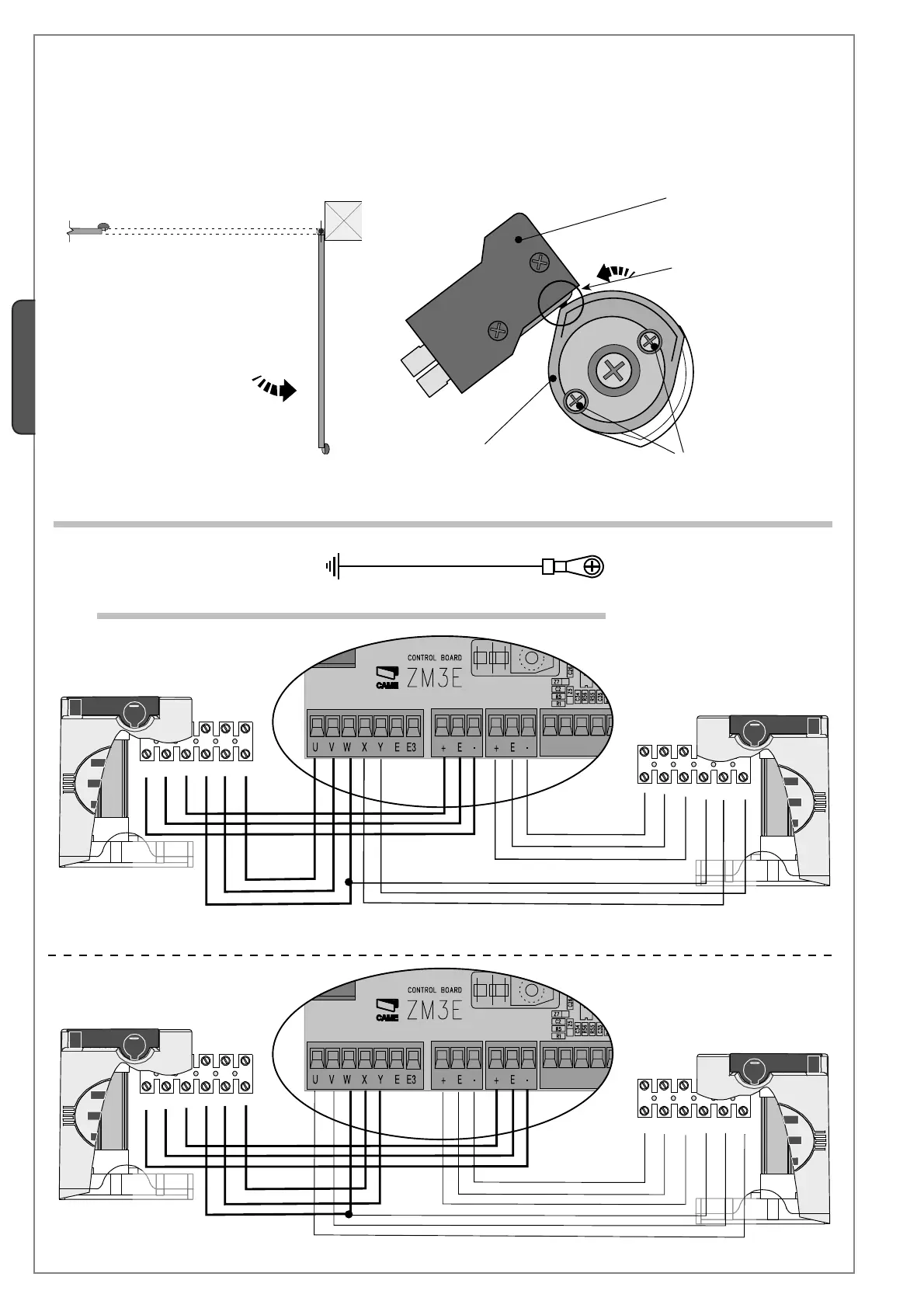

5.10.1 Connexions électriques à l’armoire de commande ZM3E (F7001E)
5.10 Connexions électriques
Micro-interrupteur supérieure
Vis de fi xage de la came supérieure
Interrupteur
Came supérieure
STOP EN OUVERTURE
Après avoir réglé la fi n de course en fermeture, il est possible de régler le micro-interrupteur en ouverture. Toujours avec le
motoréducteur débloqué ...
1) Placez manuellement le portail dans la position d’ouverture désirée (max. 110°).
2) Tournez la CAME SUPERIEURE dans LE SENS INVERSE des aiguilles d’une montre jusqu’à la mise en activité de l’interrupteur.
3) Fixez les deux vis latérales.
Raccordement Motoréducteur 230V AC à
action retardée en OUVERTURE
Raccordement Motoréducteur 230V
AC à action retardée en FERMETURE
Raccordement Motoréducteur 230V AC à
action retardée en FERMETURE
Raccordement Motoréducteur 230V
AC à action retardée en OUVERTURE
Motoréducteur installé à
GAUCHE
Motoréducteur installé à
DROITE
Mise à la terre
