Micro-interrupteur supérieure
Interrupteur
Came
supérieure
Vis de fi xage de la came supérieure

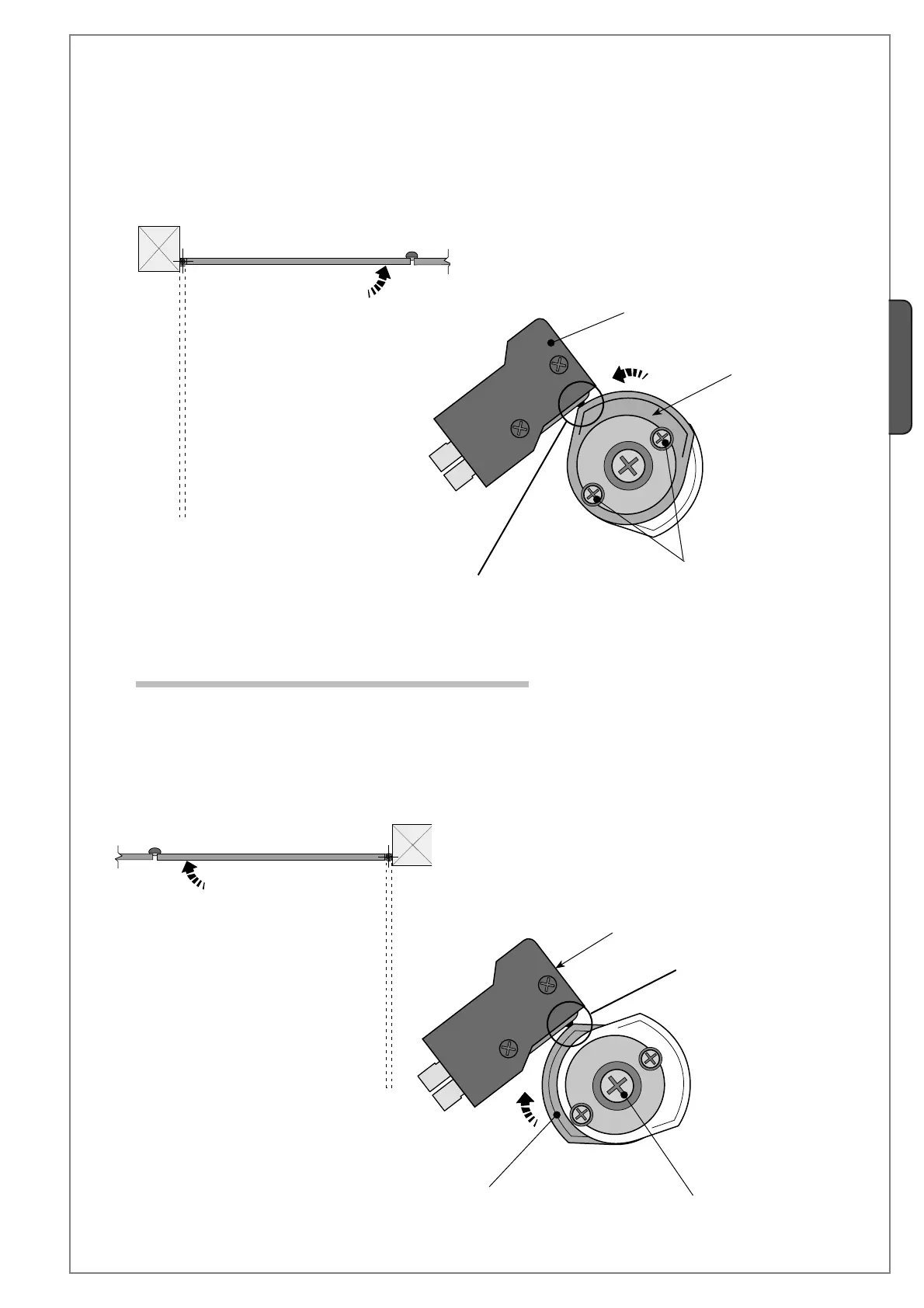

5.9.2 Motoréducteur installé à droite (vue de l’intérieur)
STOP EN FERMETURE
Après avoir réglé la fi n de course en ouverture, il est possible de régler le micro-interrupteur en fermeture. Toujours avec le
motoréducteur débloqué…
1) placez manuellement le portail en position de fermeture.
2) tournez la CAME SUPERIEURE dans LE SENS INVERSE des aiguilles d’une montre jusqu’à la mise en activité de l’interrupteur.
3) fi xez les deux vis latérales.
Interrupteur
STOP EN FERMETURE
1) Déverrouillez le motoréducteur et placez manuellement le portail en position de fermeture.
2) Tournez la CAME INFERIEURE dans LE SENS des aiguilles d’une montre jusqu’à la mise en activité de l’interrupteur.
3) Fixez la vis centrale.
Micro-interrupteur
inférieure
Vis de fi xage de la came inférieure
Came inférieure
