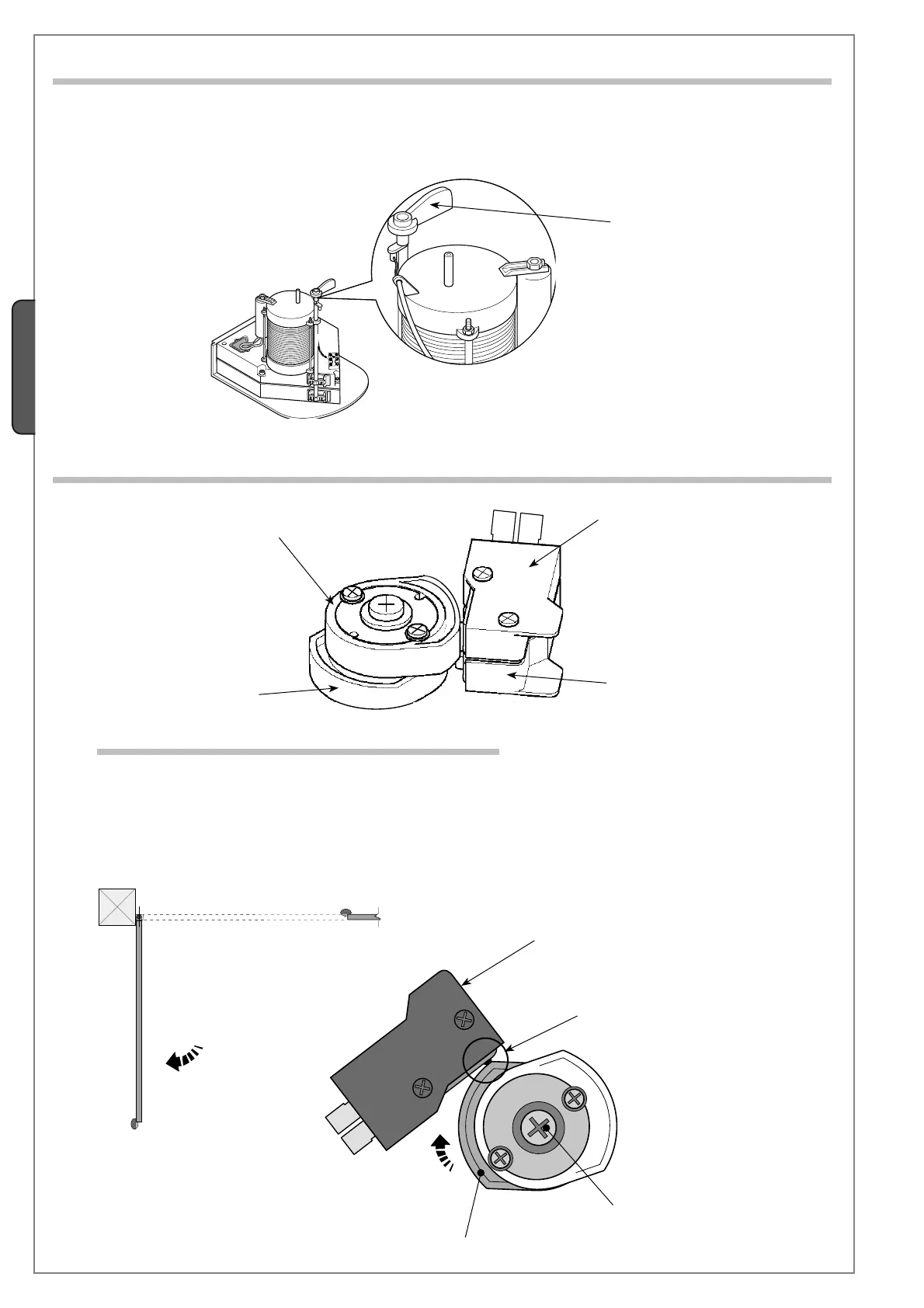

Avant de commencer les opérations de réglage des micro-interrupteurs, il est nécessaire de débloquer le motoréducteur en
tournant la poignée correspondante.
Poignée
Micro-interrupteur inférieure
Micro-interrupteur supérieure
5.8 Déblocage motoréducteur
Came supérieure
Came inférieure
STOP EN OUVERTURE
1) Déverrouillez le motoréducteur et placez manuellement le portail dans la position d’ouverture désirée (max. 110°).
2) Tournez la CAME INFERIEURE dans LE SENS DES AIGUILLES d’une montre jusqu’à la mise en activité de l’interrupteur.
3) Fixez la vis centrale.
Micro-interrupteur inférieure
Vis de fi xage de la came inférieure
Interrupteu
Came inférieure
5.9.1 Motoréducteur installé à gauche (vue de l’intérieur)
5.9 Réglage micro-interrupteurs
