M8x90
M8
(4)
M12x40
M12
M10x14
ø 10x35
M6x10
ø 6x24
Pag.
7 -
Code manuel:
119D U 64 ver.
3 05/2013
© CAME cancelli automatici s.p.a. - Les données et les indications fournies dans ce manuel d’installation peuvent subir des modifications à tout moment sans avis préalable de la part de CAME cancelli automatici s.p.a.
FRANÇAIS

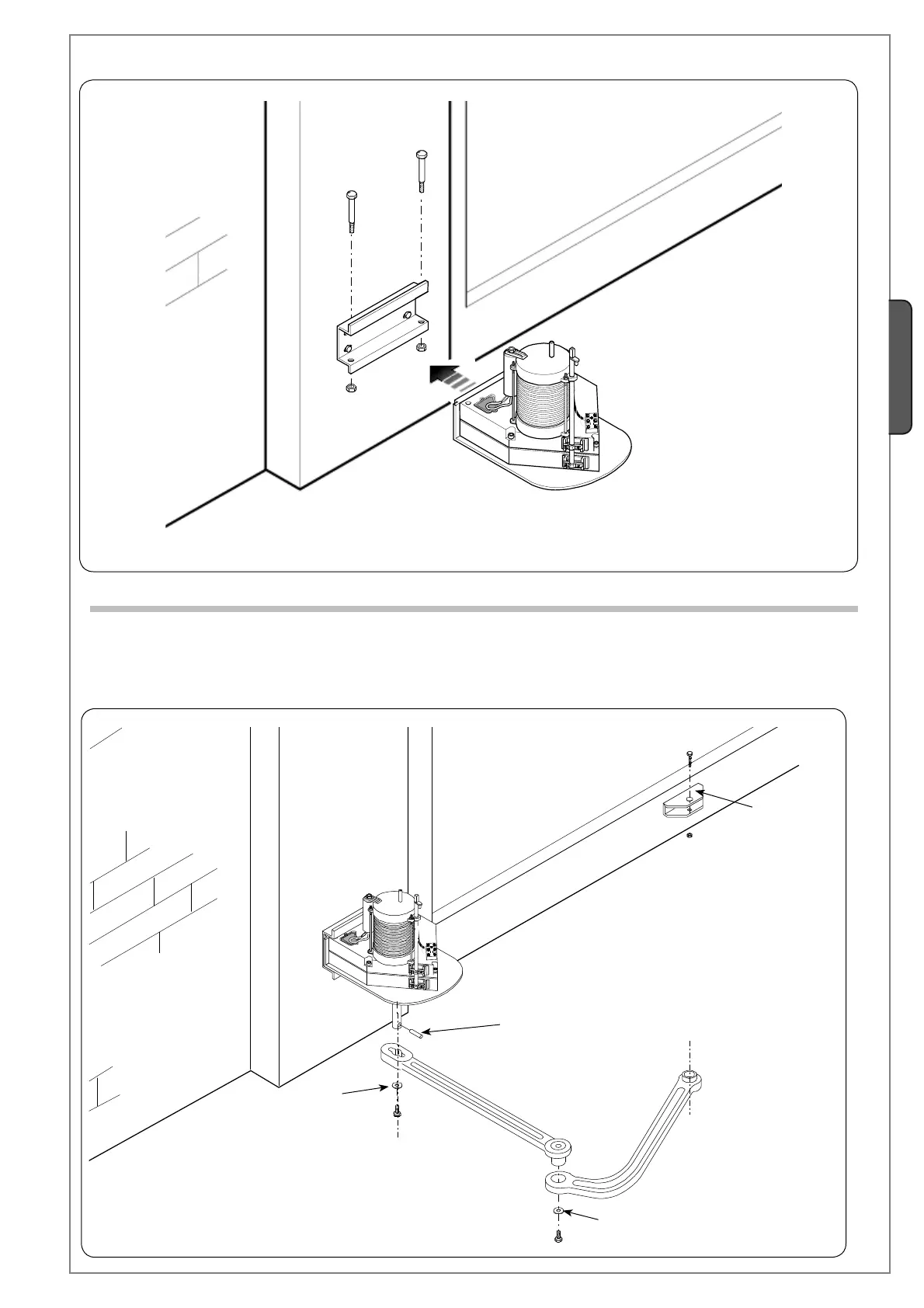

Introduisez le motoréducteur dans l’étrier pilier en face des 4 trous et fi xez-le avec les deux vis M8x90 et les écrous M8 corre-
spondants fournis (4).
- Introduisez la prise Ø 10x40 et le bras droit dans l’arbre du motoréducteur et fi xez-le avec la vis M10x14 et la rondelle corre-
spondante Ø 10x35. Lubrifi ez le pivot du bras droit. Associez et fi xez les deux bras avec la vis M6x10 et la rondelle correspon-
dante Ø6x24. Débloquez le motoréducteur et fi xez le bras courbé à l’étrier portail “A” avec la vis et l’écrou correspondant en
vérifi ant qu’il glisse facilement.
5.7 Application du bras articulé
Étrier portail "A"
Spina
ø 10x40
