ø 14
M8
M6
(1)
(1) (2) (3)
M4 UNI5721
Pag.
6 - Code manuel:
119D U 64 ver.
3 05/2013 © CAME cancelli automatici s.p.a. - Les données et les indications fournies dans ce manuel d’installation peuvent subir des modifications à tout moment sans avis préalable de la part de CAME cancelli automatici s.p.a.
FRANÇAIS

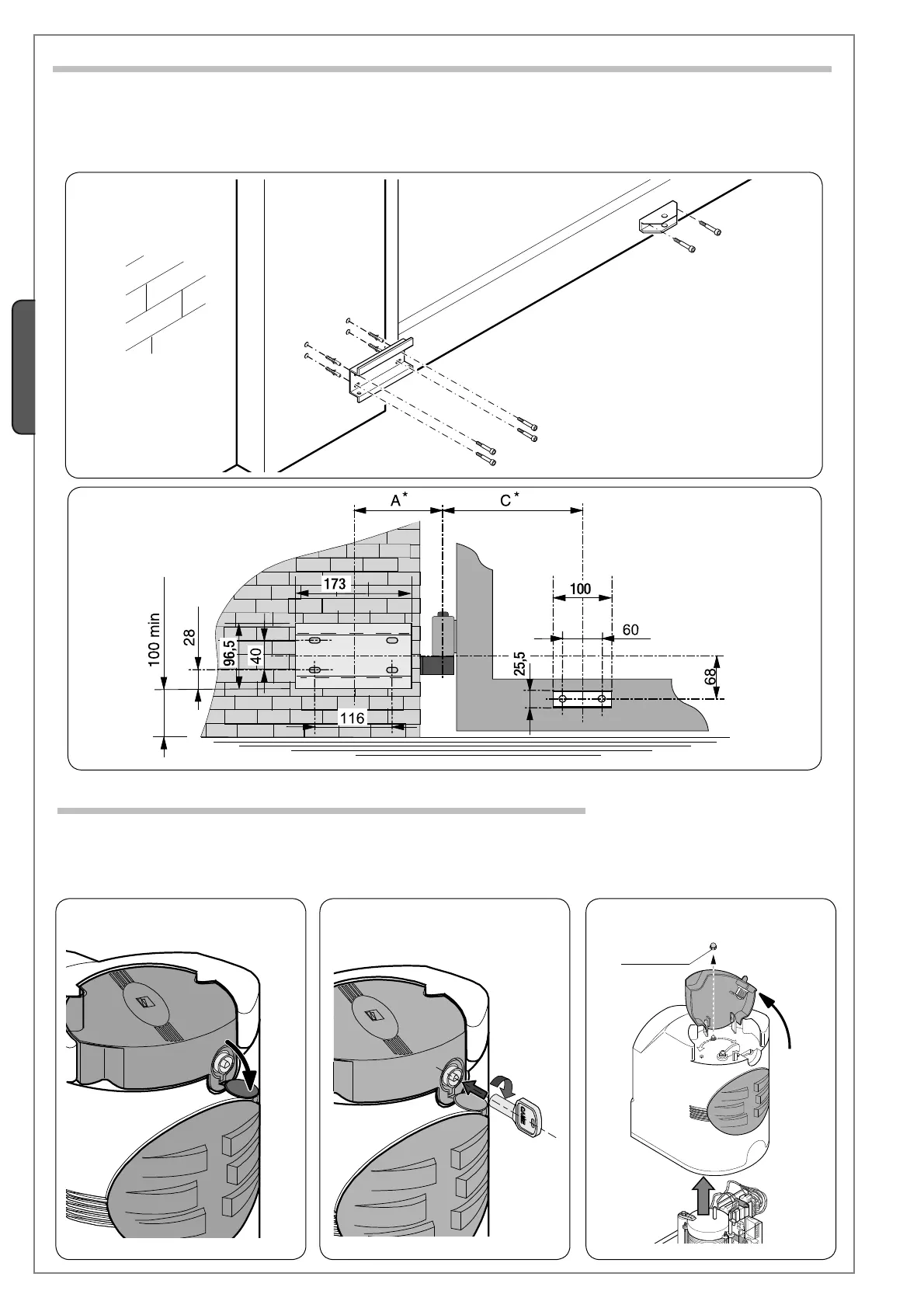

5.5 Application de l’étrier pilier et de l’étrier portail A
- Fixez l’étrier pilier au pilier avec des vis M8 et des chevillesø14 en respectant la donnée minimale de 100 mm. du sol.
- Fixez l’étrier portail ‘’A’’ (avec des vis M6 ou par soudure) à la porte du portail en respectant les données du tableau de la page 2
et les 68 mm. de di érence de niveau entre les deux étriers.
* Voir ‘’Données de base’’,
page 3
Étrier pilier
Étrier portail “A”
Ouvrez le couvercle de la serrure.
Enfi lez la clé et tournez-la dans le sens des aiguilles d’une montre (2).
Soulevez le couvercle, desserrez l’écrou hexagonal M4 et prélevez le couvercle du groupe motoréducteur (3).
5.6 Installation du motoréducteur
