CAME F7001 Installation Manual

-
UVW
-
E
+
UVW
E
+
-
UVW
-
E
+
UVW
E
+
Стр
.
10
10 - Код руководства:
119DU64
119D U 64 вер.
3
3 05/2013 © CAME cancelli automatici S.p.A. Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без предварительного уведомления.
РУССКИЙ
Привод,
установленный СЛЕВА
Привод, установленный СПРАВА
Заземлению

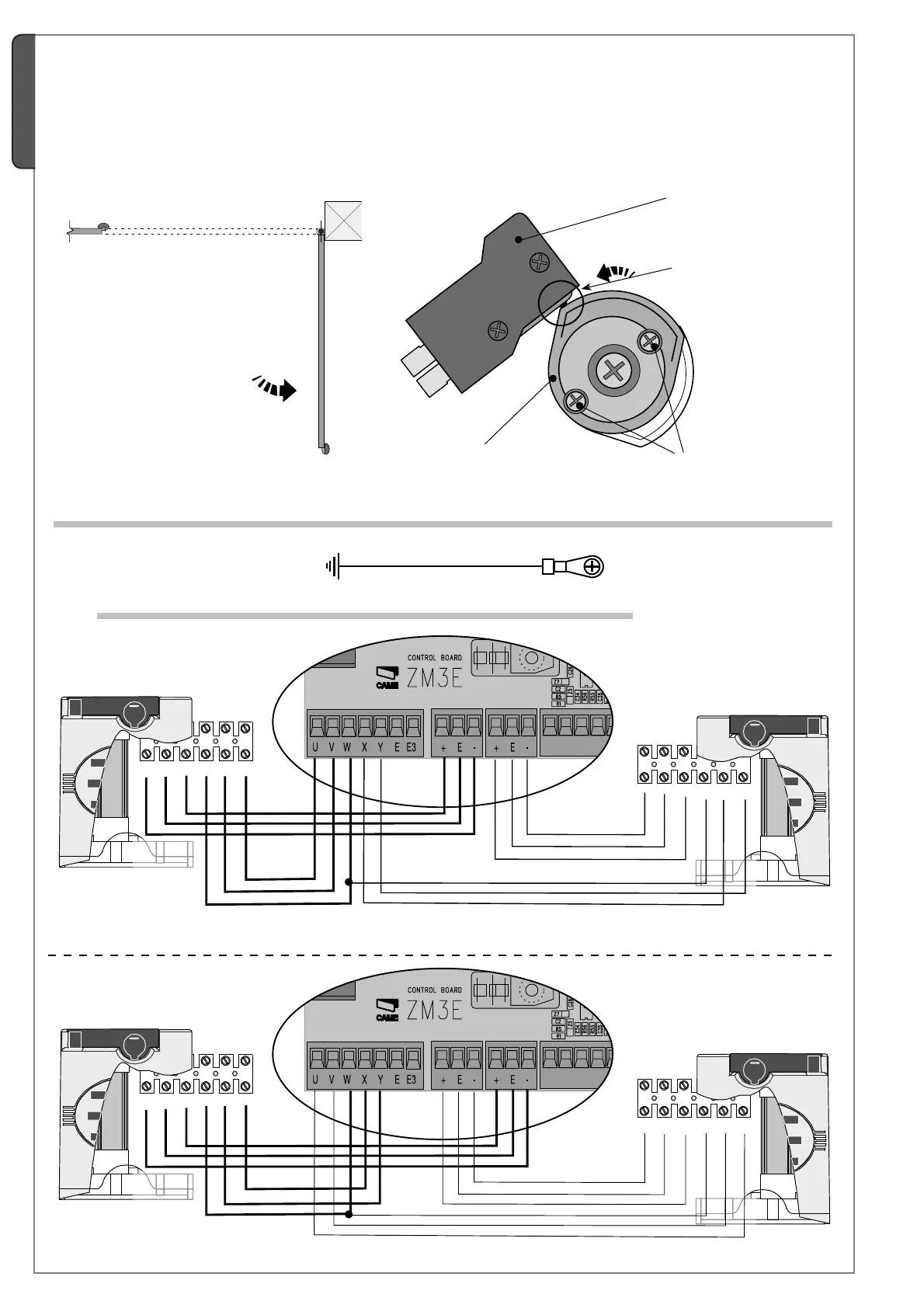

5.10.1 Электрические подключения к блоку управления ZM3E (F7001E)
5.10 Электрические подключения
Верхний микровыключатель
Винты крепления верхнего
кулачкового механизма
Выключатель
Верхний кулачковый
механизм
РЕГУЛИРОВКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ОТКРЫВАНИЯ
После регулировки концевого выключателя закрывания можно отрегулировать концевой выключатель открывания.
Эти операции должны выполняться при разблокированном приводе.
1) Разблокируйте привод и откройте створку ворот вручную (до макс. 110°).
2) Вращайте ВЕРХНИЙ КУЛАЧОК ПРОТИВ ЧАСОВОЙ СТРЕЛКИ до срабатывания выключателя.
3) Зафиксируйте с помощью двух боковых болтов.
Подключение привода ~230 В с замед-
ленным открыванием
Подключение привода ~230 В с
замедленным закрыванием
Подключение привода ~230 В с замед-
ленным закрыванием
Подключение привода ~230 В с
замедленным открыванием
Привод, установленный
СЛЕВА
Привод, установленный СПРАВА
