Стр.
9 -
Код руководства:
119D U 64 вер.
3 05/2013
© CAME cancelli automatici S.p.A. Компания CAME CANCELLI AUTOMATICI S.p.A. сохраняет за собой право на изменение содержащейся в этой инструкции информации в любое время и без пред
варительного уведомления.
РУССКИЙ
Верхний микровыключатель
Выключатель
Верхний
кулачковый
механизм
Винты крепления верхнего
кулачкового механизма

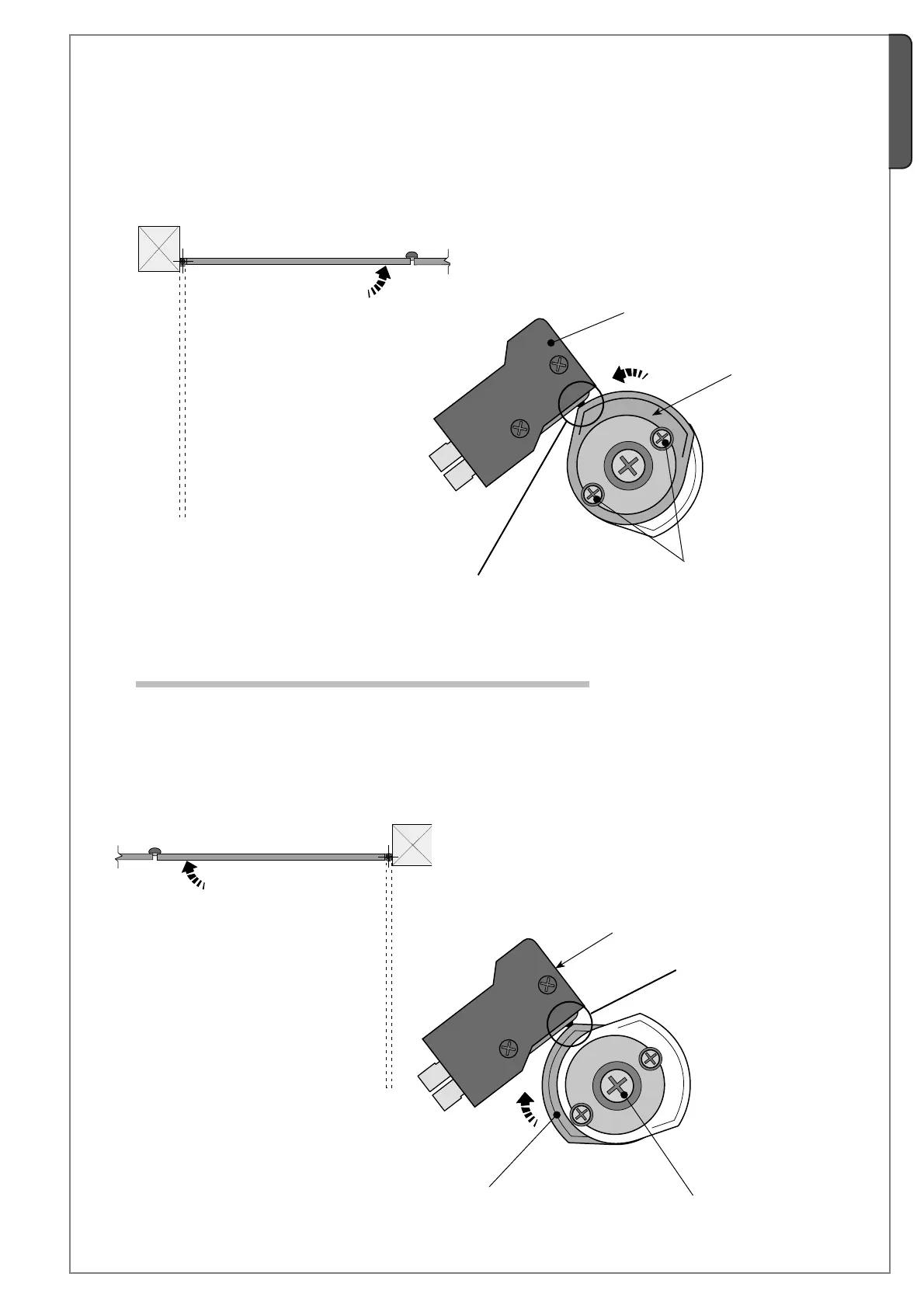

5.9.2 Правосторонняя конфигурация привода (вид изнутри)
РЕГУЛИРОВКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ЗАКРЫВАНИЯ
После регулировки концевого выключателя открывания можно отрегулировать концевой выключатель закрывания.
Эти операции должны выполняться при разблокированном приводе.
1) Закройте створку ворот вручную.
2) Вращайте ВЕРХНИЙ КУЛАЧОК ПРОТИВ ЧАСОВОЙ СТРЕЛКИ до срабатывания выключателя.
3) Зафиксируйте с помощью двух боковых болтов.
Выключатель
РЕГУЛИРОВКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ ЗАКРЫВАНИЯ
1) Разблокируйте привод и закройте створку ворот вручную.
2) Вращайте НИЖНИЙ КУЛАЧОК ПО ЧАСОВОЙ СТРЕЛКЕ до срабатывания выключателя.
3) Затяните центральный винт.
Нижний
микровыключатель
Винты крепления нижнего
кулачкового механизма
Нижний
кулачковый
механизм
